Šikmá střecha na rodinný dům

Jakou skladbu šikmé střechy zvolit pro rodinný dům? Můžete se inspirovat následujícími příklady skladeb šikmých střech s tepelnou izolací mezi krokvemi a nad krokvemi, které splňují aktuální požadavky ČSN 73 0540-2 z hlediska šíření tepla a vlhkosti.
Šikmá střecha na rodinný dům

Skladby splňují doporučené hodnoty součinitele prostupu tepla a jsou použitelné do běžných nadmořských výšek v ČR (nikoliv horských a podhorských oblastí). Modely skladeb šikmých střech pro rodinný dům uvedené v tomto článku lze použít pro prvotní rozvahy o konstrukci. Konkrétní skladbu střechy doporučujeme si vždy nechat navrhnout odborníkem - vaším projektantem.

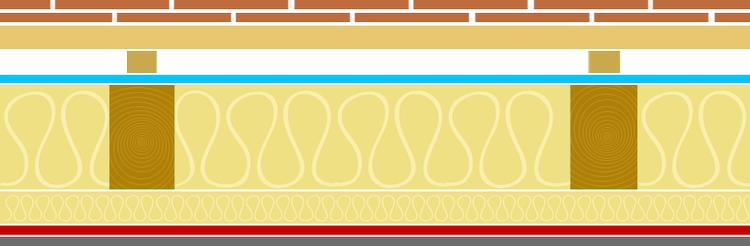

Skladba s tepelnou izolací tuhých desek z minerálních vláken mezi krokvemi

Skladba střechy:

  • Krytina (s dodrženým bezpečným sklonem udávaným výrobcem krytiny)
  • Latě nebo bednění
  • Kontralatě a větraná vzduchová vrstva (viz kapitolu Větrání šikmých střech)
  • Pojistná hydroizolační vrstva z difuzně propustné fólie lehkého typu se slepenými přesahy, odvodněná
  • Krokve o rozměrech 18 x 10 cm v osové vzdálenosti 90 cm, prostor mezi krokvemi vyplněn tuhými deskami z minerálních vláken tloušťky 18 cm se součinitelem tepelné vodivosti 0,036 W/mK; mezi nejvýznamnější dodavatele v ČR patří ISOVER a KNAUF INSULATION, viz také přehled trhu tepelných izolací
  • Přídavná tepelná izolace pod krokvemi z tuhých desek z minerálních vláken se součinitelem tepelné vodivosti 0,036 W/mK, tloušťka vrstvy viz tabulku níže
  • Parozábrana z parotěsnicí fólie lehkého typu se slepenými přesahy, napojená na navazující a prostupující konstrukce
  • Konstrukce podhledu (sádrokarton s roštem)

Tloušťka přídavné tepelné izolace pod krokvemi dle následující tabulky:

Sklon střechy Tloušťka přídavné tepelné izolace pod krokvemi
Do 45 ° včetně 10 cm
Nad 45 ° 6 cm

Skladba vyhovuje z hydroizolačního hlediska za předpokladu, že je dodržen bezpečný sklon krytiny udávaný výrobcem (viz kapitolu Krytina).

Střecha vyhoví tepelnětechnickým požadavkům také v případě, když je vzdálenost krokví větší než 90 cm nebo krokve jsou nižší než 18 cm (ale je zachována celková tloušťka obou vrstev tepelné izolace). Při menší vzdálenosti krokví a jejich větší výšce je třeba skladbu přepočítat.

Difuzně otevřená varianta této skladby (bez parotěsnicí vrstvy) vyhoví z hlediska požadavku na součinitel prostupu tepla. Z hlediska šíření vlhkosti je ji však vždy třeba nechat individuálně posoudit odborníkem.

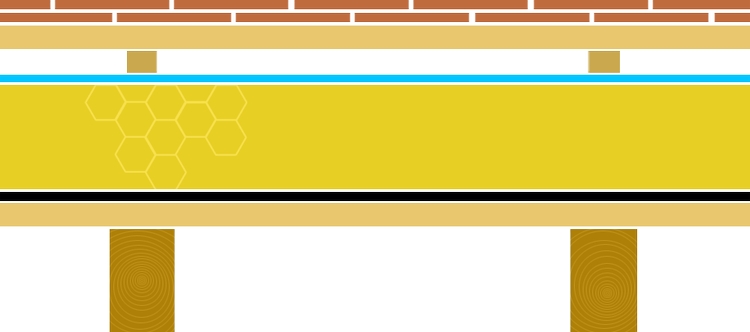

Skladba s tepelnou izolací z PIR (polyisokyanurát) nebo EPS (expandovaný pěnový polystyren) nad krokvemi

Skladba střechy:

  • Krytina (s dodrženým bezpečným sklonem udávaným výrobcem krytiny)
  • Latě nebo bednění
  • Kontralatě a větraná vzduchová vrstva (viz kapitolu Větrání šikmých střech)
  • Pojistná hydroizolační vrstva z difuzně propustné fólie lehkého typu se slepenými přesahy, odvodněná
  • Tepelná izolace z PIR (polyisokyanurát) se součinitelem tepelné vodivosti 0,023 W/mK nebo EPS 100 až 150 S Stabil (expandovaný pěnový polystyren) se součinitelem tepelné vodivosti 0,035 W/mK kotvená do podkladu, tloušťka tepelné izolace viz tabulku níže; Nejvýznamnějším výrobcem PIR v Evropě je KINGSPAN; podrobně viz také přehled trhu tepelných izolací
  • Parozábrana z parotěsnicí fólie lehkého typu se slepenými přesahy nebo z asfaltového pásu typu S se svařenými přesahy, napojená na navazující a prostupující konstrukce
  • Nosná konstrukce z dřevěného bednění nebo stavebních desek
  • Krokve a případně podhled

Tloušťka tepelné izolace dle následující tabulky:

Materiál tepelné izolace Sklon střechy Tloušťka tepelné izolace se zohledněním vlivu bodových tepelných mostů kotvami
PIR Do 45 ° včetně 18 cm
EPS Do 45 ° včetně 26 cm
PIR Nad 45 ° 15 cm
EPS Nad 45 ° 20 cm

Skladba vyhovuje z hydroizolačního hlediska za předpokladu, že je dodržen bezpečný sklon krytiny udávaný výrobcem (viz kapitolu Krytina).

Na trhu jsou také systémy skladeb střech s tepelnou izolací nad krokvemi s jinými materiály tepelné izolace, např. z desek z minerálních vláken, z fenolické pěny, a to i v difuzně otevřené variantě apod. Při volbě takovýchto skladeb je třeba respektovat pokyny výrobce.

Skladby byly modelovány výpočtem Prostup tepla vícevrstvou konstrukcí a průběh teplot v konstrukci.
