Nemocnice El Carmen de Maipu - terén architektům nebyl překážkou

Nemocnice El Carmen de Maipu, stojící v srdci pětimilionové aglomerace Santiaga de Chile by se pravděpodobně nelišila od jiných podobných mamutích hospitalizačních komplexů po celém světě. Se zastavěnou využitelnou plochou přesahující 70 000 metrů čtverečních, jedenácti operačními sály, 125 ordinacemi a personálem čítajícím 1500 medicínských profesionálů se není čemu divit, takový kolos vyžaduje daný standard.

A přesto je zde jedna zajímavost, která z objektu slavnostně otevřeném v prosinci roku 2013 činí určitou mimořádnost. Terénní vlna, do které je celý pravidelný objekt částečně zasazen totiž způsobuje, že přízemí je na jedné straně o deset metrů výše než na druhém konci budovy. Jak se s tím architekti ze studia BBATS Consulting vypořádali?

Trnitá cesta k realizaci

Cesta k samotné realizaci nepatřila mezi ty nejpřímější. První podněty k zahájení projektové činnosti související s výstavbou nové nemocnice v santiagské čtvrti Maipú byly dány už na začátku devadesátých let minulého století, ale na vlastní zahájení přípravné projektové fáze si museli pacienti i medici počkat do roku 2003. Státní administrativa v Chile zjevně nepracuje příliš čile, neboť nejprve bylo postupně odstavováno kapacitně stávající nevyhovující nemocniční zařízení Centrální polikliniky Maipú, a výběrové řízení pro architekty bylo uzavřeno až v roce 2006.

K vlastním stavebním pracím bylo přistoupeno až v roce 2009. Hned prvním problémem pro zadavatele i architekty se stala navržená lokace, tedy vyčleněné území o rozloze přibližně 250 x 250 metrů, do kterého zasahovala terénní vlna. V praxi se tak už od samotného začátku počítalo s odtěžením nejméně 270 000 kubíků zeminy.

Zachovat zeleň, pracovat s terénem

Řešení architektonického studia BBATS Consulting je originální. Aby se podařilo zachovat alespoň část zeleně na vybrané stavební ploše o rozloze cca 60 000 metrů čtverečních, bylo zapotřebí upravit prostorovou orientaci vlastního objektu, a zvýšit míru jeho zasazení do svahu. Mezi přízemím na severní a jižní straně je tak výškový rozdíl deseti metrů, přičemž diagonální spojnice mezi těmito body se promítá do struktury celého objektu. V praxi tak vznikly dvě výškově oddělené úrovně: jedna, částečně pohřbená do svahu, a druhá, která vytváří přechod do roviny a dorovnává horizont struktury.

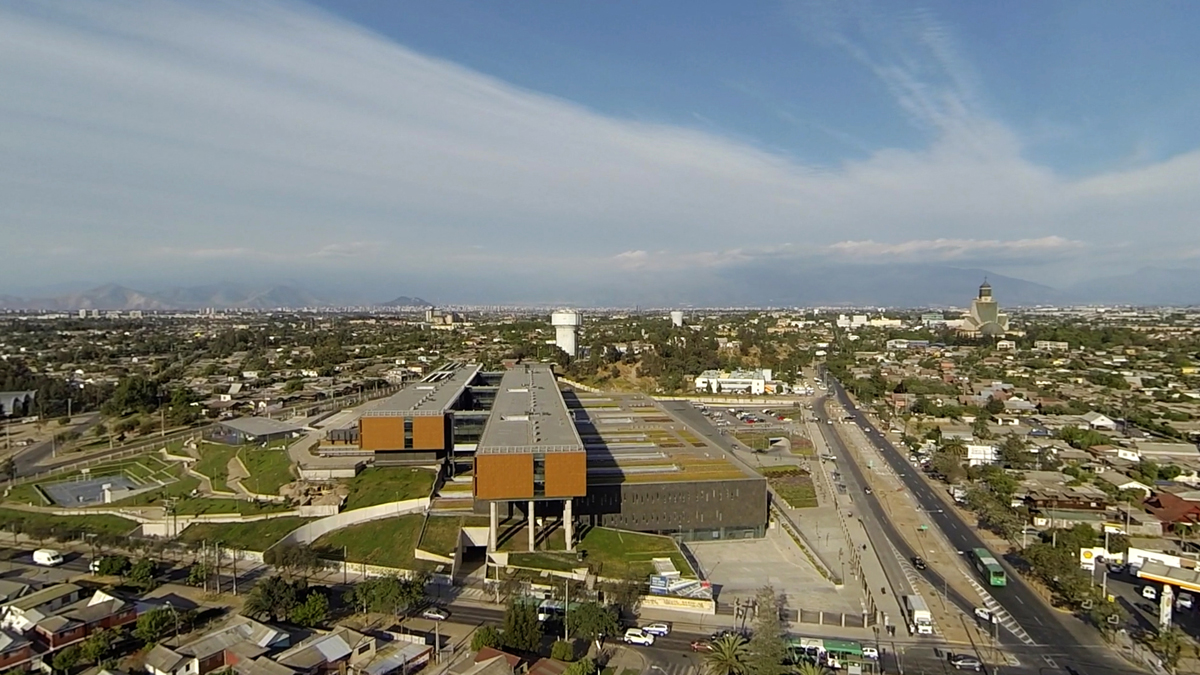

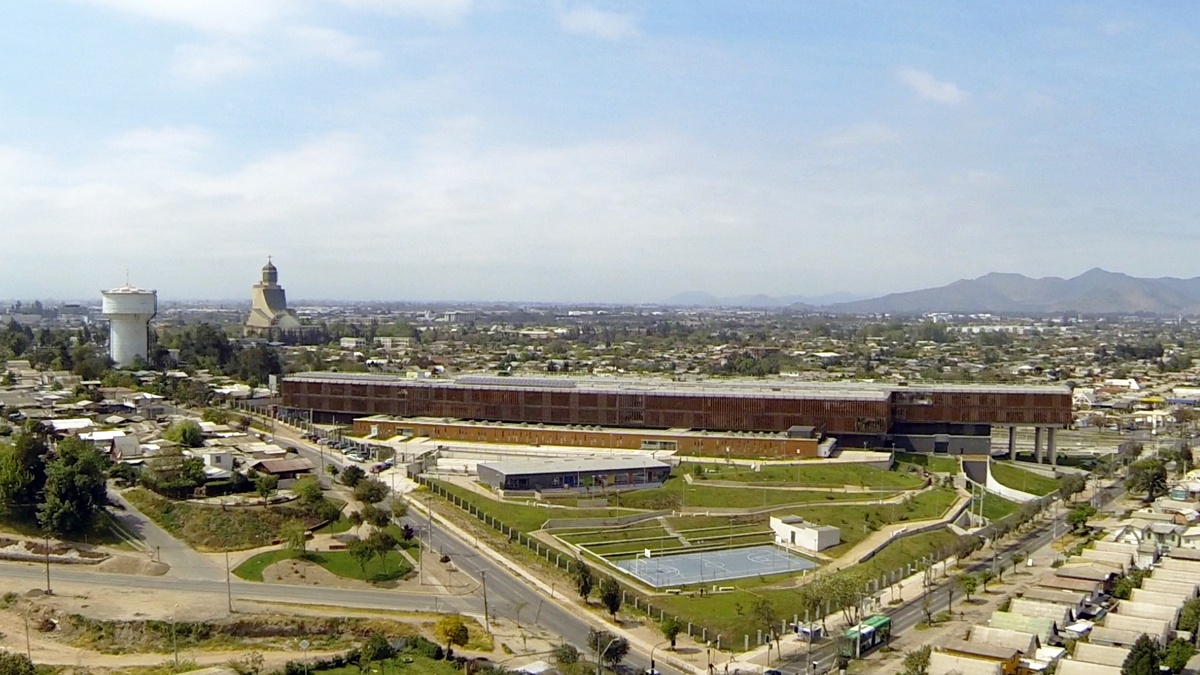

Částečné zanoření objektu pod zem pak vedlo architekty k tomu, aby dodaly celému projektu o něco přírodnější ráz, a zakryli jej zelenou střechou. Z leteckého pohledu se tak vlastní půdorysem pravidelná budova jako volné pokračování ozeleněného svahu. Santiago de Chile patří mezi seizmicky velmi aktivní oblasti, a tak částečné zasazení objektu do svahu zvyšuje strukturální odolnost v případě náhlých geologických událostí. A pro všechny případy stojí základy celého objektu na 375 seizmických pružinových izolátorech.

Moderní po všech stránkách

Členění interiéru je programově řešeno ve třech oddělených souborech. Dvě podzemní podlaží (suterén) jsou vyhrazeny pro parkovací místa lékařů (523 parkovacích míst), akutní příjem rychlé pohotovosti (celkem šest oddělení) a vlastní technické zázemí. Ve svém pokračování blíže do středu budovy narazíme na další ordinace jednotek rychlé pomoci, operační sály a ordinace, kde se vyplatí určitá míra izolace (radiologie). V přízemí je také situována lůžkové oddělení pro pacienty ve vysokém stupni izolace (tj. Infekční oddělení).

Druhým izolovaným souborem (od prvního patra suterénu po druhé patro nadzemní) je pak provozní technické zázemí a vedení prvků zaměřených na energetickou efektivitu, které nemají s medicínským účelem mnoho společného (centrální HVAC systémy, řízení závlahy zelené střechy, integrovaná čistička odpadních vod). Nemocnice disponuje třemi elektrickými generátory, a je plně nezávislá na svém okolí. Nepřerušený chod elektronického systému jistí ještě napojení na nedaleké datové centrum.

Třetím “souborem” jsou pak vyšší patra (čtvrté a páté), vyhrazená pro jednotlivé hospitalizační jednotky a lůžková oddělení s kapacitou 375 pacientů. Každý nemocniční pokoj je napojen na počítačový systém, který umožňuje kontrolovat průběžně zdravotní stav všech pacientů. Každý nemocný hned při vstupu obdrží unikátní čárový kód, podle kterého je dále veden v evidenci. Dohromady zde sídlí 44 různých oddělení.

Originální řešení architektonického studia BBATS Consulting umožňuje navzdory relativně malé zastavěné ploše provoz sedmipatrového medicínského zařízení, které se vyznačuje perfektní horizontální organizací, která navíc vychází z pokročile optimalizované provozní praxe.

Technické parametry budovy

Název projektu: Hospital el Carmen (HM – Hospital Maipu)
Lokalizace: Maipu – Santiago de Chile, Chile
Architektonická studia: BBATS Consulting&Projects SLP, Murtinho+Raby Arquitectos
Projektový manažer: Silvia Barbera, Jorge Batesteza
Projektový tým: S. B. Correia, J. B. Penna, C. T. Luchsinger, P. M. Larraín, S.R. Pinto
Vedení prací: S. Barbera, C.Tirado, S. Raby
Zadavatel: Gobierno de Chile – Concesiones MOP
Zahájení stavebních prací: 2009
Dokončení projektu: prosinec 2013
Strukturální design: CRL Ingeniería
Zahradní architektura: RyR Arquitectos
Sanitační/hygienické zázemí: PVT Ingenierìa
Osvětlení: DLLD
Elektrifikace provozu: ICG Ingenierìa
HVAC systémy: GyZ Ingenierìa
Počet podlaží: 5 + 2 suterén (7)
Zastavěná plocha: 65 000 m²
Plocha podlaží: 70 301 m²
Beton, kamenem obložené stěny, přírodní dřevo, zelená střecha
Výška: 22,6 m
