Ocelová výztuž musí být schovaná v betonu. Jak moc a proč?

Ocel a beton jsou kamarádi. Ocel v železobetonových stavebních prvcích zajišťuje pevnost v tahu. Beton ji za to chrání proti korozi. Jak to dělá? A jak musí být ocel v betonu bezpečně uložená, aby nedocházelo ke korozi ocelových prutů – výztuže?

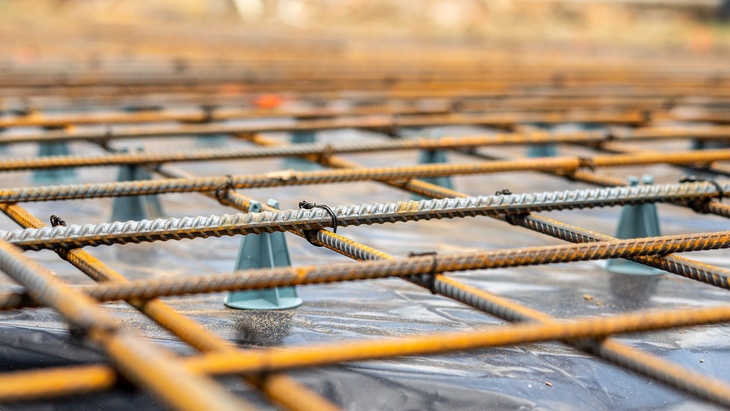

Zdroj: AdobeStock - bobcat-beasley

Rezavá výztuž není na škodu

Na KARI sítích nebo na jiných typech výztuže, kterou si koupíte ve stavebninách můžete vidět povrchovou rez. Je nutné podotknout, že se nejedná o vadu materiálu. Pokud je rez jen povrchová, jsou oxidy železa v jisté míře prospěšné, jelikož nepatrně zvětšují povrch výztuže a tím dojde k lepšímu mechanickému spojení s betonem. Rozhodně se nesnažte povrchové rzi zbavovat nebo snad výztuž před zabetonováním natírat!

Dostatečná vrstva betonu okolo výztuže = krytí

Při následném zabudování výztuže do bednění a dodržení krytí této výztuže betonem je výztuž dokonale chráněná, jelikož je beton alkalický s pH kolem 12. Správnou tloušťkou krytí betonem tedy zamezíme přístupu vzdušného CO2. Oxid uhličitý totiž reaguje za přítomnosti vlhkosti s hydroxidem vápenatým (hlavní složkou cementového tmele) a způsobuje karbonataci betonu. Důsledkem karbonatace je snížení pH betonu, který chrání výztuž. Pokud tedy není dodrženo krytí – dostatečná vrstva betonu okolo výztuže, k výztuži se tak dostane vlhkost s kyslíkem a pak začíná plnohodnotná koroze výztuže. Okolo korodující oceli dochází následně k odtržení povrchových částí betonu, kompletnímu odhalení výztuže a koroze se bez sanačního zásahu jen zrychluje.

Prioritou je tedy výztuž dostatečně a ze všech stran obalit betonem. Ten je nutné hutnit, aby došlo ke kvalitnímu obalení každé tyče.  Tloušťka tohoto krytí je předmětem návrhu konstrukce a jedná se o složitější výpočet, na který má vliv spoustu vstupních dat. Jedná se například o návrhovou životnost konstrukce (nejčastěji 50 let), stupeň vlivu prostředí, ve které se konstrukce nachází, průměr použité betonářské výztuže, průměr kameniva, typ konstrukce atd.

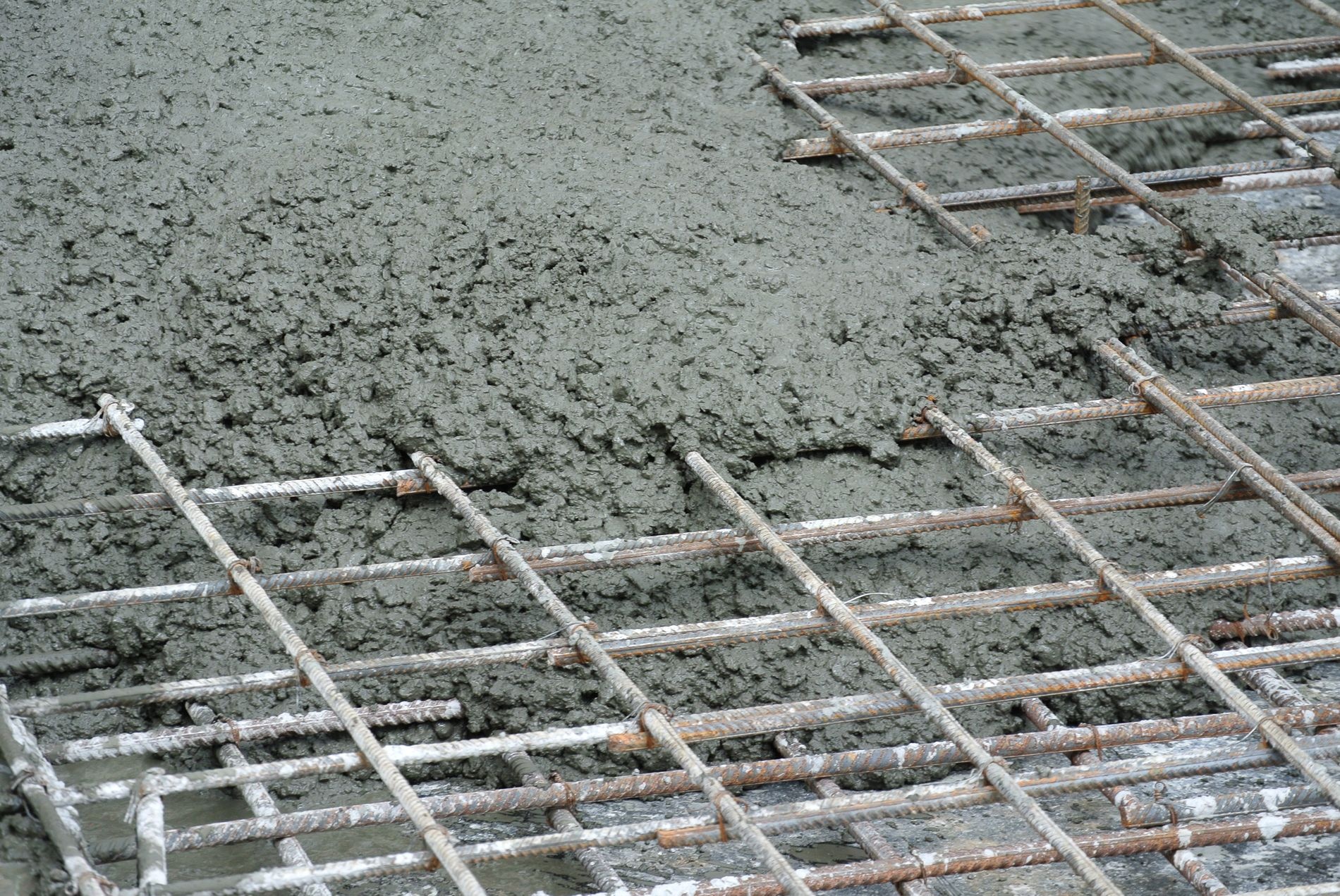

Zdroj: AdobeStock - aisyaqilumar

Jak moc má být výztuž obalená betonem?

Obecně se minimální tloušťka krycí vrstvy betonu stanovuje ze součtu dvou hodnot. První hodnotou je větší hodnota z průměru betonářské výztuže (tato hodnota je zvětšená o 5 mm v případě rozměru zrn kameniva nad 32 mm) nebo minimální krycí vrstvy betonu s ohledem na podmínky prostředí (X0, XC1, XC2, atd.). Druhou hodnotou je přídavná hodnota, která eliminuje odchylky na stavbě. Standartní hodnota je 10 mm, při betonáži na nerovné povrchy 45 mm, při betonáži na upravený povrch zeminy 45 mm, na neupravený povrch zeminy pak 75 mm.

Příklad určení krytí pro železobetonový překlad uvnitř objektu, podélná výztuž ø12, stupeň vlivu prostředí XC1. Maximální hodnota z průměru výztuže 12 mm a podmínek prostředí XC1 je 15 mm. Přídavná hodnota krytí je 10 mm. Celkové krytí je tedy rovno max (12; 15 mm) + 10 mm = 25 mm. Řez překladem viz obrázek 05.

Tuto hodnotu krytí uvádí projektová dokumentace pro provádění stavby. Aby se výztuž nedotýkala bednění, a tedy dodrženo předepsané krytí, zajišťujeme její polohu distančníky, distančními lištami, distančními hady, fixními podložkami a podobně. Krytí výztuže je nutné z dokumentace nastudovat a dodržet při realizaci.

Ing. David Šotkovský

absolvoval Fakultu stavební VUT v Brně, obor pozemní stavby. Je autorizovaným inženýrem ČKAIT, působí jako hlavní projektant v projekční a stavební společnosti. Zabývá se projekcí pozemních staveb a technických zařízení budov, zejména pak novou metodou termo-hydraulického vyvažování rozsáhlých otopných soustav.
