Co všechno obsahuje běžná fotovoltaická elektrárna?

Fotovoltaická elektrárna různého výkonu se stává běžnou součástí rodinných domů nebo i větších staveb. Co je potřeba za komponenty k sestavení elektrárny? Jak se převádí stejnosměrný proud z panelů do střídavého? A jak se energie uchovává?

Panely jsou zásadní

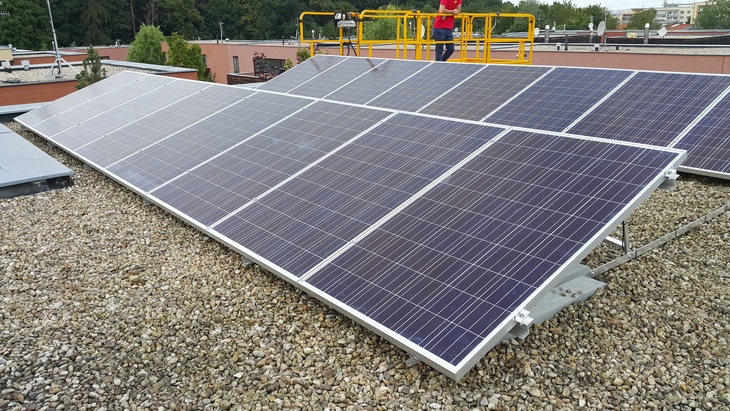

Fotovoltaické elektrárny nejsou z pohledu komplikovanosti a množství komponentů příliš složitou aplikací. Podstatu systému tvoří vhodně umístěné fotovoltaické panely, které jsou dle potřeby pospojovány. Panely jsou zpravidla opatřeny ochranným hliníkovým nebo duralovým rámem a kryty speciálním temperovaným sklem. Tato opatření chrání panely před povětrnostními podmínkami a mechanickým namáháním.

Ze zadní strany jsou panely chráněny dalším materiálem, například laminátovou deskou. Může se jednat například o materiál na bázi tedlaru, což je směs polyvinyledenfluoridu (PVF) a polyetyléntereftalátu (PET). Mezi horní a spodní krycí vrstvou panelů bývá dále použit výplňový materiál, který přímo přiléhá k samotným fotovoltaickým článkům. Tento materiál reprezentuje například průsvitná plastová folie EVA (etylvinylacetát).

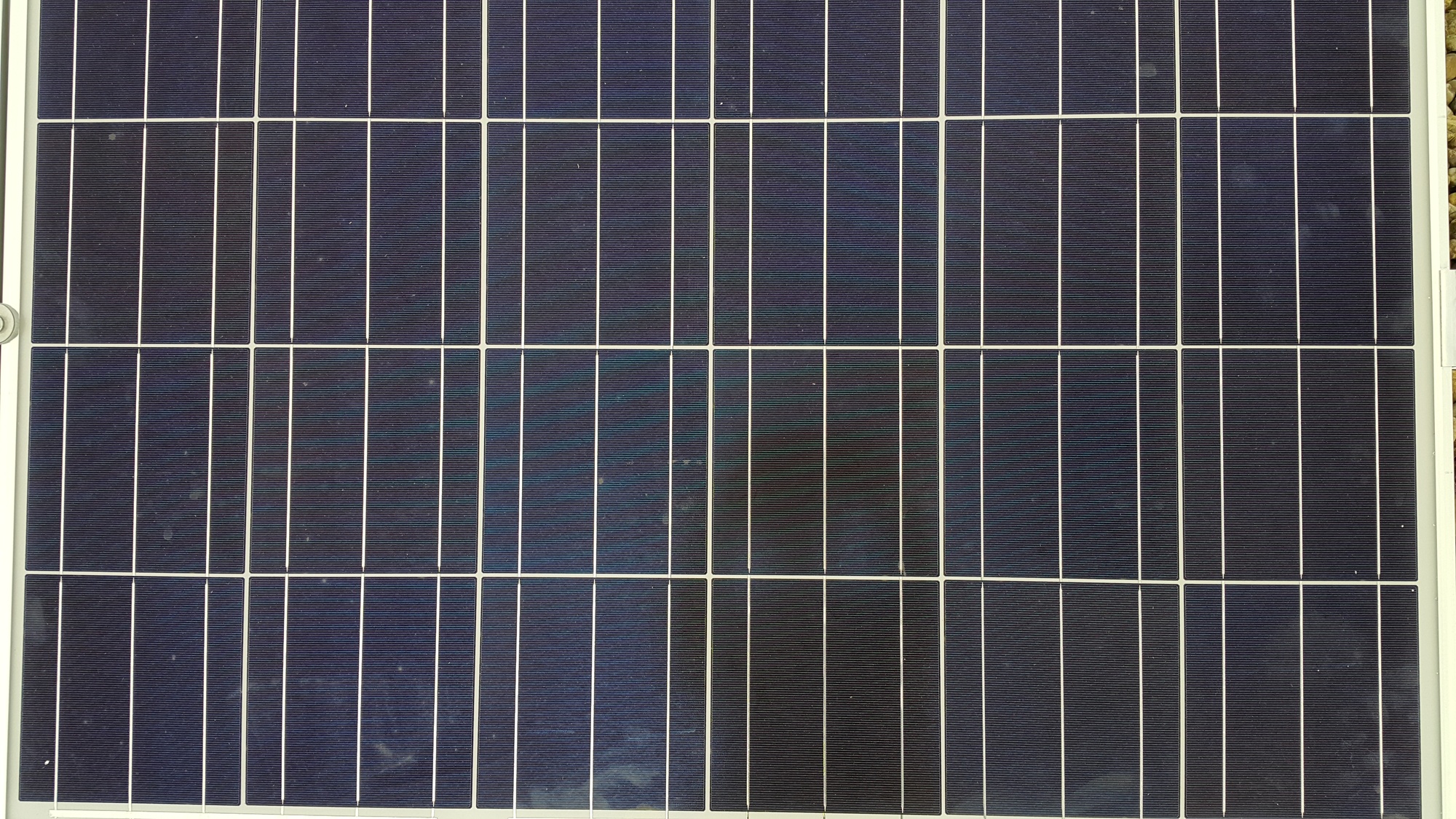

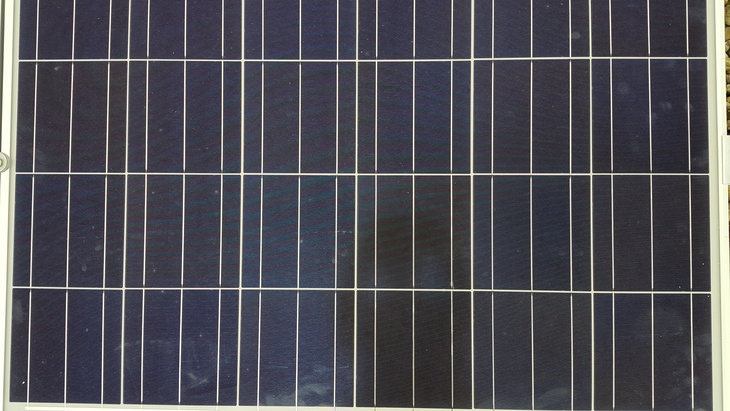

Detail fotovoltaického panelu Zdroj: Mgr. Jiří Zilvar

Jen panely ale nestačí

Stejnosměrný proud (DC) generovaný fotovoltaickými panely je rozváděn pomocí kabelových rozvodů, vhodně doplněných o jistící prvky, přepěťové ochrany, proudové chrániče atd. Kabely stej­nosměrné části vedou elektrickou energie od přípojnic fotovoltaických panelů dále do systému. Tyto ka­bely jsou vystaveny venkovnímu prostředí, musí tedy vykazovat potřebnou odolnost vůči vlivům počasí, teplotním rozdílům (-40°C až 70°C), UV záření a mechanickému namáhání.

Jak již bylo řečeno, panely jsou zdrojem stejnosměrného proudu, což poukazuje na nutnost zařazení komponentu nazývaného měnič či střídač (DC/AC). Měnič slouží k převodu stejnosměrného proudu na střídavý proud, o požadované frekvenci, která je použitelná v cílových zařízeních připojených do elektrického obvodu. Střídavý proud vystupující z měniče je dále veden kabeláží do rozvaděče či elektrické stanice.

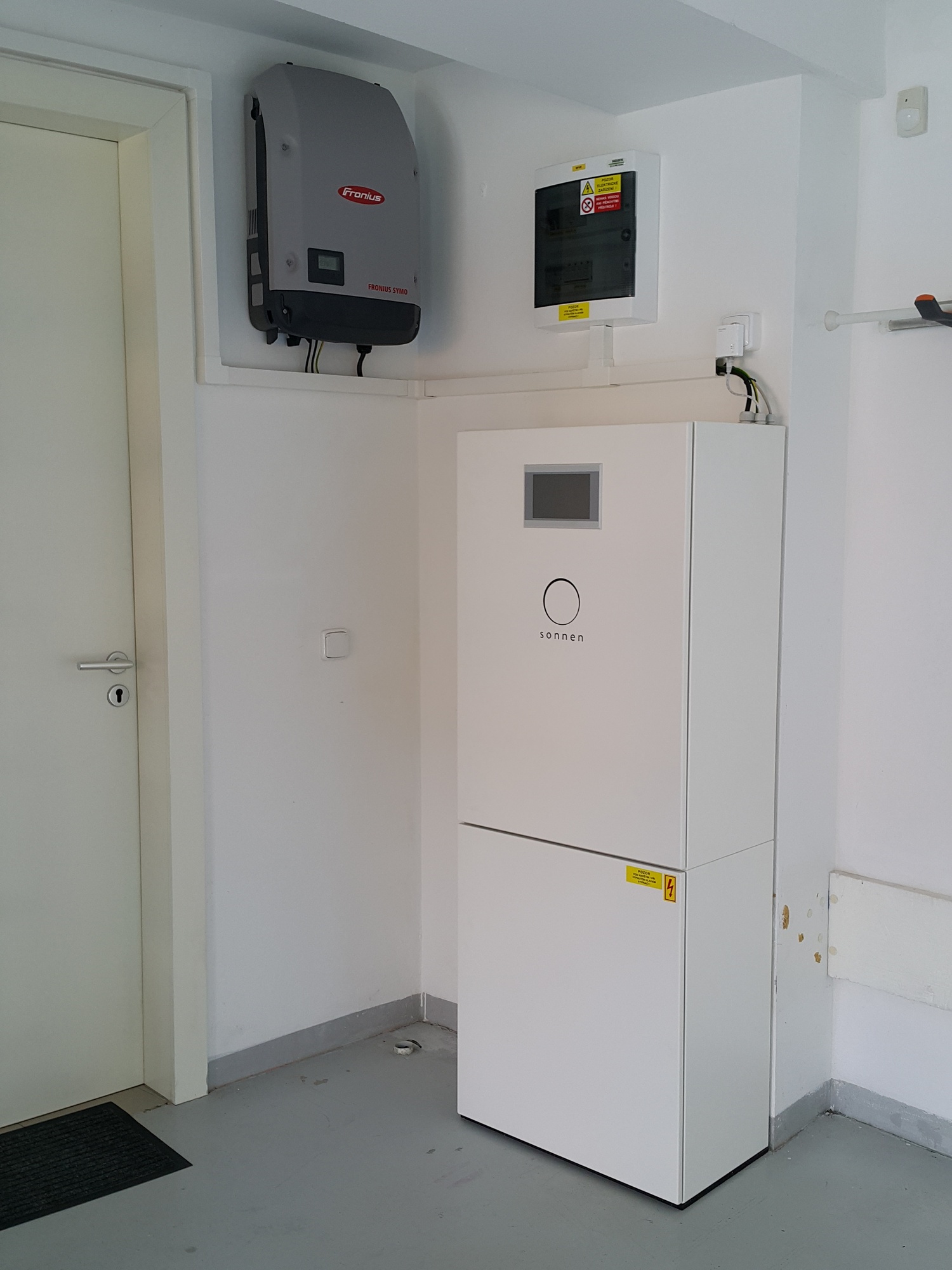

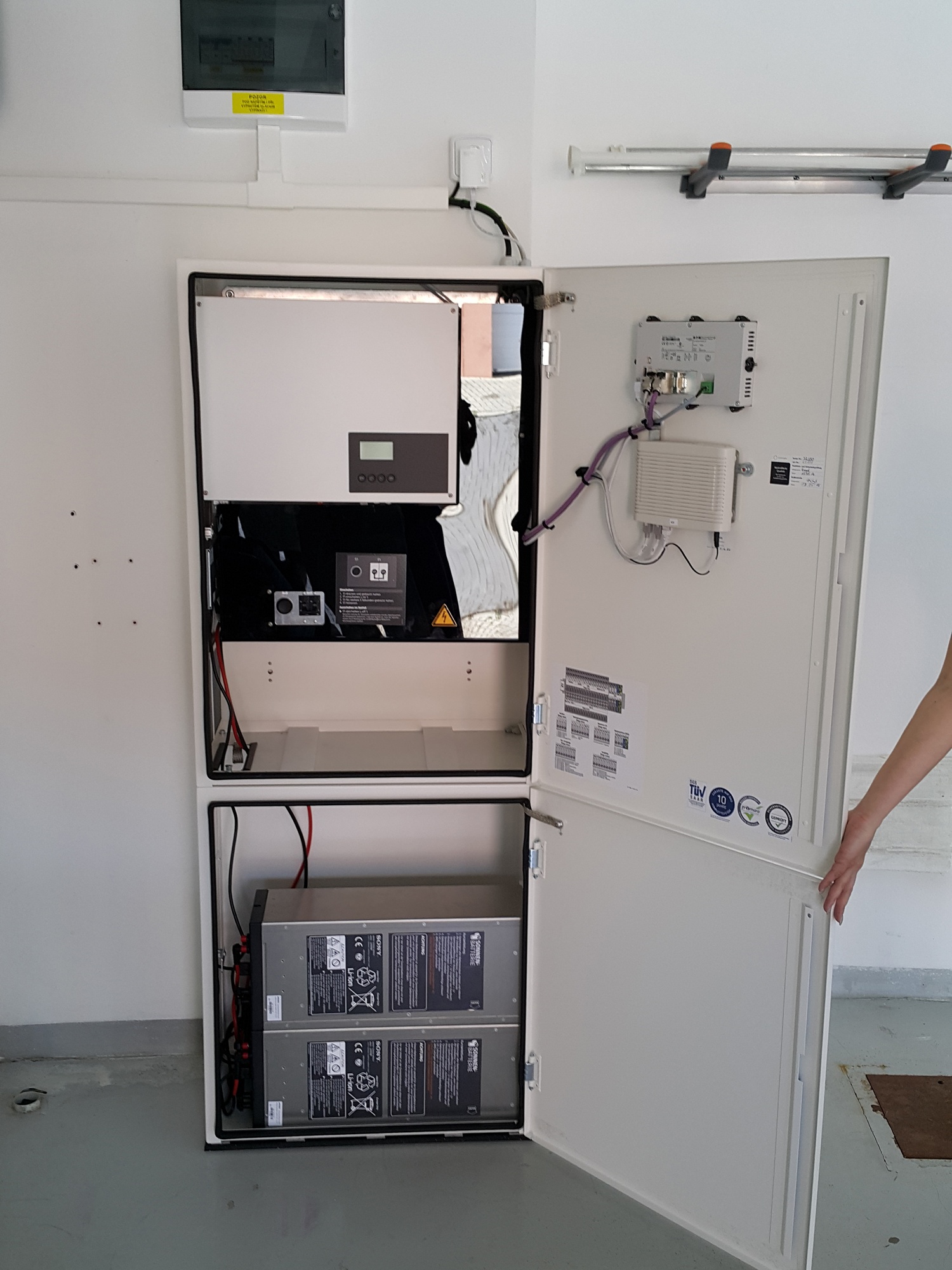

Bateriové uložiště elektrárny Sonnen Zdroj: Mgr. Jiří Zilvar

Akumulátory být mohou, ale nemusí

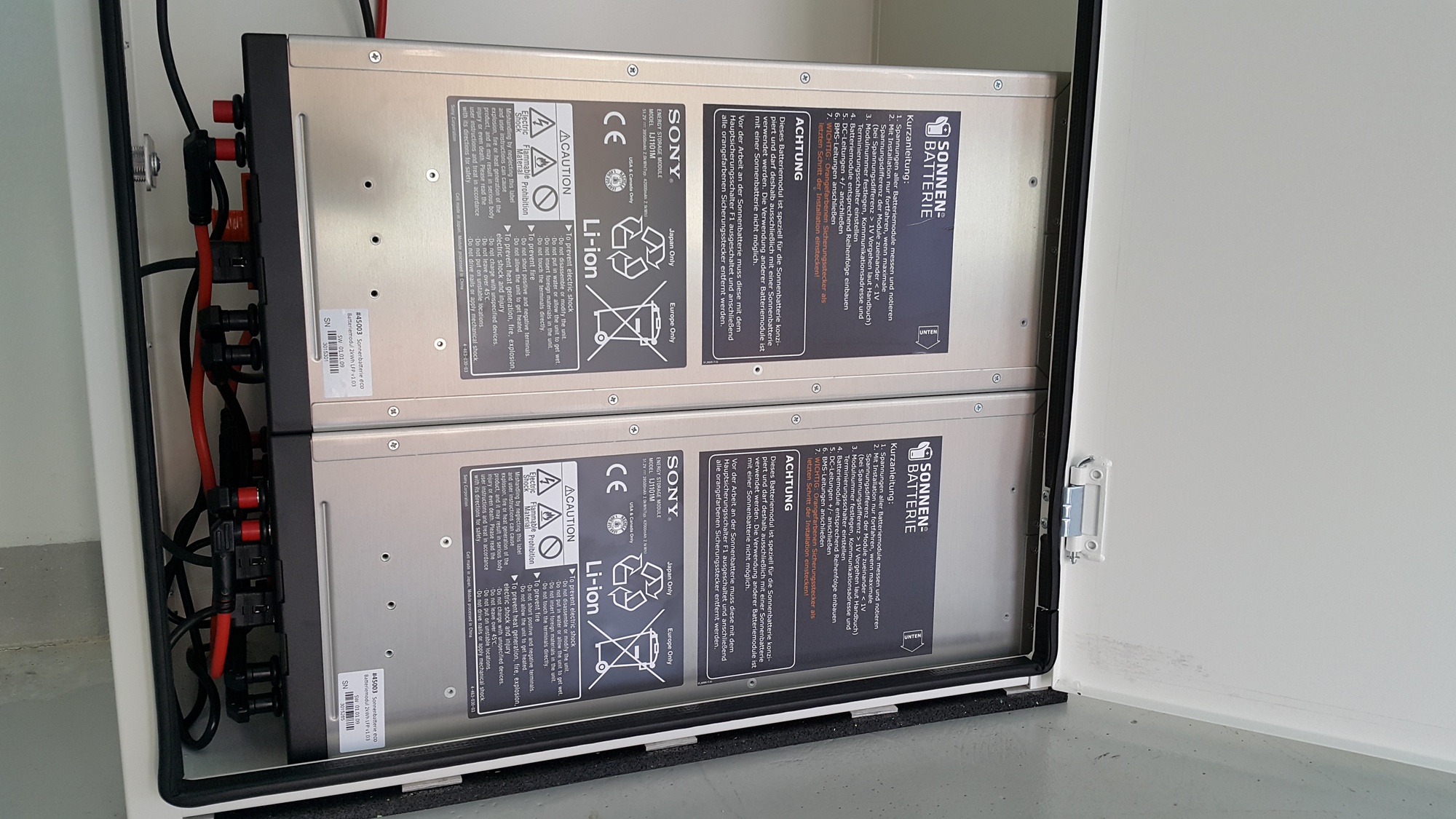

Volitelným komponentem fotovoltaických systémů jsou akumulátory, které slouží k uchování vyprodukované elektrické energie. Pro tyto účely jsou běžně využívány olověné baterie s kapalným či gelovým elektrolytem. Výjimkou ovšem nejsou ani modernější typy akumulátorů na bázi lithia. Mezi běžně používané lithiové akumulátory lze zařadit lithium iontové (Li-ion) a lithium-železo-fosfátové akumulátory (LiFePO4). Zde pochopitelně není děj ukončen a nabízí se několik variant, jak vygenerovanou elektrickou energii dopravit až ke koncovému spotřebiči. Proto mohou být fotovoltaické elektrárny postaveny na několika základních funkčních systémech.
