Kotvení okna

Kotvení okna má zajišťovat stabilitu otvorové výplně ve stavebním otvoru. Polohu okna ve stěně (na středu, v líci zdiva, v rovině tepelného izolantu) a z toho vycházející způsob kotvení oken, musí určit projektová dokumentace. Poloha kotevních prvků se řídí pravidly souvisejícími s celkovými rozměry okna.
Kotvení okna

Kotvení musí umožňovat dostatečnou stabilitu, zároveň umožnit dilataci okna ve stěně. Okno není nosnou konstrukcí, nesmí být skrze kotvení zatíženo žádným dalším prvkem! Musí být ukotveno dostatečně pevně, aby nedocházelo k jeho deformaci při otevírání a zavírání, zároveň nesmí přenášet jakékoli zatížení či pohyby stavby, způsobené sedáním stavby, průhybem vodorovných konstrukcí nebo teplotními změnami.

Přesné schéma kotvení rámů má určit po dohodě s projektantem montážní firma.

Používané kotevní prostředky

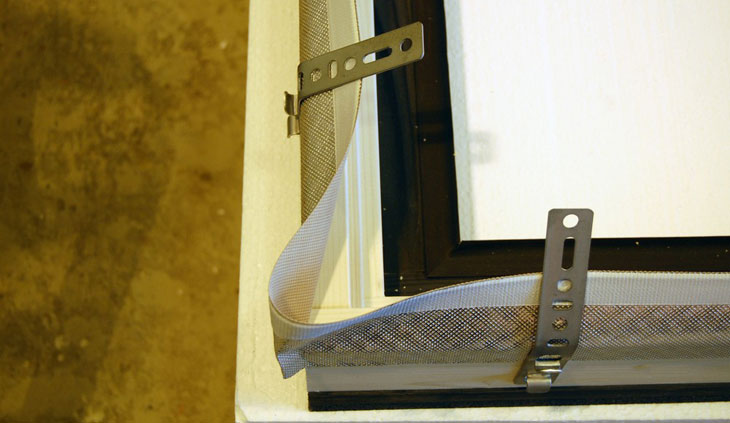

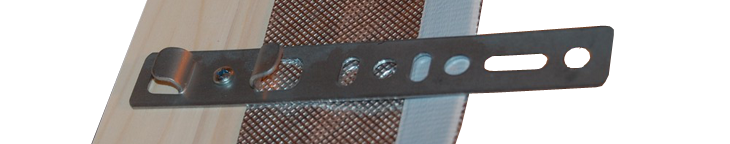

Pásová kotva - dobře umožňuje vyrovnání a eliminaci dilatačních pohybů stavby a okna.

Hmoždinka s plastovým nebo kovovým pouzdrem

Hmoždiny se natloukají do ostění, umožňují částečnou dilataci okna.

Turbošrouby

Zdaleka nejoblíbenější ale i rizikový prvek k ukotvení oken. Jejich použití závisí jednak na druhu šroubu jednak na vlastnostech kotevního zdiva. Při jejich použití musí být zajištěny veškeré požadavky řečené výše. Utažení turbošroubu také nesmí způsobovat deformaci rámu! Zároveň nelze ani doporučit nedotažení šroubu, které má teoreticky zajistit možnost dilatačního pohybu okna. Takové řešení nese riziko vniknutí vlhkosti do vnitřní konstrukce rámu, což je nepřípustné.

Prvky pro kotvení v rovině tep. izolantu

Jsou zatím specialitou, je nutné je navrhovat individuálně.
