Okna s rekuperační jednotkou

Při výměnách oken a při energeticky uvědomělých sanacích dochází k utěsnění obálky budovy a stávající výměna vzduchu infiltrací oknem je eliminována na minimum. Z hlediska požadavků na výměnu vzduchu v pobytových místnostech je pak nutné zajistit přísun čerstvého vzduchu do těchto prostor. Pro novostavby jsou k dispozici centrální rekuperační jednotky, které potřebují určitý prostor pro vzduchotechnické rozvody a umístění výměníku.

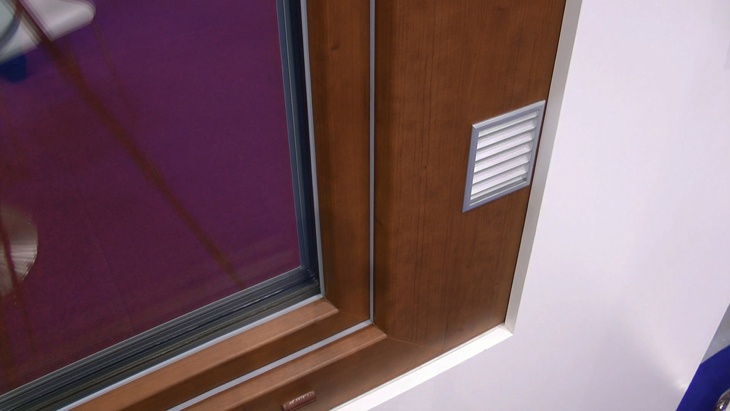

Okno s rekuperační jednotkou SULKO Vent © foto Petr Bohuslávek

Při rekonstrukcích stávajících bytových nebo administrativních prostor pak tyto požadavky kolidují s praktickou proveditelností, protože někdy bývá problém s prostorem pro vzduchotechnické kanály a rekuperační jednotky. Na základě těchto skutečností tak vznikají technologicky variantní návrhy jak se s touto problematikou vypořádat.

Vzhledem k nutnosti začít provádět stavby i sanace budov ve vyšších energetických standardech - Směrnice č. 2010/31/EU, zákon č. 406/2000 Sb., o hospodaření energií, nelze do budoucna uvažovat o provádění staveb bez nucené výměny vzduchu na principu rekuperace tepla z odváděného vzduchu.

Decentrální větrání

Jednou z možných variant je větrání na principu decentrální výměny vzduchu. Decentrální jednotky se umisťují do jednotlivých místností, je možné je umístit do stěn (nutné vybourat otvor ve zdivu a umístit drobnou jednotku na zeď - např. Zehnder ComfoAir) či do okenních otvorů (při výměně oken), kdy je celá rekuperační jednotka integrována přímo do okenní otvorové výplně (např. Sulko Vent).

Řešením do okna odpadají požadavky na prostor pro vzduchotechnické rozvody a umístění rekuperační jednotky. Není třeba dělat nové otvory do obvodového pláště budovy.

Základem tohoto principu je okenní ventilátor fungující na principu regenerativní výměny tepla. Tento ventilátor je součástí okenního profilu, v němž jsou skryty dvě kompletní jednotky výměníku tepla.

Princip fungování okenního ventilátoru

Přes energetický akumulátor je odváděn ventilátorem teplý vzduch z místnosti. Tento vzduch předá svoje teplo a částečně i vlhkost akumulátoru. Poté dojde k změně smyslu otáčení ventilátoru a přes ohřátý akumulátor je přiváděn studený vzduch z vnějšího prostředí, který se ohřeje a převezme i část vlhkosti uložené v akumulátoru.

Při standardních provozních podmínkách a teplotách do -10 °C v exteriéru nedochází ke vzniku kondenzátu. Pro jednu okenní jednotku je pak uvažováno se dvěma těmito moduly fungujícími v opačných režimech a tak zůstává tlak v místnosti konstantní (nedochází ke střídání mírného přetlaku a podtlaku, ke kterému by docházelo s použitím jediného ventilátoru).

Vzhledem ke skutečnosti, že větrací jednotka je integrována do otvorové výplně, je podmínkou instalace přívod elektrické energie k oknu.

Nevýhodou řešení umístění do okenního otvoru při rekonstrukcích je pohledově silnější rám (širší právě o modul jednotky) a s tím související i snížení celkové zasklené plochy okna (což může mít vliv na osvětlení a oslunění interiéru). Tuto nevýhodu lze při větší rekonstrukci eliminovat celkovým rozšířením okenního otvoru (což je ale vázáno na stavební povolení).

Účinnost decentrální jednotky do okenního otvoru

Účinnost systému je maximální 96,9 %, průměrná 85,8 %. Výkon při jednotlivých stupních nastavení 3,5/ 5/ 15 m3/h akustické zatížení 26/33/38 dB.

Prakticky záleží počet instalovaných jednotek v bytě nebo pobytové místnosti na počtu osob nebo objemu místnosti, rovněž na počtu okenních jednotek v prostoru umístěných. Z hlediska koncentrace CO2 je pak v součinnosti s čidlem zajištěna optimalizovaná výměna vzduchu podle skutečných potřeb. Větrací jednotka je vybavena filtračním systémem, který potom zajišťuje i optimální čistotu vzduchu vstupujícího do místnosti. Tyto filtry jsou umístěny pod odnímatelným krytem a jsou čistitelné.

Cena bytových centrálních rekuperačních jednotek, včetně instalace, se pohybuje kolem šedesáti tisíc korun. Ekonomickou návratnost systému udávají výrobci v horizontu 7 – 10 let.

Systém decentrální rekuperace, ale v úpravě pro střešní okna představila i společnost Velux na veletrhu BAU Mnichov 2015.

Jak větrací systém v okně vypadá a jak funguje - For Arch 2015
