Jak zlepšit akustiku místnosti – příklady realizací na omezení ozvěny v interiéru

Znáte ten pocit, když v prázdném vyklizeném bytě slyšíte ozvěnu? Po zaplnění interiéru záclonami, knihovnou, kobercem se situace zlepší. Co když ale máte velký otevřený prostor domu, například schodiště či jídelnu, a i po zabydlení vás obtěžuje nepříjemná ozvěna? Příklady řešení si ukážeme v dnešním článku.

Prostorová akustika v rodinném domě

Majitel rodinného domu ve středočeském kraji si stěžoval na přílišné odrážení zvuku v obývací části domu, která je propojena s kuchyní a zasahuje i do dalšího podlaží, kdy po jedné straně místnosti s vysokým stropem vede schodiště do dalšího podlaží. Při společenských akcích pořádaných majiteli, ale i při běžném užívání byl odrážený zvuk velmi intenzivní, nebylo možné současně pobývat s přáteli, vařit nebo sledovat TV či poslouchat hudbu. Žena majitele domu často pociťovala vlivem hluku bolesti hlavy.

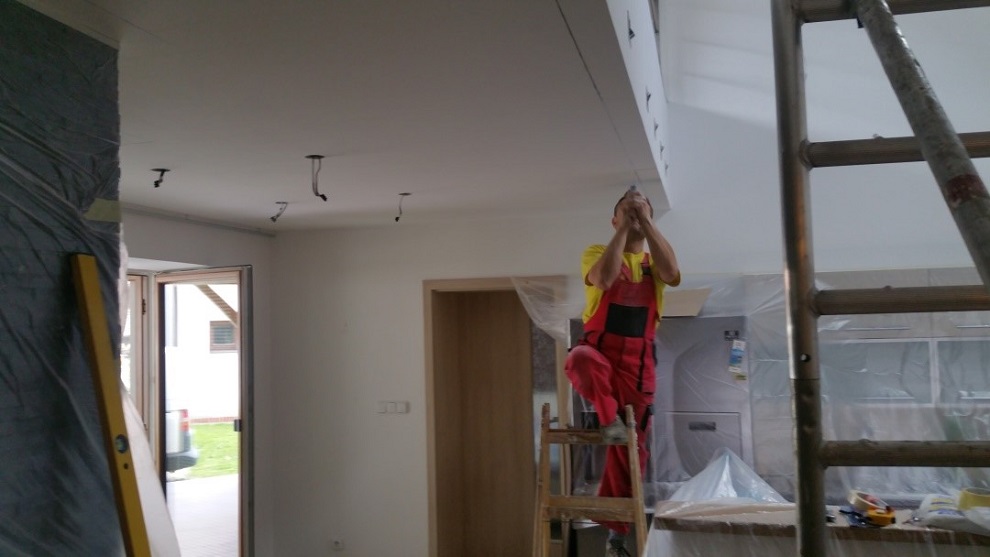

Z fotky je patrná podesta, kde se hluk „hromadil“ a vznikaly zde stojaté vlny a také třepotavá ozvěna.

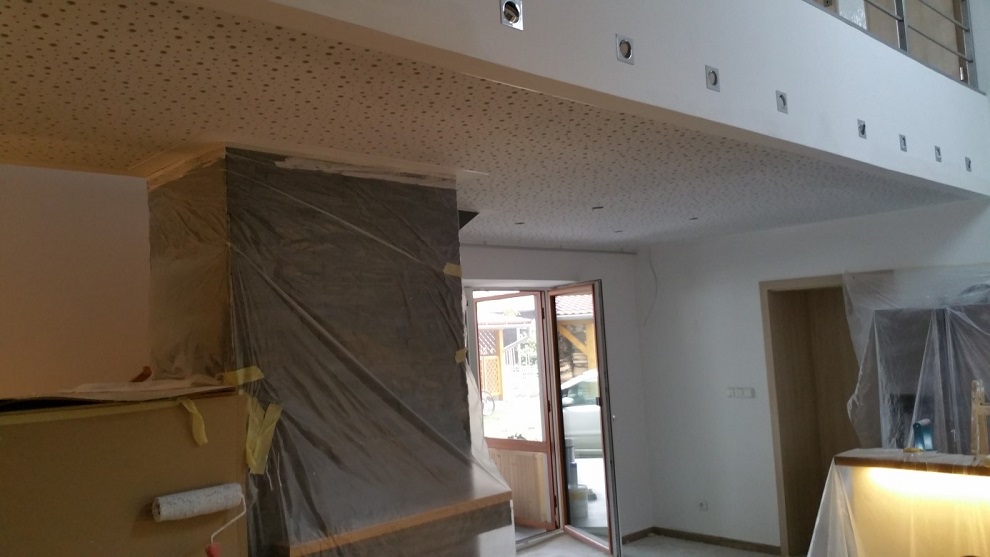

Bylo zapotřebí vyměnit tvrdé, zvukoodrazivé povrchy za povrchy zvukopohltivé. Zákazníkovi se nejvíce zamlouval design akusticky pohltivé perforované desky Knauf Cleaneo, nepravidelná perforace. Koeficient pohltivosti takové desky se pohybuje kolem 0,5. Záleží na šířce prostoru nad podhledem a také na typu užité minerální izolace. Stávající plný sádrokarton byl odstraněn, vznikla zde cca 20 cm vzduchová kapsa, kam byla dodána izolace 12 cm, 40Kg/m2 Knauf Insulation. Celkový vjem po výměně povrchu podhledu je takový, že se již zvuk neodráží, zlepšila se zásadně slyšitelnost v prostoru.

Ozvěna – doba dozvuku v jídelně

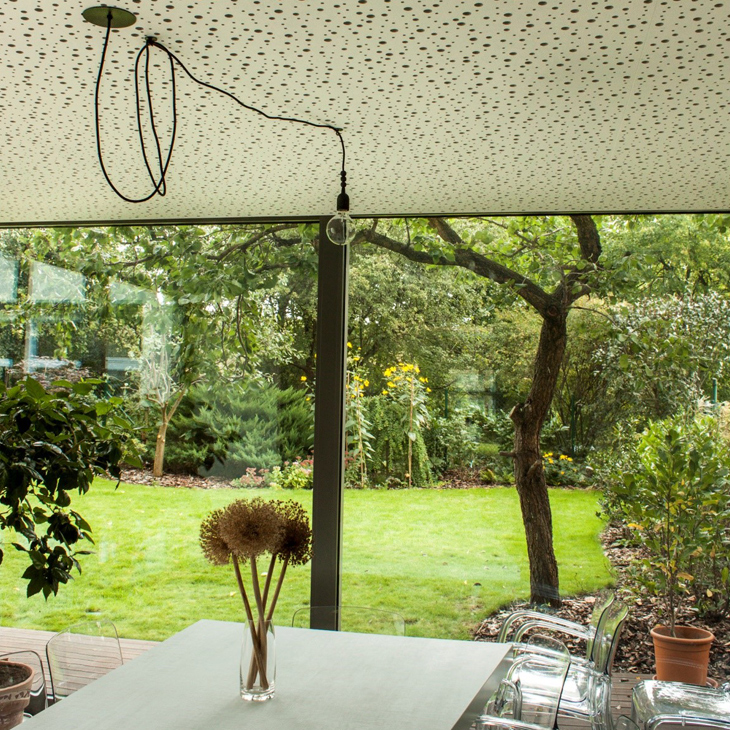

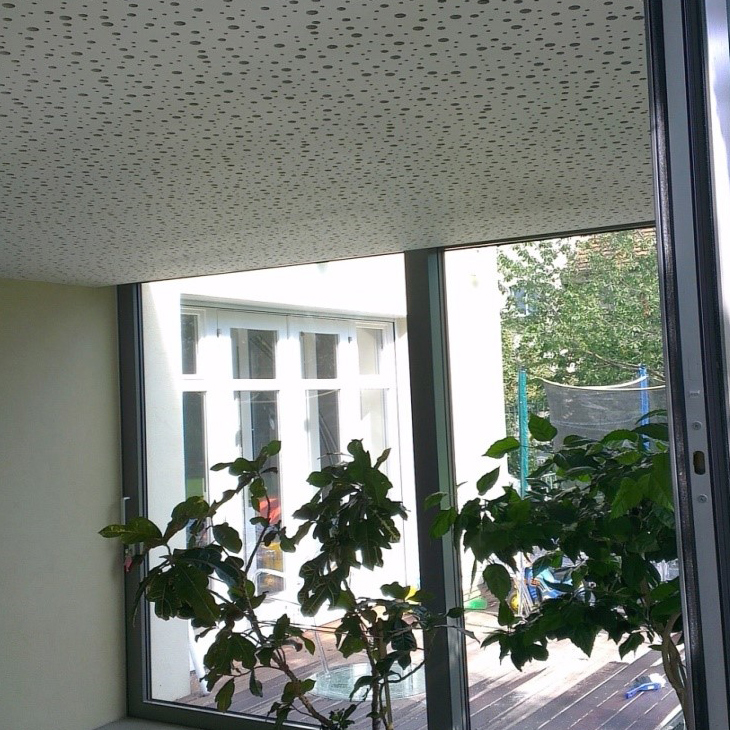

Při první návštěvě u zákazníka bylo vlastně vše jasné, po akustické stránce se zde sečetlo hned několik akusticky nepříznivých jevů, jako jsou vysoce odrazivé povrchy na podlaze a jedné stěně leštěný beton, dvě stěny sklo na stropě plný SDK podhled, místnost byla čtvercová (stojaté vlny) a poměrně nízká, hluk se v maximální míře umocňoval v koutech místnosti. Majitelé bohužel tento prostor kvůli hluku nevyužívali. Pro odhlučení bylo použito největší dostupné plochy – stropu. Byl osazen perforovanými SDK deskami s minerální izolací v dutině. Zvuk tak otvory v podhledu prostupuje do dutiny, kde je utlumen minerální izolací.

Akustická úprava schodiště

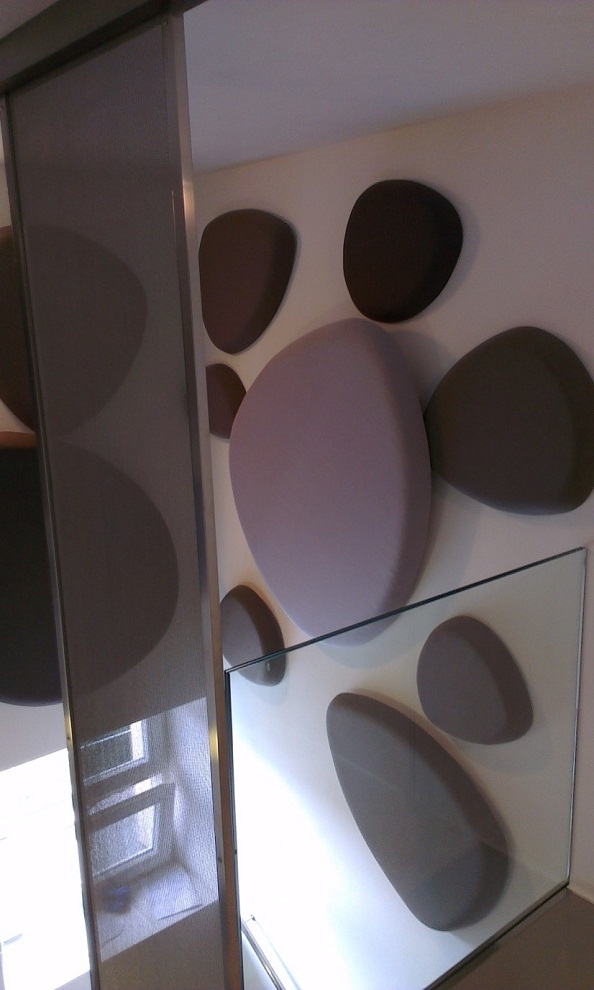

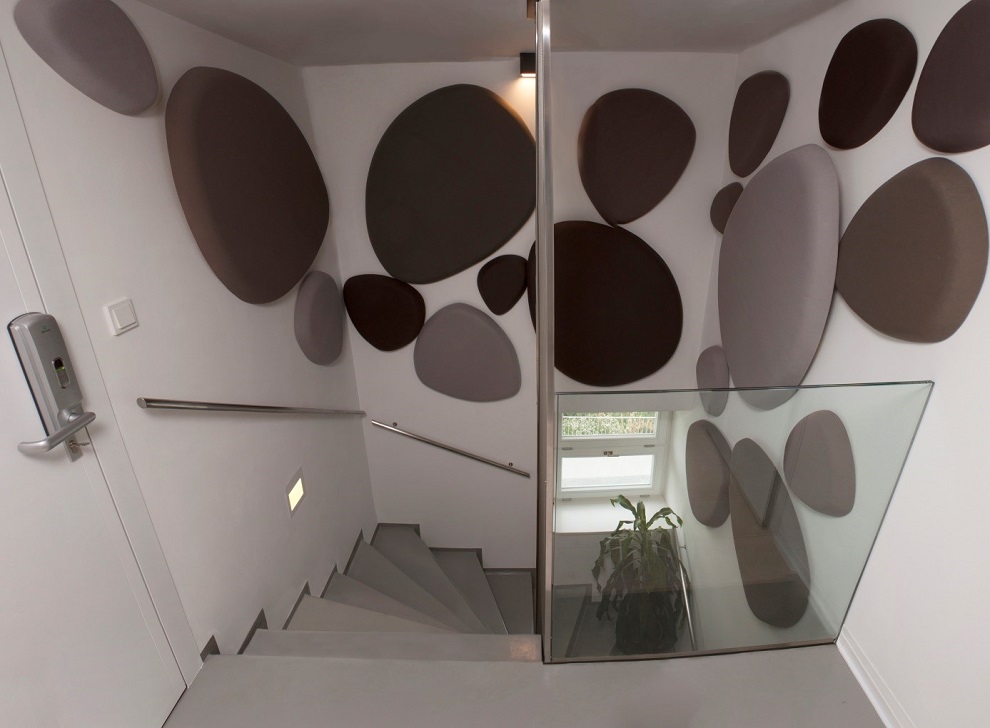

Majitel dvoupatrové vily, nebyl spokojen s šířením hluku přes schodiště až do pracovny. Vzhledem k tomu, že prostor měl tvar tubusu 2,2 x 2,2 x 7 m tak montáž podhledu, která bývá z výběru plochy na pohlcování ta nejúčinnější, neměla smysl. Bylo nutné si uvědomit jakou dráhu a cestu zvukové vlny urazí, než doputují nahoru ke dveřím pracovny.  Dále bylo jasné, že zde máme omezený prostor. Majiteli byl nabídnut designový akustický panel ve tvaru oblázku z produkce firmy noitami. Zákazník souhlasil a jediné co zbývalo, byl výběr barev. Barvy vybrala samozřejmě žena investora a do měsíce už vysely na stěně oblázky. Tyto akustické panely jsou také unikátní tím, že jsou přichycené uprostřed jedním bodem, takže lze s nimi otáčet a tak libovolně měnit tvar sestavy. Tyto panely jsou evidovány na úřadu průmyslového vlastnictví a vlastní osvědčení o zápisu průmyslového a užitného vzoru.

Prostorová akustika v jídelně areálu prestižní školy v Praze

Architekt oslovil odborníka na akustiku s poptávkou odhlučnění školní jídelny s kapacitou cca 120 žáků v kruhové místnosti. Před úpravou byl na stropě běžný, plný SDK podhled, bez izolace, půdorys prostoru byl kruhový, na podlaze lino a stěny z betonu. Před vlastním výběrem materiálů bylo provedeno kontrolní měření, kde se prokázalo, že doba dozvuku je nebezpečných 8 sekund. Byl navrhnut akusticky pohltivý, perforovaný sádrokaron, a doporučeny další svěšené akustické komponenty (firma noitami s. r. o.) které jsou schopné absorbovat zvukové vlny nejen lícovou stranou ale stranami všemi, dále po obvodě stěn další akustický panel. S architektem byly navrženy tvary a nezbývalo nic jiného, než výběr barev. Architekt si sám vytvořil barevnou paletu a společně s akustikem panely rozmístili do prostoru. Již v průběhu realizace bylo jasné, že se vše odebírá tím správným směrem. Přidáním dalších kusů akustických panelů mizely negativní akustické jevy a celková doba dozvuku po realizaci nepřekročila hodnotu 1,5 sekundy.

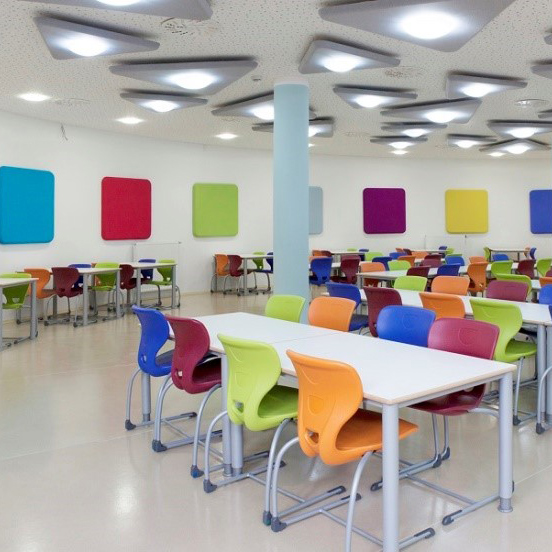

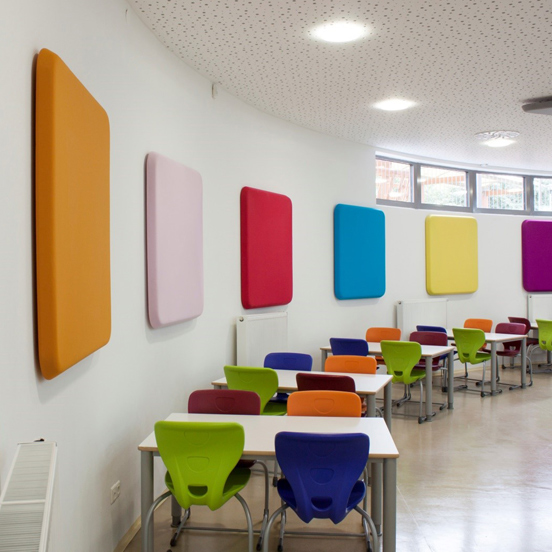

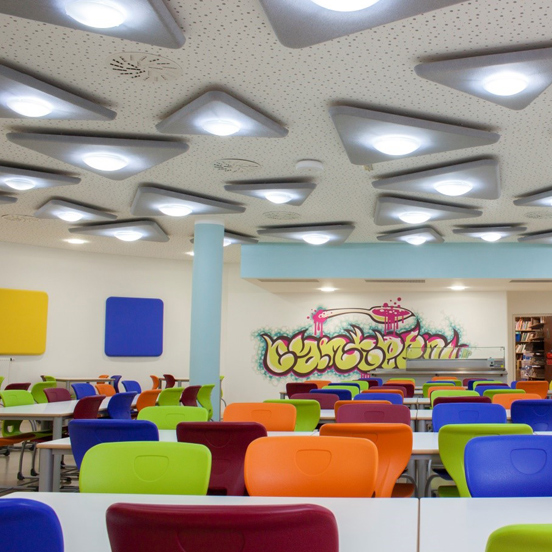

Akustické designových panelů, na stropě trsátka, na stěně čtverce – výroba noitami s. r. o. Instalace v prostoru jídelny anglické školy na Praze 4

REKLAMA

Desky Knauf Cleaneo Akustik se využívají především jako stropní akustická konstrukce pro zlepšení zvukově izolačních schopností místnosti i vylepšení estetických kvalit prostoru. Tyto speciální sádrokartonové děrované desky dle EN 14190 podstatně zlepšují prostorovou akustiku místností. Děrování desek pohlcuje hluk vznikající v prostoru pod nimi a tím snižuje emise hluku v interiéru. Nezanedbatelný je také efekt vylepšení kvality vzduchu uvnitř objektu.

Děrované desky Knauf Cleaneo obsahují speciální sádru s příměsí Zeolithu (přírodní hlinitokřemičitan vulkanického původu), který rozkládá případné škodlivé látky katalyticky na vodu a oxid uhličitý. Těkavé organické sloučeniny (VOC) se do vzduchu vnitřního prostoru mohou dostat mnoha způsoby. Například díky uvolňování z podlahových krytin, nábytku, z čistidel a ošetřovacích prostředků, z cigaretového kouře apod. Tyto sloučeniny nemají jen nepříjemný zápach, ale mohou, v závislosti na koncentraci, být částečně zdraví škodlivé (alergie, bolesti hlavy, migrény). Knauf Cleaneo desky jsou schopné snížit koncentraci těchto znečišťujících látek ve vnitřním vzduchu. Vzduch čistí 24 hodin denně a 7 dní v týdnu a jejich čistící kapacita je přitom neomezená. Pro ideální působení je třeba počítat minimálně 0.3 m2 děrovaných desek/1 m3 vzduchu.

"Například školy, školky a nemocnice patří  vzhledem k velkému počtu přítomných dětí, studentů a pacientů a tím i obzvlášť vysokým požadavkům na pohlcování hluku a kvalitu ovzduší k ideálním příkladům pro použití děrovaných desek Knauf Cleaneo," doplnila pro redakci ESTAV.cz Jana Tulachová ze společnosti Knauf Praha.

Petr Vlček

Petr Vlček se specializuje na odhlučnění a akustiku, v bytech, školských i komerčních prostorách. Má za sebou stovky realizací především ve středních Čechách. Spolupracuje s předními akustiky v ČR, vlastní osvědčení o zápisu průmyslového vzoru a osvědčení o zápisu užitného vzoru na speciální akustický panel. Praxi pobral jako obchodně technický zástupce pro výhradního dovozce akustických panelů, dále jako stavbyvedoucí pro přední interierové firmy. Svojí vlastní firmu na odhlučnění založil v roce 2008 a společnost Noitami akustika s. r. o. pak v roce 2013.
