Vrstvené bezpečnostní sklo: Z čeho se skládá a jaké má vlastnosti

Vrstvené sklo (někdy nepřesně označované jako lepené či pod starým obchodním názvem Connex) se skládá ze dvou či více tabulí skla a jedné či více polyvinylbutyralových mezivrstev (PVB fólií), které se vyznačují mimořádnou pevností, pružností a přilnavostí. Tyto vlastnosti zaručí, že v případě rozbití zůstanou střepy přichyceny k fólii.

Vrstvená bezpečnostní skla jsou použita pro různé aplikace jako zábradlí, skleněné interiérové příčky, izolační skla pro otvorové výplně, ale také světlíky a markýzy. Nejběžněji používanými bezpečnostními skly pro zajištění ochrany osob a majetku jsou vrstvená bezpečnostní skla (u nás známá například pod názvem Stratobel).

Vrstvená skla s PVB fólií mají vlastní systém značení (např.: 33.2; 66.1, 88.4). První dvě číslice udávají tloušťku tabulí skla v mm, třetí číslice, oddělená tečkou, značí počet PVB folií mezi tabulemi skla. U jedné PVB folie se počítá s tloušťkou 0,38 mm.

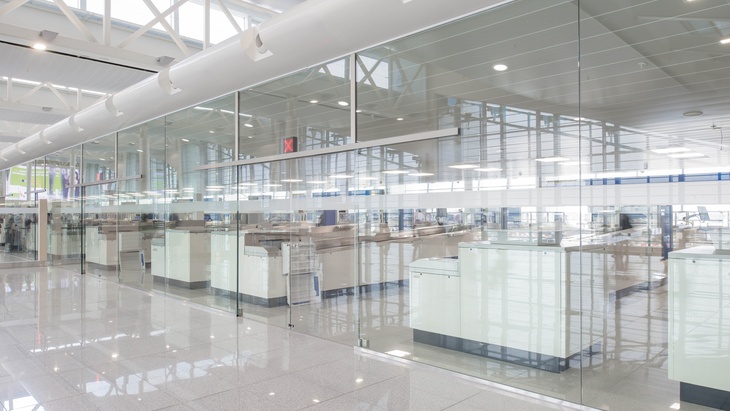

Vrstvené bezpečnostní sklo nachází řadu využití, zdroj fotek: AGC Glass Europe

Příklad:

  • Sklo označené 66.2 je složeno ze dvou tabulí skla o tloušťce 6 mm, vrstvených pomocí dvou PVB folií o celkové tloušťce 0,76 mm; některé země označují bezpečnostní vrstvené sklo celkovou tloušťkou, která činí 12,76 mm (značka: 12.76 vs. 66.2),
  • Izolační dvojsklo označené 4–16–66.2 je složeno z jednoduchého skla o tloušťce 4 mm, distančního rámečku o šířce 16 mm a vrstveného bezpečnostního skla ve složení 66.2.

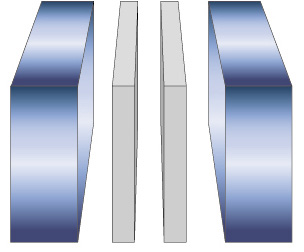

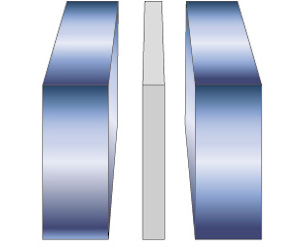

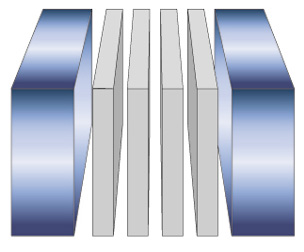

Příklady složení skla Stratobel, zdroj AGC

Hlavním principem vrstvených skel je možnost různé skladby skel a PVB fólií s cílem vyhovět veškerým požadavkům na bezpečnost.

V zásadě rozlišujeme několik základních požadavků na ochranu osob a majetku:

  1. Ochrana před úrazy a pády
    1. ochrana před řeznými ranami a poraněním - složení: 2 tabule skla a 1 PVB fólie
    2. ochrana před propadnutím sklem - složení: 2 tabule skla a nejméně 2 PVB fólie
  2. Ochrana proti ručně vedenému útoku
    1. základní stupeň ochrany - ochrana před vandalismem (např. házení kamenů) - složení: 2 tabule skla a nejméně 2 PVB fólie
    2. střední stupeň ochrany - ochrana proti vloupání - složení: 2 tabule skla a nejméně 4 PVB fólie

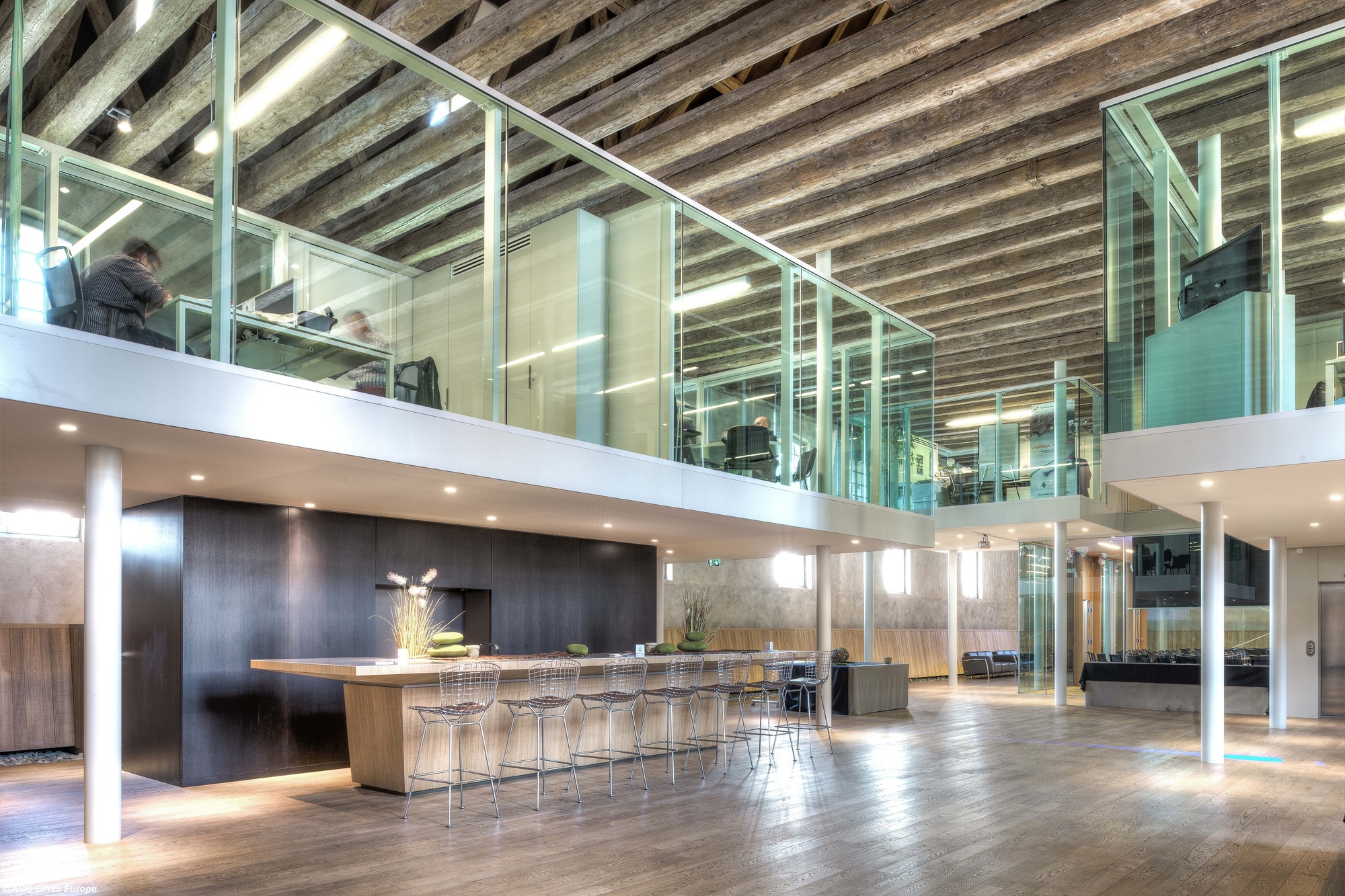

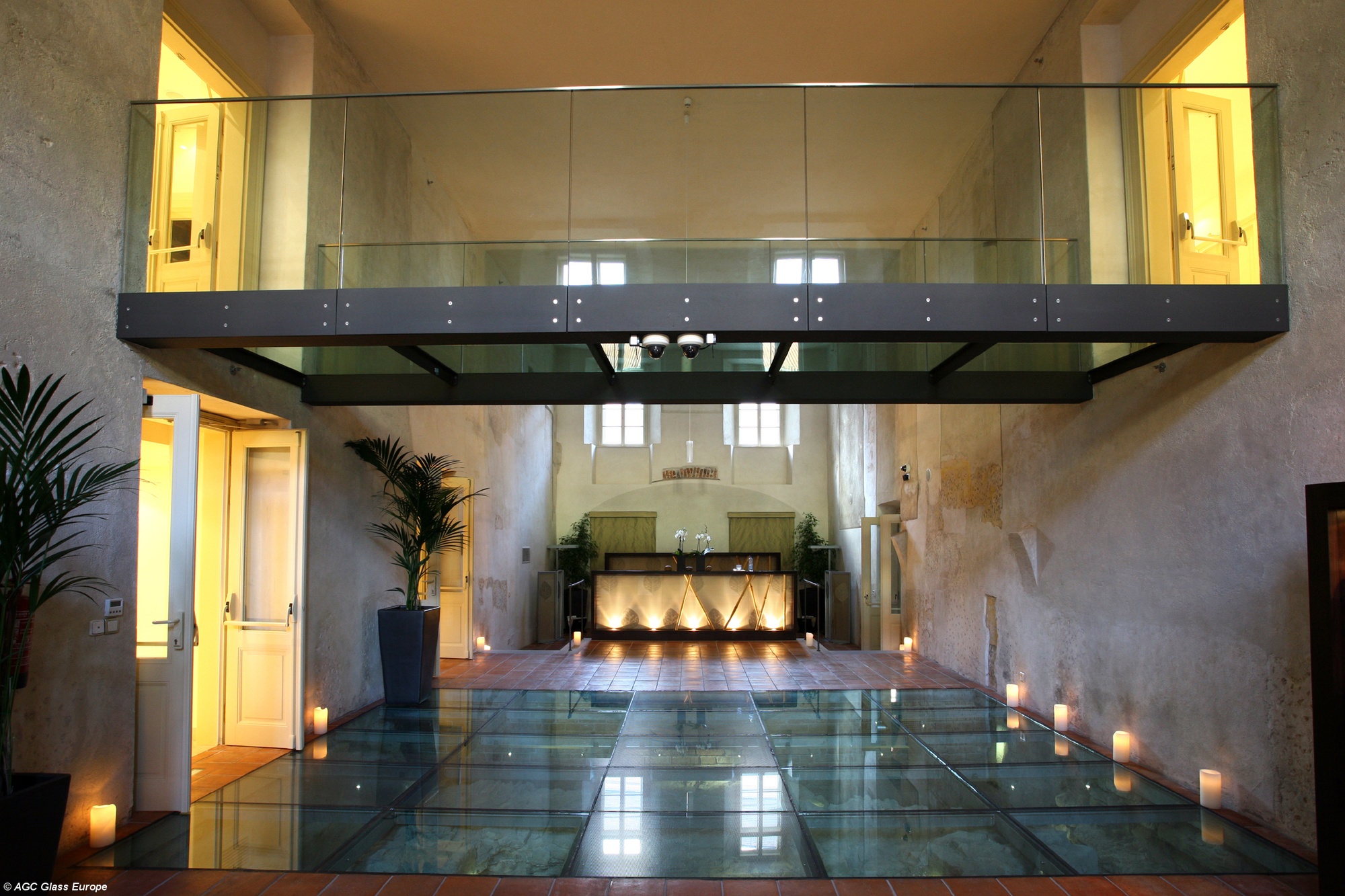

Vrstvené bezpečnostní sklo nachází řadu využití, zdroj fotek: AGC Glass Europe

Ochrana před propadnutím sklem se testuje dle normy ČSN EN 12 600 kyvadlovou zkouškou. Ochrana před vandalismem a vloupáním se testuje dle normy ČSN EN 356 pádovou zkouškou, resp. zkouškou sekerou.

Testování a klasifikace vrstveného skla

Obvyklé aplikace Normy a zkoušky Klasifikace dle normy
Výplně oken a dveří

Kyvadlová zkouška

Tento test simuluje náraz lidského těla do vrstveného skla. Záměrem je předejít zranění. Zkouška se provádí dle ČSN EN 12 600.

ČSN EN 12 600
Třídy:
1B1 - 33.2*), 44.2
2B2 - 33.1, 44. 1
*) Složení skla např. 33.2 znamená 2 tabule skla o tloušťce 3 mm spojené 2 PVB fóliemi (tloušťka  0,76 mm)
Celoskleněné dveře, sprchové kouty, schodiště, balustrády
Přízemní prosklené části domu, obchodní a administrativní budovy, výlohy

Pádová zkouška

Tento test simuluje náraz tvrdého předmětu do vrstveného skla a určuje odolnost skla proti rozbití. Zkouška se provádí dle ČSN EN 356.

ČSN EN 356
Třídy:
P1A - 33.2
P2A - 33.2, 44.2
P3A - 33.4
P4A - 33.4, 44.4
P5A - 44.6
Samostatně stojící domy a přízemní okna v obchodních a administrativních budovách
Obchody, sklady s cenným zbožím
Objekty na exponovaných místech, banky, galerie, klenotnictví, muzea

Zkouška sekerou

Tato zkouška určí počet identických úderů sekerou potřebných k vytvoření otvoru o rozměrech 40x40 cm.  Zkouška se provádí dle ČSN EN 356.

ČSN EN 356
Třídy:
P6B, P7B, P8B
vícevrstvá struktura - více informací  u výrobce

Vrstvená skla proti hluku

S rostoucími požadavky na další funkce skla jsou vyráběna speciální vrstvená skla s akustickou fólií pro odstínění zvuku z venkovního prostředí nebo eliminaci zvuků z vedlejší místnosti v interiéru. Jedná se o bezpečnostní vrstvená skla se speciální akustickou fólií, díky které lze kromě základní bezpečnostní dosáhnout i zvýšené protihlukové izolace.

Vrstvené bezpečnostní sklo je z hlediska bezpečnosti a odolnosti proti vloupání rozhodně efektivnějším řešením v porovnání s nákladnými, na údržbu náročnými a často neestetickými ochrannými systémy, jakými jsou různé nalepovací fólie či mříže. Důkazem je neustále a rychle rostoucí podíl vrstveného bezpečnostního skla např. v otvorových výplních (viz tabulka 1.).

2011 2012 2013 2014 2015
% podíl vrstveného skla v oknech 11,5 13,5 14,5 16,5 17

Tabulka 1.: Podíl vrstveného skla v oknech v České republice

Z uvedených čísel je patrný postupný nárůst použití vrstvených bezpečnostních skel v oknech v České republice. Je ale nutné podotknout, že trend v západní Evropě je mnohem rychlejší a podíl vrstvených bezpečnostních skel v izolačním zasklení se pohybuje na úrovni 50%.
