Konstrukční systémy dřevostaveb: Lehký a těžký dřevěný skelet

Skeletové dřevostavby v principu využívají sloupků a vodorovných prvků jako hlavní rámové nosné konstrukce. Dle stylu skladby prvků a průřezů s jakými se pracuje, rozlišujeme tzv. lehký a těžký dřevěný skelet. U těchto rámů je nutné dbát na dodržení tuhosti konstrukce, čehož se dosáhne šikmým zavětrováním, tuhou podlahovou či střešní deskou a stěnovými ztužidly zpravidla OSB deskami. Skelet se pak doplňuje o sendvičové stěny složené především z tepelné izolace a fasády.

Lehký skelet „Two by four“

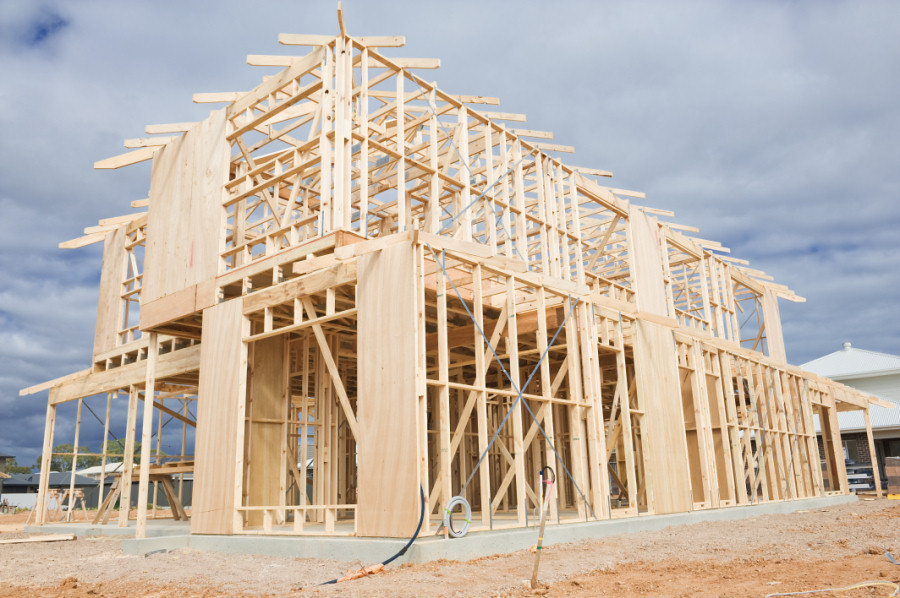

Lehký skelet © Lev - Fotolia.com

Svislá nosná konstrukce domu je tvořena subtilními tyčovými prvky obdélníkového průřezu. Předem vyrobené prvky se sestavují na stavbě do rastru, který tvoří základní dispozici domu. Svislé zatížení přenášejí svislé sloupky, ukončené vodorovnými prvky. Vodorovné prvky rovněž vymezují parapety a nadpraží budoucích otvorů ve stěnách.

Konečná tuhost stěn je dosažena až po doplnění rastru deskovými materiály, většinou cementovláknitými nebo dřevoštěpkovými. Prostor mezi jednotlivými sloupky rastru se vyplňuje tepelnou izolací. Z tyčových a deskových materiálů se vytváří i strop. Dřevěná nosná konstrukce není po dokončení stavby viditelná. Z vnější strany obvodových stěn se provádí vrstvy další tepelné izolace a fasádní konstrukce.

Výhodou konstrukce z lehkého skeletu je možnost snadno změnit dispozici a polohu otvorů ještě v průběhu stavby nosné konstrukce, při nutnosti ověřit změnu z hlediska statiky a dalších požadavků.

Lehký skelet rozeznáváme druhu patform frame a baloon frame. Jak již název napovídá, první jmenovaný řeší svislé stěnové sloupky klasicky po patrech, kdy jsou vždy vytvořeny sloupky prvního podlaží, na ztužující rám jsou položené stropní nosníky a pokračuje se dalším patrem. Baloon frame má oproti tomu svislé sloupky průběžné přes více podlaží a k nim jsou přichyceny stropní trámy.

Těžký dřevěný skelet

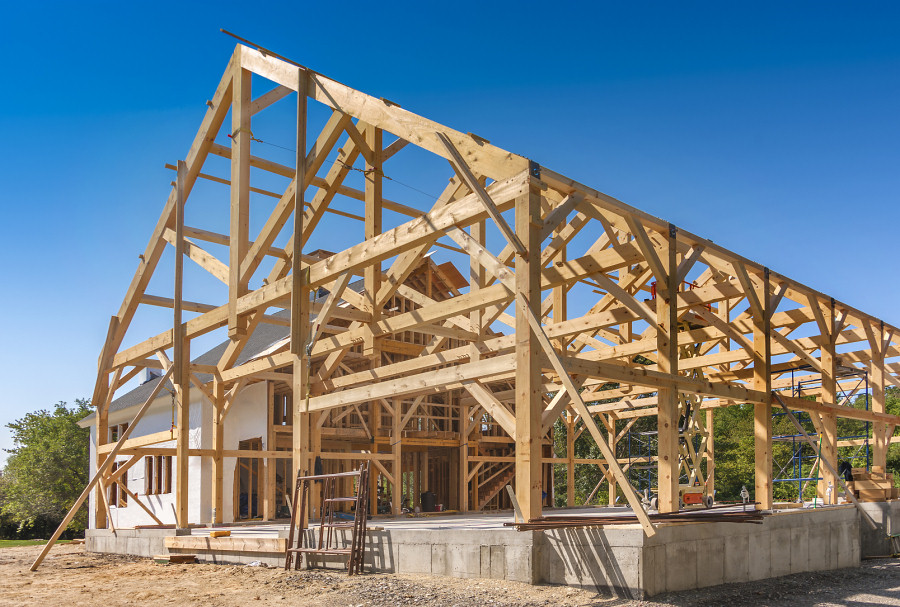

Těžký skelet © Christian Delbert - Fotolia.com

Nosná konstrukce je tvořena sloupy a průvlaky masivních nebo složených průřezů. Většinou se využívá lepeného lamelového dřeva (Glulam) nebo vrstveného dýhovaného dřeva (LVL). Skeletovou konstrukci je nutné vhodně vyztužit proti působení vodorovných sil. Proto je velmi důležité věnovat pozornost řešení stropní konstrukce, jejíž tuhost ovlivňuje celkovou tuhost celé stavby. Přenos vodorovných sil do základů je pak řešen ztužidly stěnovými nebo příhradovými. Velmi důležité je věnovat pozornost řešení detailů napojení jednotlivých dílů, a tím i celkovému statickému schématu konstrukce.

Dimenze prvků se podřizuje statickým požadavkům v závislosti na dispozici, vzdálenosti sloupů a rozpětí průvlaků. Nosná konstrukce je obvykle přiznaná v interiéru. Na skelet se z vnější strany montuje obvodový plášť zajišťující veškeré izolační funkce. Obvodový plášť je možné konstruovat jak na stavbě (pak se podobá systému lehkého skeletu) nebo se na skelet zavěšují obvodové panely připravené předem ve výrobně.

Výhodou staveb s těžkým skeletem je možnost poměrně snadno upravovat dispozici i po dokončení stavby, např. posunutím příčky nebo vnitřního otvoru, podle celkového zvoleného rastru nosných prvků skeletu. Často se takový systém využívá u staveb většího rozsahu, jako jsou školy, výzkumná centra, skladovací prostory nebo administrativní objekty.
