Příprava teplé vody více o tématu

Bezpečnost ohřívačů a ohřev velkého množství vody

Ohřívače vody by se daly přirovnat k topné soustavě. Také zde máme zdroj tepla, ohříváme médium – vodu, která při ohřevu mění svůj objem, tím se mění i tlak v uzavřené nádobě. S tím se musí zásobníkový ohřívač vyrovnat pomocí bezpečnostní armatury pojistného ventilu. Soustava pro ohřev většího množství vody (například pro bytový dům či výrobní závod) již vyžaduje složitější zařízení.

Bezpečnost provozu ohřívačů vody

Umístění armatur na přívodní potrubí studené vody pro zajištění bezpečnosti provozu ohřívačeUmístění armatur na přívodní potrubí studené vody pro zajištění bezpečnosti provozu ohřívače

Zabezpečovací prvky a jejich zapojení je různé v závislosti na druhu ohřívače a množství ohřívané vody. V domácnostech se nejčastěji používají elektrické zásobníkové ohřívače vody. Na přívodním potrubí do ohřívače se osazují armatury předepsané normou. Za sebou se instalují do potrubí uzavírací ventil a kombinovaný ventil, který zahrnuje pojistný ventil a zpětnou klapku. Z pojistného ventilu je svedena hadička k podlahové vpusti pro případ potřeby odpuštění vody za účelem snížení tlaku. V případě, že je ohřívač umístěný nad vanou, hadička napojena být nemusí. Přebytečná voda může odkapávat přímo do vany. Součástí každého ohřívače vody musí být teploměr s čidlem umístěným v horní třetině ohřívače nebo na výstupním potrubí před uzavírací armaturou.

U větších nebo složitějších ohřívacích celků může zabezpečovací zařízení zahrnovat teplotní a ovládací zabezpečovací zařízení, teplotní pojistné armatury, pojistné ventily pro vodu, páru a expanzní vodu, hydraulické pojistné skupiny nebo pojistné skupiny pro expanzní vodu.

Zájemcům o podrobnosti doporučuji text na TZB-info.

Ohřev vody ve velkém množství

Mnoha lidem se cena, kterou mají zaplatit za teplou vodu ze soustav CZT, zdá přemrštěná. Je to jeden z důvodů, proč v některých činžovních domech vznikají lokální kotelny určené pro vytápění a ohřev teplé vody. V těchto domech, kde se počítají byty na desítky, je ohřev vody zajišťován nejčastěji plynovými kotly, které bývají zapojeny kaskádově. Kotle jsou v létě využívány jen k ohřevu vody pro užitkové účely. V zimě ohřívají navíc vodu pro vytápění.

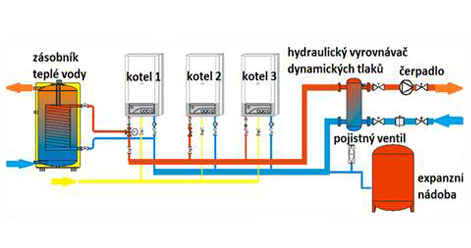

Obrázek ukazuje zapojení 3 kotlů do kaskády. Takto může být zapojeno kotlů mnohem více. Jejich počet a výkon závisí na požadované dodávce tepla. Celkový tepelný výkon kotlů zapojených do kaskády může být několik stovek kW.

Velikost zásobníku teplé vody v domech s mnoha byty závisí na její spotřebě, potažmo na počtu obyvatel, kteří vodu odebírají. Zásobníky teplé vody se vyrábí ležaté nebo stojaté. Ležaté jsou vhodné pro menší množství vody (jen stovky litrů) z důvodu mechanického namáhání. Stojaté zásobníky mají objem několik stovek až tisíc litrů. Většinou se do soustavy osazují dva případně i tři zásobníky.

U hromadného odběru teplé vody může občas docházet k nerovnoměrným odběrům a v důsledku toho k poklesu teploty vody. Je proto třeba mít k dispozici zdroj ohřevu vody o dostatečném tepelném příkonu. Norma ČSN 060320 povoluje teplotu teplé vody v místě odběru 45°C jen výjimečně.

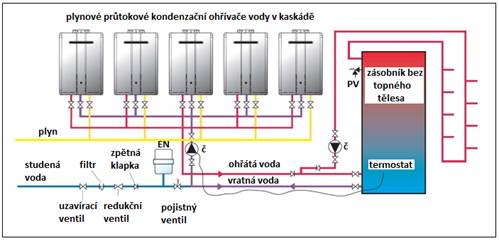

Ohřev vody kondenzačními plynovými průtokovými ohřívači zapojenými do kaskády

Kaskádové soustavy na ohřev vody jsou určeny nejen domácnostem, ale používají se i ve velkých průmyslových závodech s velkou spotřebou teplé vody. Zapojením těchto ohřívačů do kaskády je možné ohřívat až 20 000 litrů vody za hodinu.

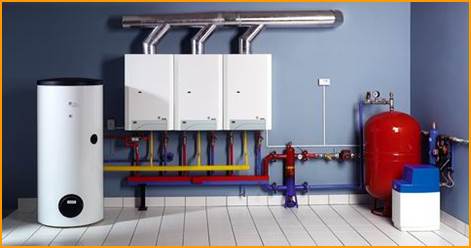

Příklad kaskádového zapojení ohřívačů vody se zásobníkemPříklad kaskádového zapojení ohřívačů vody se zásobníkem
Tepelný příkon a průtok TV při průtočném ohřevu v závislosti na počtu bytůTepelný příkon a průtok TV při průtočném ohřevu v závislosti na počtu bytů

Ing. Jaroslav Dufka

Učitel na SPŠ Otrokovice, učí od roku 1983 předměty Vytápění, Plynárenství, Vodoinstalace a další odborné předměty žáky-učně v oboru vzdělání instalatér a studenty maturitního studia. Napsal 10 knih o vytápění, je členem redakční rady časopisu Topenářství+Instalace.
