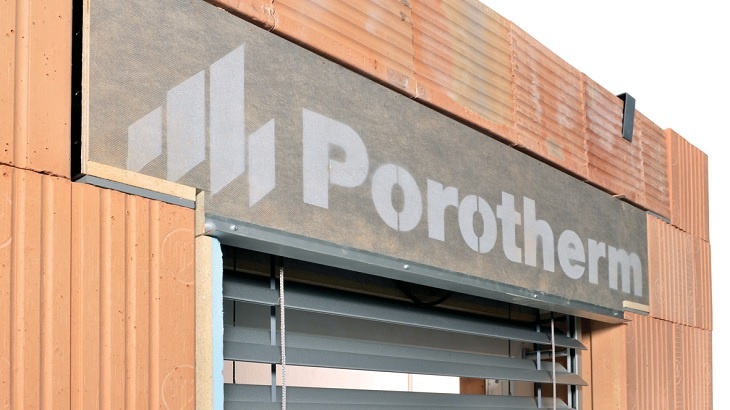

Použití nových překladů je variabilní jak pro venkovní rolety, tak pro žaluzie

Během posledních let stále více stoupá obliba venkovních žaluzií, a proto se akciová společnost Wienerberger cihlářský průmysl rozhodla nabídnout zákazníkům nové a zcela vyhovující řešení překladů pro zabudování stínicí techniky, které zároveň tvoří ideální podklad pod vnitřní i vnější omítku.

Keramobetonové překlady Porotherm KP Vario, uvedené na trh v roce 2009, se dosud používaly ve spojení s tepelněizolačním dílem Porotherm Vario. Tento díl má vybrání pro zabudování rolet v hliníkové schránce velikosti 165×165 mm, přičemž výška tohoto prostoru neumožňuje zabudovat žaluzie stínící francouzské okno bez speciálního systému ovládání žaluzií. Protože použití venkovních žaluzií nebylo dříve tak rozšířené, nebyl tento handicap překladů Porotherm KP Vario tak významný, protože bylo možné polystyrénový tepelněizolační díl i upravit seříznutím na potřebnou výšku vybrání. Jak u rolet, tak u žaluzií přitom tvořilo přední čelo hliníkové schránky stínicího prvku ne zcela ideální podklad pro fasádu.

Během uplynulých let však stále stoupá obliba venkovních žaluzií, a proto se akciová společnost Wienerberger cihlářský průmysl rozhodla odstranit částečný handicap u žaluzií a nabídnout zákazníkům nové a zcela vyhovující řešení pro oba druhy stínicí techniky.

Protože nosná část překladu je podle názoru společnosti i stavební veřejnosti velice zdařilá, tj. variabilní pro všechny tloušťky stěn, staticky dostatečně únosná případně i v kombinaci s překlady Porotherm KP 7 a se ztužujícím věncem, umožňuje ruční manipulaci s jednotlivými prvky překladu, byla tato část převzata i do nového řešení. Jedinou změnou je záměna diagonální smykové výztuže za ortogonální u překladů délky 200 cm a větší – viz obrázek překladů.

Zásadní pozornost byla věnována té části překladu, do které se zabudovávají stínicí prvky. Z maximalistických požadavků na výšku rolet a žaluzií byly odvozeny rozměry prostoru potřebného pro zabudování stínicí techniky. Rolety vyžadují minimální šířku 175 mm, žaluzie minimální výšku 265 mm. Navíc bylo rozhodnuto, že nový vnější díl překladu bude mít i dostatečně tuhé přední čelo, na které bude možné provést fasádu i bez zabudovaného stínicího prvku. Tím se výrazně rozšířila univerzálnost použití, od které byl i odvozen nový název překladu – Porotherm KP Vario UNI. Velice důležitý byl i výběr nejvhodnějších materiálů, ze kterých měla být nová univerzální schránka sestavena. Požadavky na minimální hmotnost a co nejvyšší tuhost schránky, vyhovující tepelně-technické řešení při minimálních tloušťkách stěn schránky nakonec nejlépe splnila kombinace dvou moderních materiálů – tuhost zajišťují 15 mm silné desky z purenitu®, materiálu na polyuretanové bázi tvrdé pěny PIR, a tepelněizolační vlastnost dodává zadní stěna schránky tloušťky 60 mm z desek z PUR-pěny, které jsou zespodu vyztuženy lištou z purenitu®. Oba boky jsou nad úložnými deskami schránky vyplněny běžným pěnovým polystyrénem EPS pro zamezení přestupu tepla tímto bočním směrem.

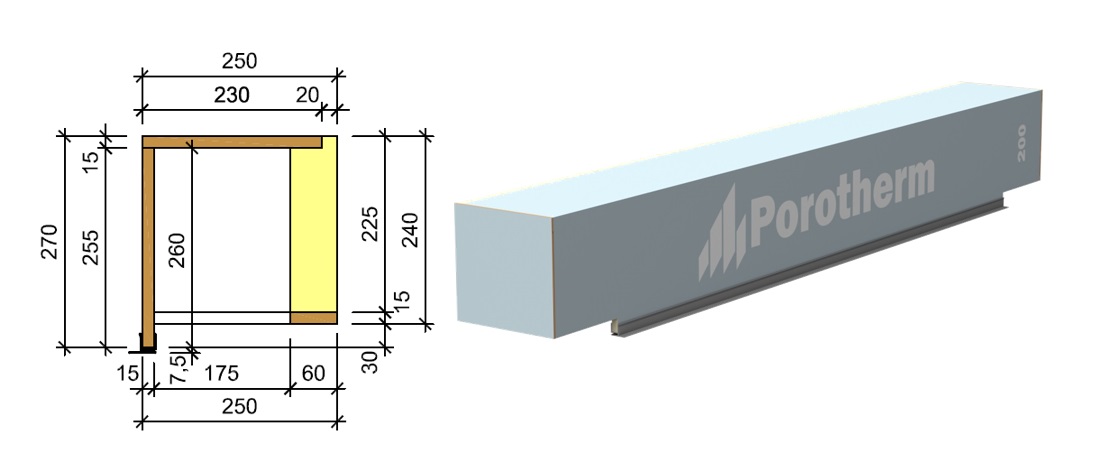

Rozměry a finální vzhled schránky jsou následující:

Výrobcem schránek je firma SM produkt spol. s r. o., která je zároveň dodavatelem revizních klapek pro rolety a žaluzie montované do schránek Vario UNI bez hliníkového boxu. Tento způsob zabudování stínicích prvků je totiž další možností použití univerzálních schránek.

Před uvedením na trh byla nová univerzální schránka nejprve podrobena čtyřem zkouškám. Odolnost proti povětrnosti univerzální schránka prokázala během dvou a půl měsíce zimního období od 12/2014 do 02/2015, kdy během této doby nedošlo k žádné degradaci materiálů, ze kterých je schránka zhotovena.

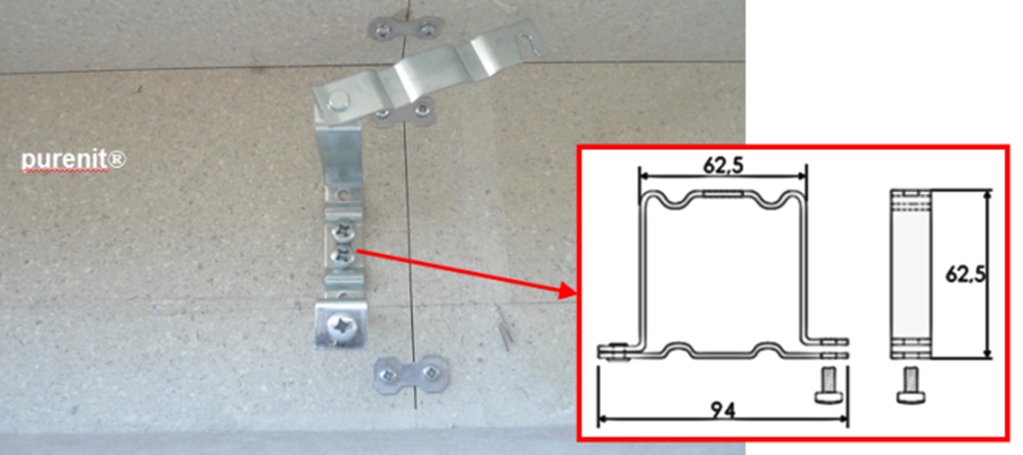

Při další zkoušce byla prověřena odolnost proti vytržení držáků žaluzií z horní desky schránky z purenitu® při montáži bez hliníkového boxu. Držáky unesly více než trojnásobné zatížení, které je na jeden držák povoleno. Obdobná zkouška byla provedena na kotvení držáků rolet při montáži bez hliníkového boxu, přičemž k uchycení byly použity kovové rozpínací hmoždinky dynamicky a cyklicky zatěžované automaticky spouštěnou a vytahovanou roletou. Počet zkušebních cyklů odpovídal cca 5 rokům používání a na uchycení držáků nedošlo k žádným změnám.

Poslední zkouškou bylo praktické použití schránek na stavbě. To potvrdilo, že se s nimi velmi snadno manipuluje, a proto je i jejich osazení do maltového lože poměrně jednoduché. Ukázalo se, že před zatuhnutím malty je vhodné schránky z boků zafixovat např. montážní pěnou ve spáře mezi schránkou a přizděnými cihlami.

Všechny zkoušky tedy dopadly na výbornou, a tak nic nebránilo zahájení prodeje. Schránky jsou baleny do bublinkové fólie a uvnitř je přibalen obrázkový montážní návod. Na webových stránkách www.wienerberger.cz je umístěn technický list se statickými údaji, podrobným návodem k montáži, postupem pro objednání překladů a vzorovými detaily. Je zde také uveden postup pro použití univerzálních schránek v kontaktně zateplených cihelných stěnách. V tomto případě je nutné schránku shora uchytit pomocí konzolek do ztužujícího věnce, aby se předešlo vyklopení schrány ze stěny vlivem zatížení vlastní tíhou a případně i roletou nebo žaluzií bez hliníkového boxu přikotvenou do schránky.

Výhody nových univerzálních překladů Porotherm KP Vario UNI:

  • variabilní použití jak pro venkovní rolety, tak pro žaluzie;
  • speciálně vyvinuté pro stavby z kompletního cihlového systému Porotherm – stejná modulová výška jako u cihel Porotherm;
  • pro otvory šířky max. 3000 mm;
  • pro rolety se standardními lamelami do otvoru výšky max. 2530 mm, pro žaluzie s lamelami např. typu Z 90 do otvoru výšky max. 2750 mm;
  • překlady bez tepelných mostů;
  • šetří náklady na energie – v zimě na vytápění, v létě na chlazení (klimatizaci);
  • špičková požární odolnost;
  • výborná ochrana proti hluku;
  • vysoká únosnost pro všechna rozpětí;
  • do délky 1750 mm včetně jsou prefabrikované překlady plně samonosné;
  • překlady délky 2000 mm a větší jsou po zabetonování plně staticky účinné ve spřažení se ztužujícím věncem;
  • při extrémních požadavcích na únosnost překladu je možné započítat vyztužení věnce;
  • optimální poloha okna vůči parapetům;
  • vhodné pro všechny tloušťky vnějších stěn od 380 do 500 mm;
  • umožňují ruční manipulaci a montáž;
  • snadná identifikace překladů a univerzálních schránek – délkový rozměr překladů je uveden přímo na výrobcích;
  • návod na správné osazení překladů přibalený přímo u každého výrobku;
  • tvoří ideální podklad pod vnitřní i vnější omítku;
  • možnost snadné dodatečné montáže stínicí techniky a její revize, opravy či výměny.
