Téma: Vytyčení a zaměření stavby

Geodeti na stavbě - práce pro katastrální účely

Služby geodetů využijeme nejen při určení polohy budoucích základů. Úkolem geodeta je také vyměřovat a zakreslovat stavby již stávající. Jsou to práce pro účely katastru a slouží k vytváření měřických podkladů pro provádění změn v souboru geodetických informací platného katastru a k vytyčování hranic pozemků.
Geodeti na stavbě - práce pro katastrální účely

1. Vytyčení vlastnické hranice pozemku

Toto vytyčení je nutné např. v případě, kdy stavebník nezná přesnou polohu vlastnické hranice pozemku, na kterém bude umisťovat stavbu budovy či plotu.. Mapovým podkladem pro toto vytyčení je buď katastrální mapa nebo právně platný geometrický plán. Tyto podklady je povinen si obstarat geodet v dokumentaci katastrálního úřadu. Vytyčení hranic pozemku se provádí převážně polární metodou s využitím digitálních údajů, přenesených do paměti totální stanice. Vytyčené lomové body hranic se v terénu vyznačují plastovými mezníky.

K seznámení s výsledky vytyčení hranic musí být geodetem pozváni všichni vlastníci sousedních pozemků. Geodet poté vypracuje dokumentaci o vytyčení – protokol o vytyčení s hlavními popisnými údaji o vytyčení a vytyčovací náčrt s grafickým zákresem vytyčených hranic a seznamem souřadnic lomových bodů hranic. Originál dokumentace o vytyčení předá geodet objednateli, kopie pak katastrálnímu úřadu a vlastníkům sousedních pozemků.

2. Zaměření stavby za účelem jejího vyznačení v katastrální mapě

Zaměření nové stavby (např. rodinného domu) provádí oprávněný geodet ve státním souřadnicovém systému S-JTSK. (připojení se provádí buď pomocí geodetické aparatury GPS nebo pozemním měřením na pevné geodetické body s využitím tzv. totálních stanic). Krom lomových bodů (rohů nové stavby) se kontrolně zaměřují i pevné identické body, které jsou již zakresleny v katastrální mapě.

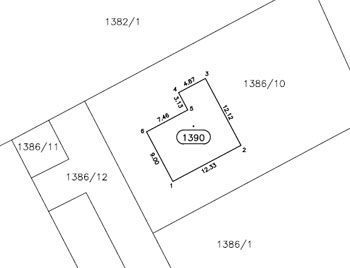

ukázka grafické části geometrického plánu

Toto zaměření nové stavby je dokumentováno tzv. geometrickým plánem, což je technický podklad pro zápis změny do katastru nemovitostí a pro vyznačení této změny v katastrální mapě.

Geometrický plán obsahuje grafické znázornění parcel před a po změně, výkaz výměr parcel před a po změně, výkaz údajů o bonitách parcel, seznam souřadnic lomových bodů a popisové pole.

Geometrický plán vyhotovuje oprávněný geodet nejdříve v předem stanovené digitální podobě a po jeho potvrzení katastrálním úřadem je možno vytisknout plán v papírové podobě, na které se vyznačí potvrzení katastrálního úřadu a ověření úředně oprávněným inženýrem. Objednateli se předá potřebný počet stejnopisů . Geometrický plán je jedním z nezbytných dokladů pro kolaudaci stavby.

Ing. Jiří Neuwirt

Ing. Jiří Neuwirt je úředně oprávněný zeměměřický inženýr s 25-letou praxí v oboru. Specializuje se převážně na geodetickou činnost pro projekci a realizaci staveb
