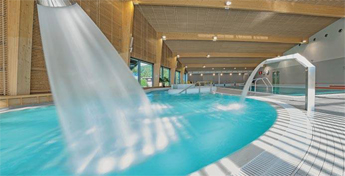

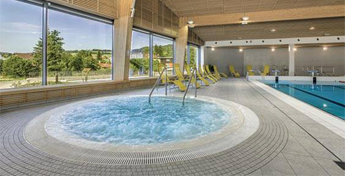

Bazénová hala v Sušici s konstrukcí Haas Fertigbau

V červnu tohoto roku byl slavnostně otevřen bazén v Sušici, kde společnost Haas Fertigbau Chanovice s. r. o. realizovala nosnou konstrukci střechy a bočních stěn z prvků z lepeného lamelového dřeva.
Bazénová hala v Sušici s konstrukcí Haas Fertigbau

Hlavní nosnou konstrukci bazénové haly tvoří šest lepených lamelových přímopasých vazníků osazených na masivních dřevěných sloupech proměnného průřezu v osové vzdálenosti 5,4 m o celkovém rozponu od cca 18 m – nejnižší – do cca 25 m – nejvyšší část a štítová stěna tvořená štítovými sloupy v osové vzdálenosti 2,4 m. Vazníky jsou kotveny do železobetonové stěny pomocí ocelových kotevních součástí umožňujících kloubové chování a sloužících k přenosu horizontálních reakcí vyvolaných působením větru na podélnou stěnu.

Také osazení nosníku na dřevěný lepený sloup proměnného průřezu je kloubové. Veškeré dřevěné sloupy jsou k základovým konstrukcím kotveny pevně kloubově. Příčné a torzní stabilitě hlavních lepených vazníků je bráněno masivními rozpěrami z lepeného lamelového dřeva v osových vzdálenostech 4,8 m, umístěných cca 600 mm pod horními líci hlavních lepených vazníků.

Podpůrnou konstrukcí střešního pláště tvoří krokve v osových vzdálenostech 1,0 m kotvené k horním lícům hlavních vazníků. Prostorové tuhosti objektu dále napomáhají dvě větrovací pole pomocí ocelových táhel. K celkové tuhosti objektu přispívá celoplošný záklop střešní roviny a částí boční a štítové stěny deskami OSB. Celkem bylo použito 135 m3 dřeva a cca 5 t oceli a spojovacích prostředků.

Použité materiály

  • hlavní přímopasé vazníky a štítové přímopasé sloupy z lepeného
  • lamelového dřeva pevnostní třídy GL32c
  • hlavní boční sloupy proměnného průřezu z lepeného lamelového dřeva
  • pevnostní třídy GL28h Rozpěry a okenní překlady z lepeného lamelového
  • dřeva pevnostní třídy GL24h
  • krokve z rostlého řeziva pevnosti C24
