FOTOGALERIE: Nízkoenergetický lázeňský dům v Poděbradech

FOTOGALERIE: Nízkoenergetický lázeňský dům v Poděbradech

25. 5. 2017

Poděbrady mají od letošního roku nový lázeňský dům, nabízející lázeňské procedury, rehabilitační, společenský a restaurační provoz. Redakce portálů TZB-info a ESTAV.cz navštívily stavbu v průběhu realizace zděných konstrukcí HELUZ a také po dokončení stavby.

FOTOGALERIE: Nízkoenergetický lázeňský dům v Poděbradech

Prohlédnout fotogalerii34 fotografií

Údaje o projektu:

Projektant/Architekt:	Ing. Radek Petr
Spolupráce:	Ing. arch. Orlin Ilinčev
Realizační firma:	František Petr –TZB

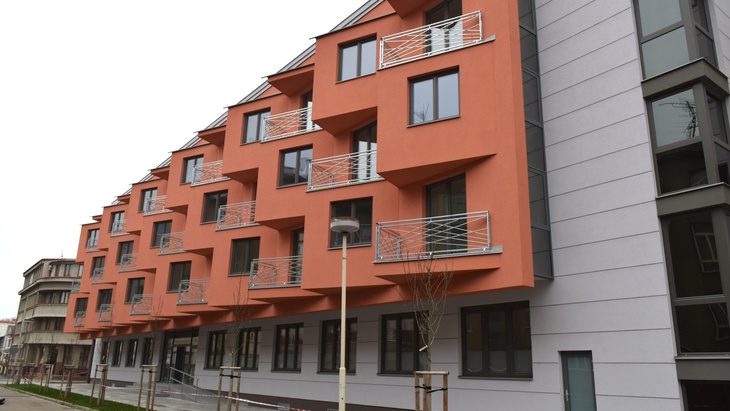

Lázeňský dům v Poděbradech zaplnil volnou parcelu v blízkosti Lázeňského parku

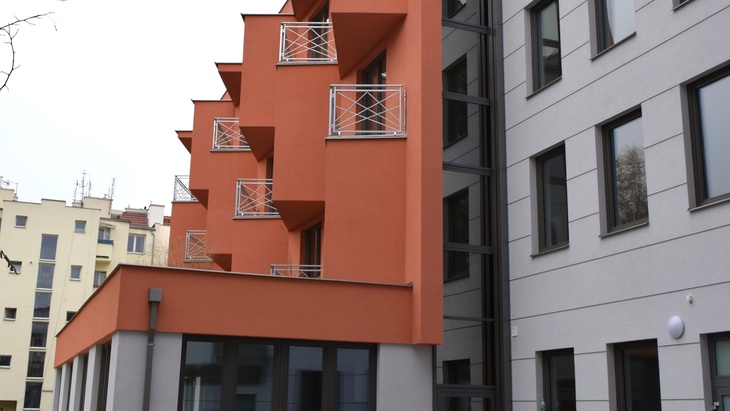

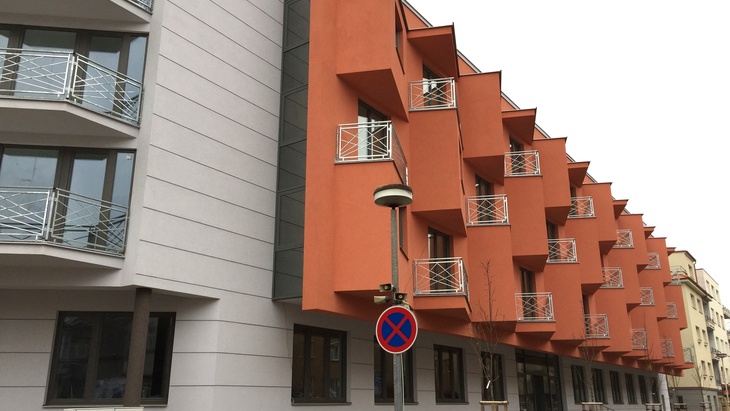

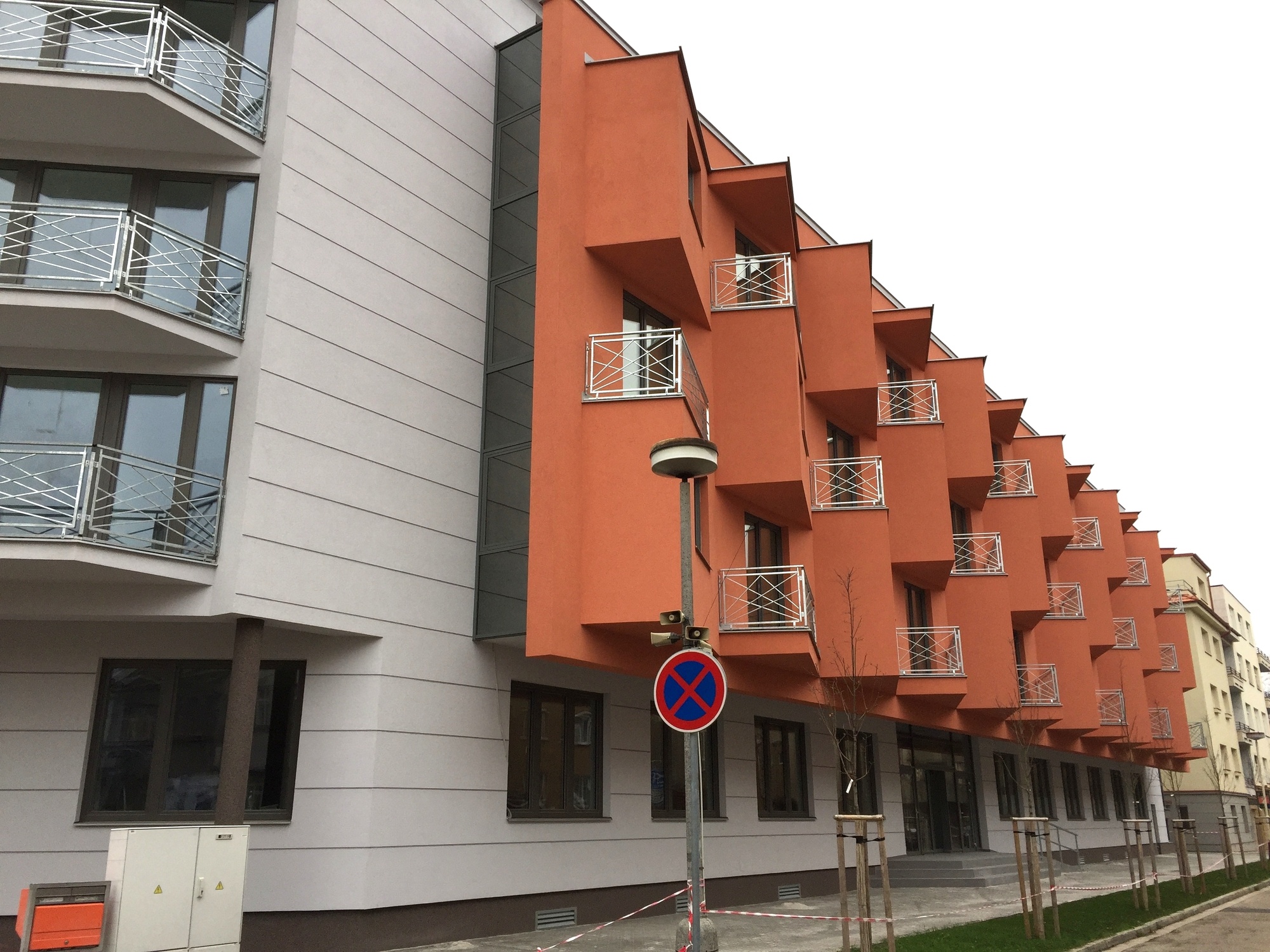

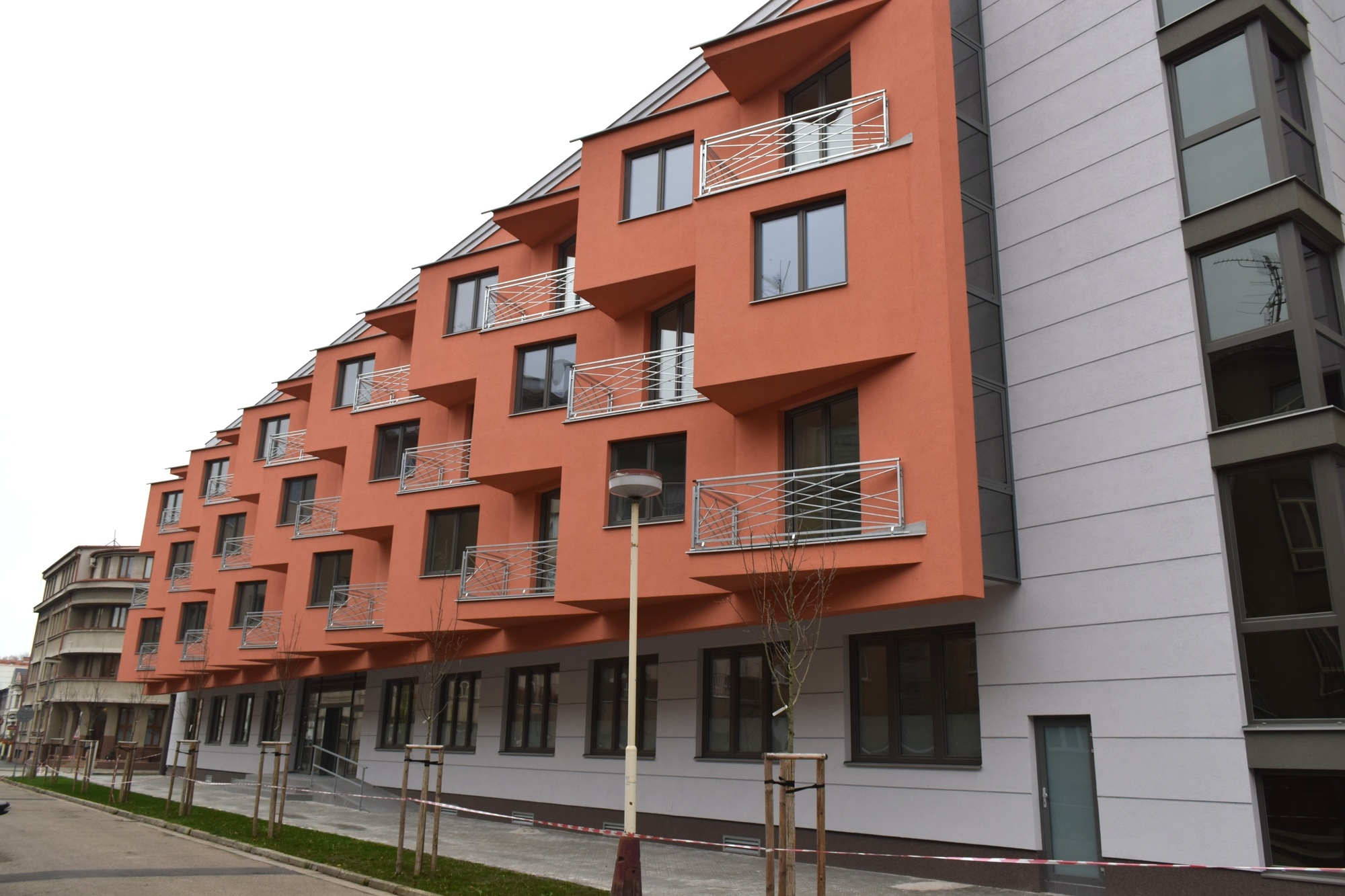

Členitá fasáda lázeňského domu bez kontaktního zateplovacího systému

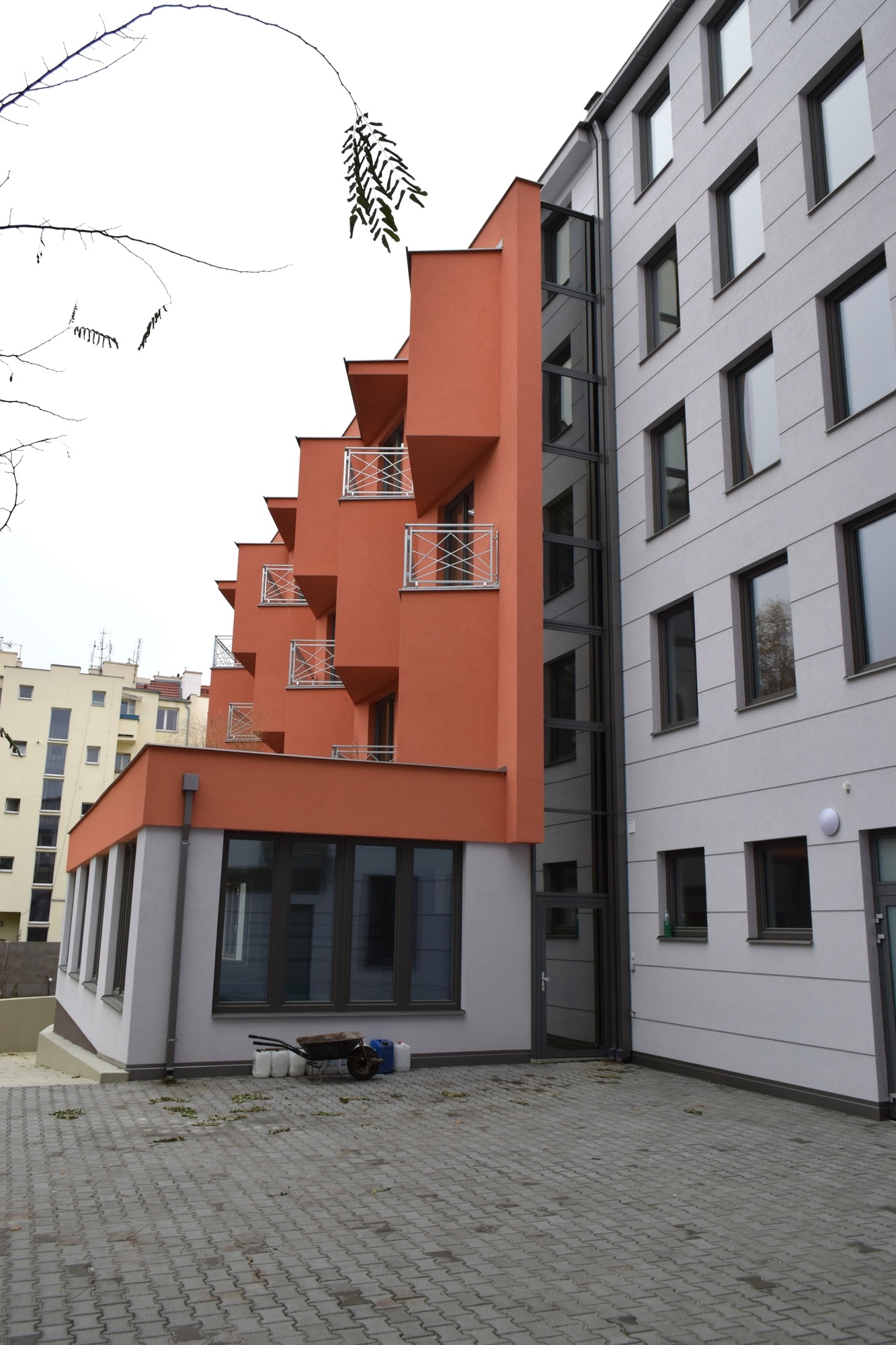

Fasáda lázeňského domu ve vnitrobloku, v přízemí domu se nachází prostory s lázeňskými procedurami a bazén

Nosnou konstrukci domu tvoří kombinace stěnového a sloupového železobetonového skeletu, obvodový plášť tvoří jednovrstvé zdivo z cihel s integrovanou tepelnou izolací HELUZ FAMILY 2in1

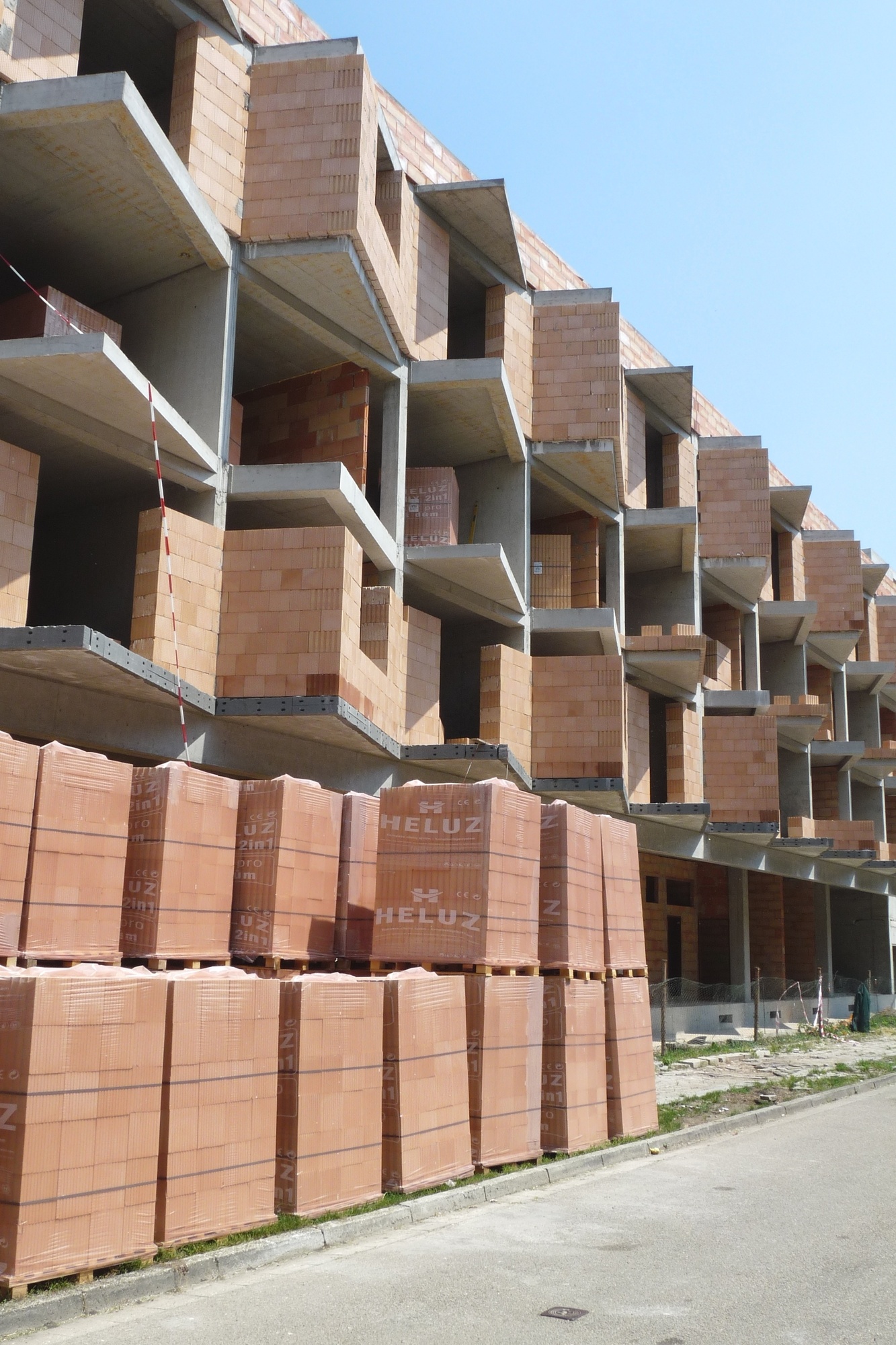

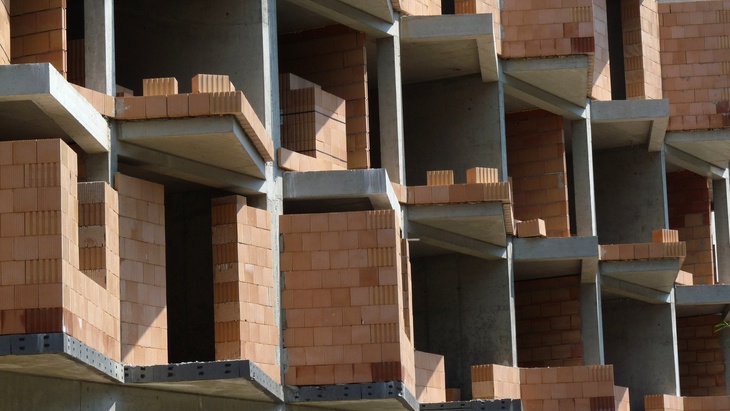

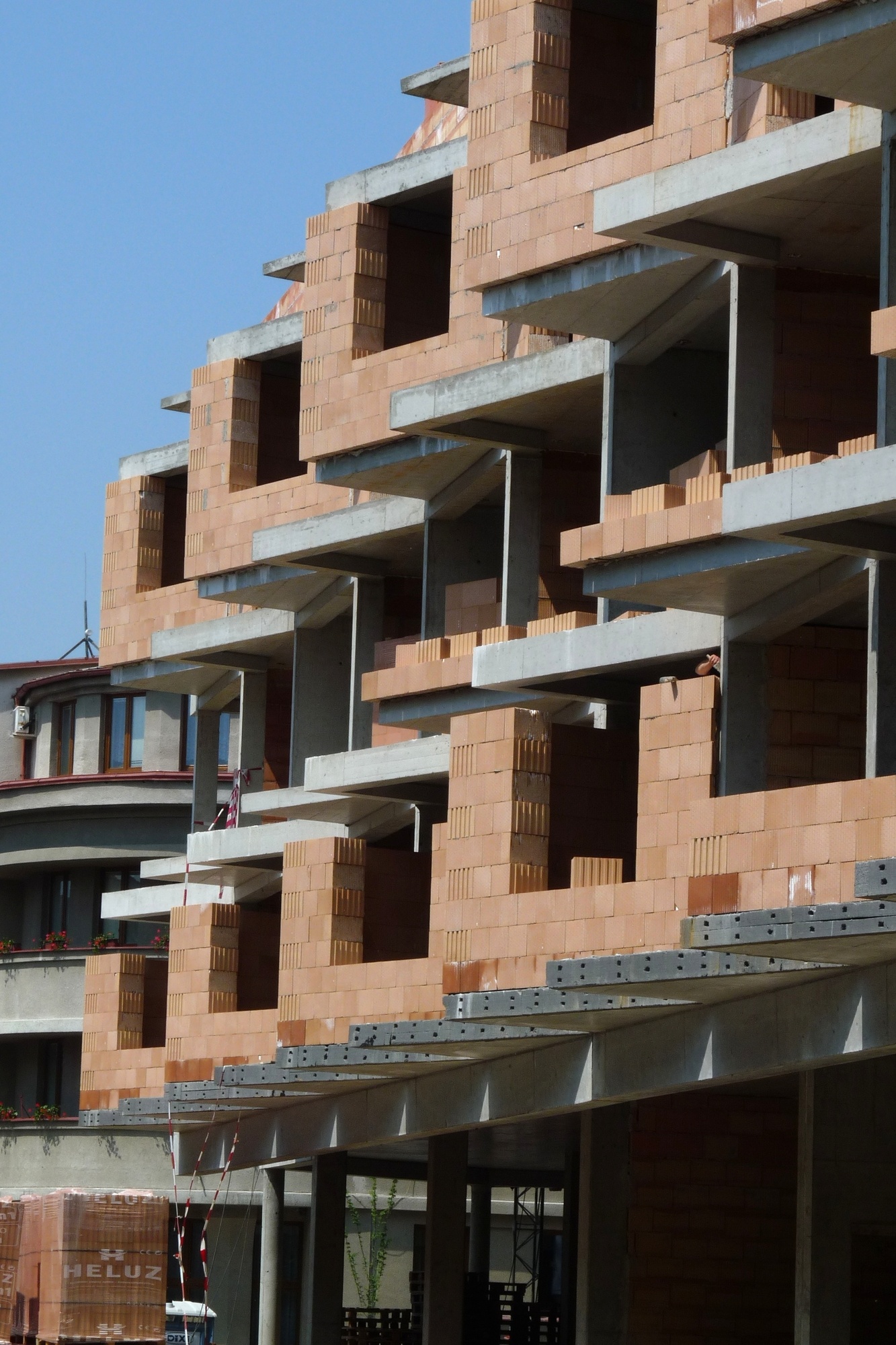

Fasáda domu je členěna konzolami ve stropní železobetonové konstrukci, její tvar zdivo obvodového pláště HELUZ FAMILY 2in1 kopíruje

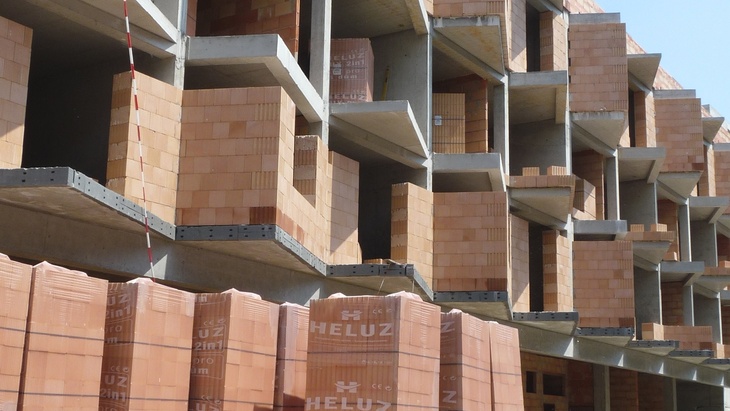

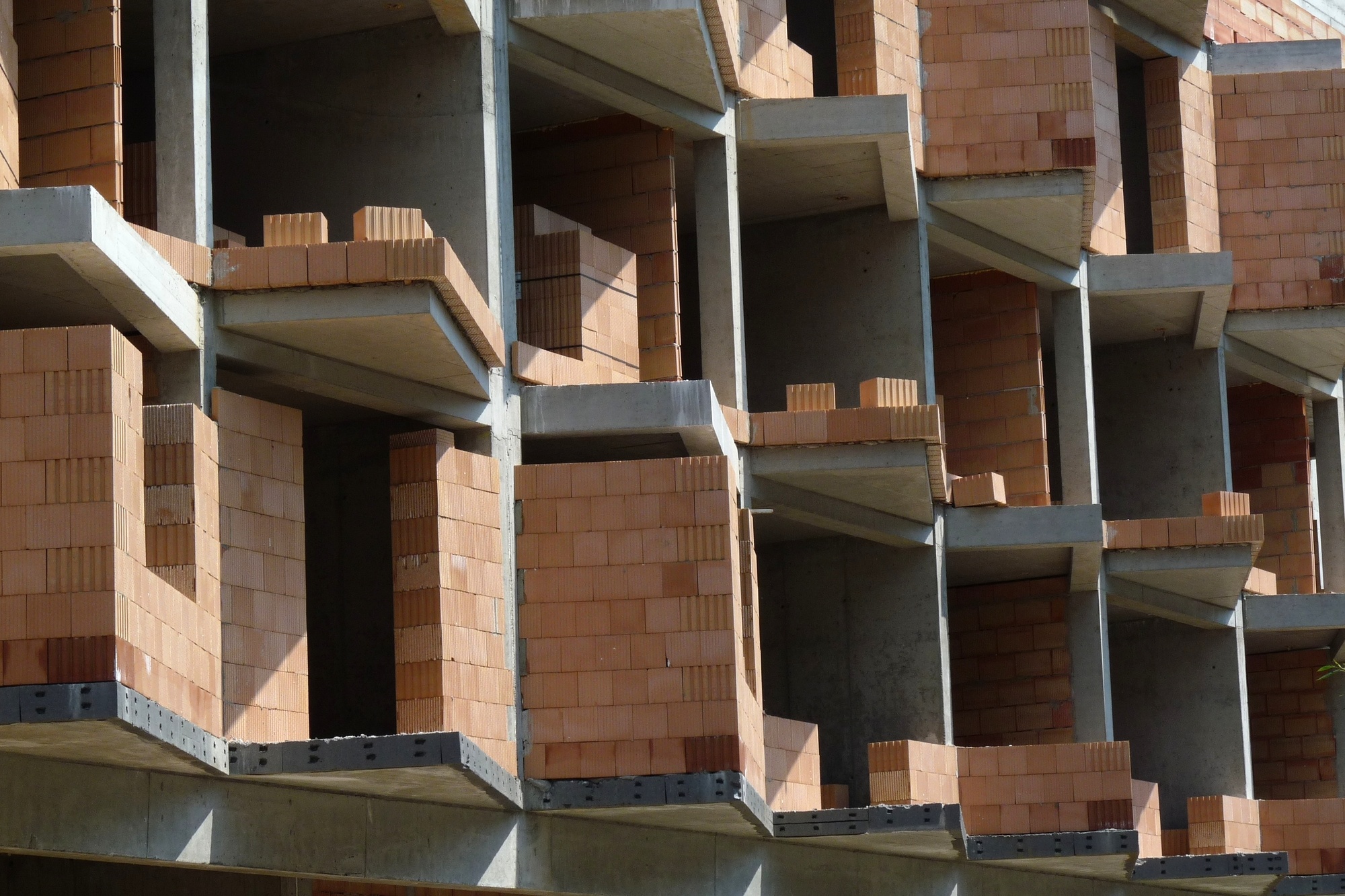

Odvážný, ale proveditelný návrh přesazených zděných konstrukcí včetně stavebních otvorů v technologii jednovrstvého zdiva

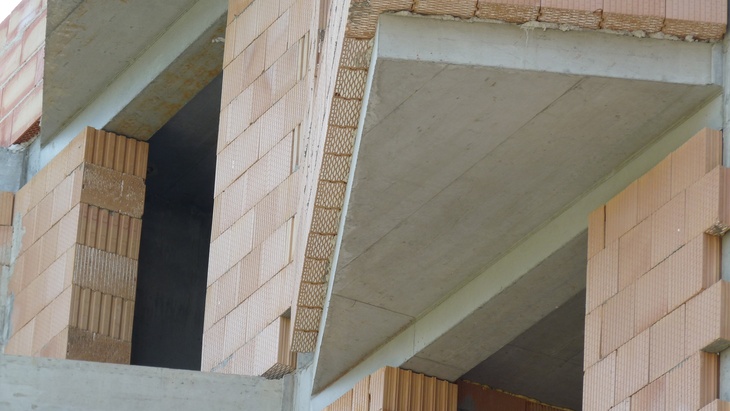

Obvodový plášť z cihel HELUZ FAMILY 2in1 je předsazen přes železobetonovou konstrukci, která je opatřena tepelnou izolací z šedého polystyrenu pro eliminaci tepelných mostů

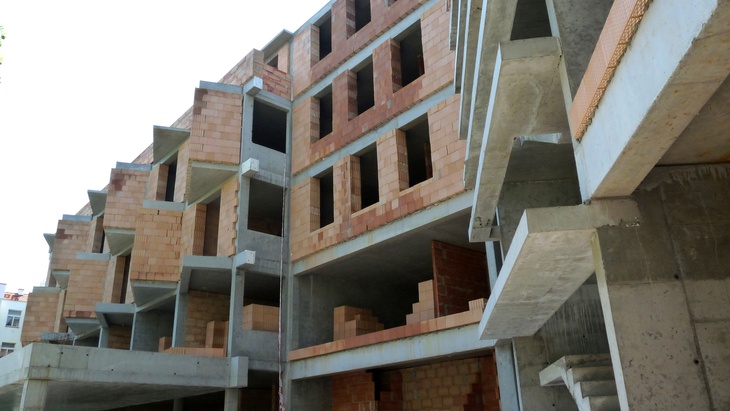

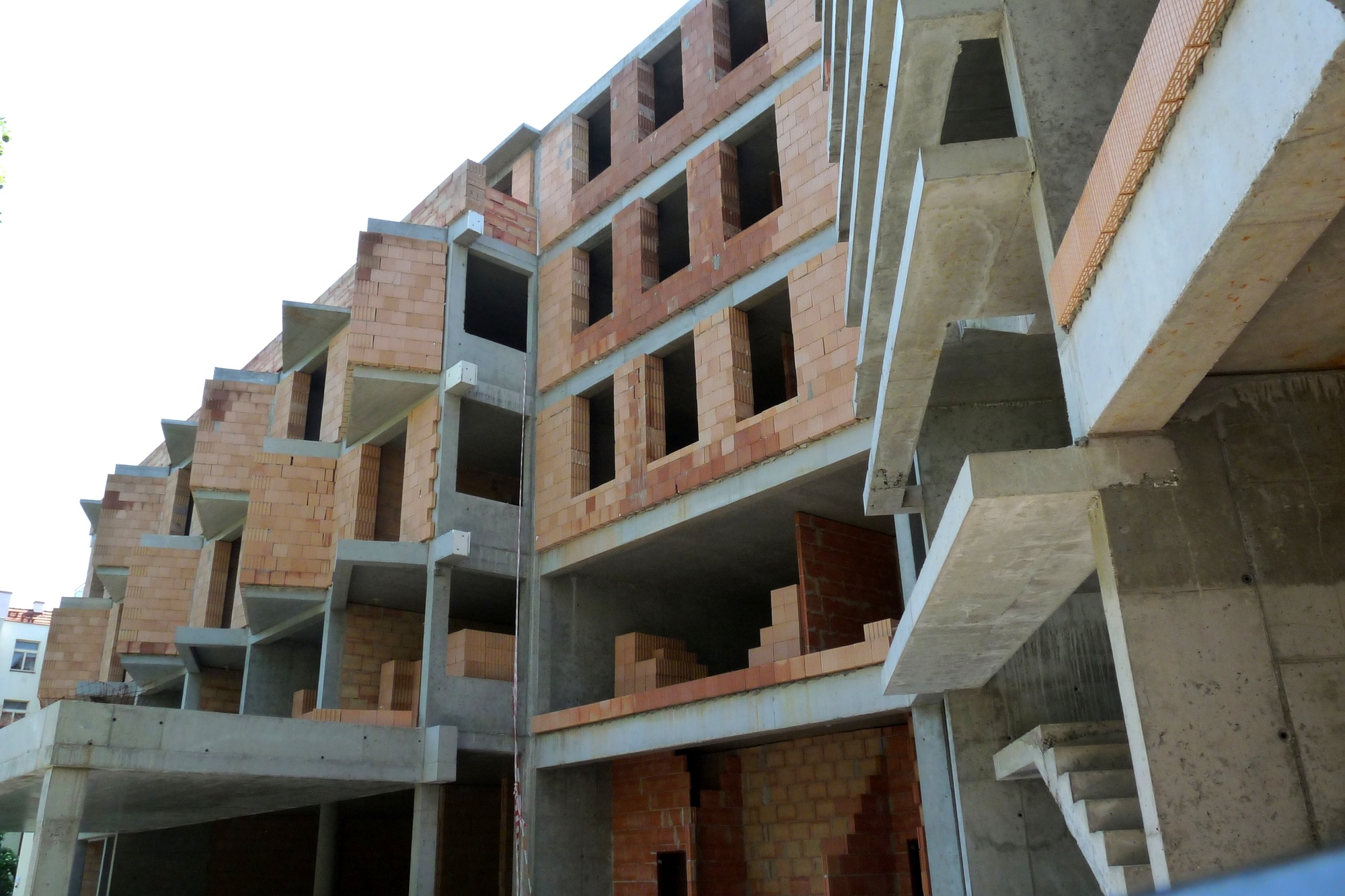

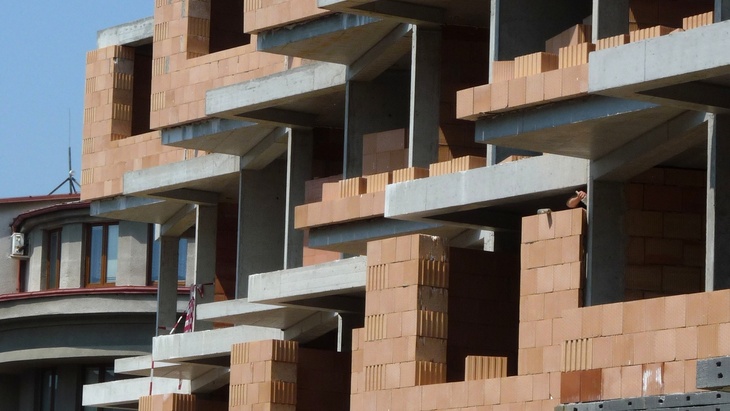

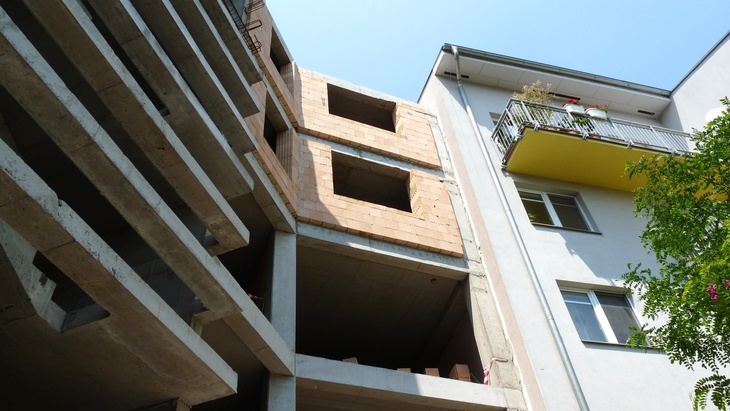

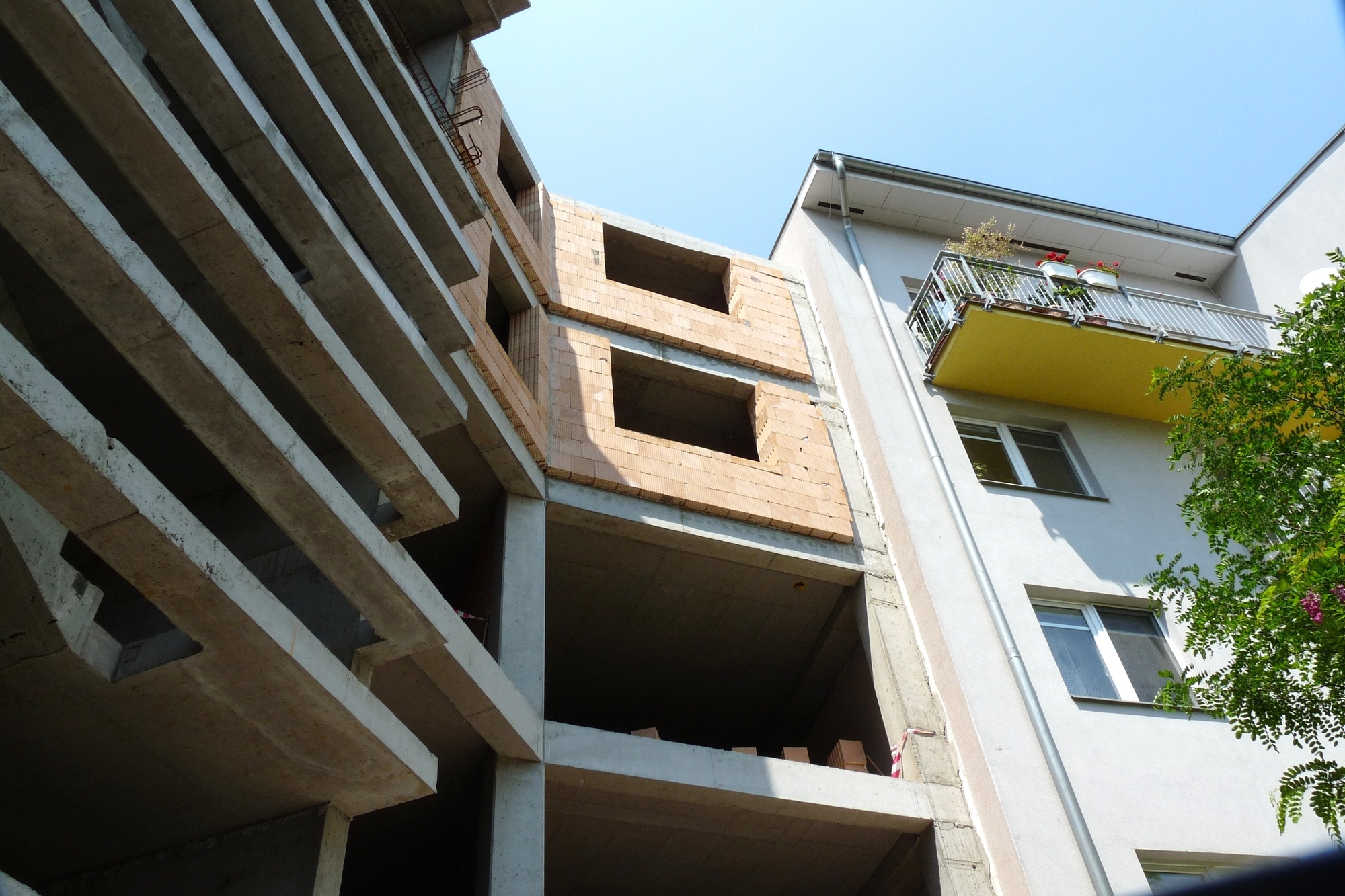

Železobetonový skelet a obvodový plášť z cihel HELUZ FAMILY 2in1 lázeňského domu v Poděbradech

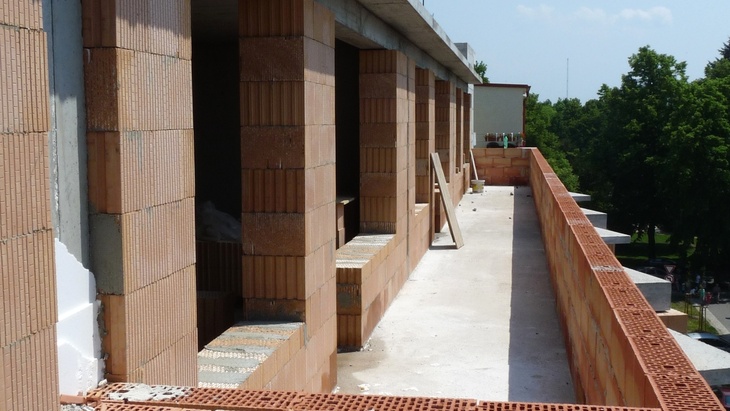

Pokoje v nejvyšším patře mají k dispozici terasu

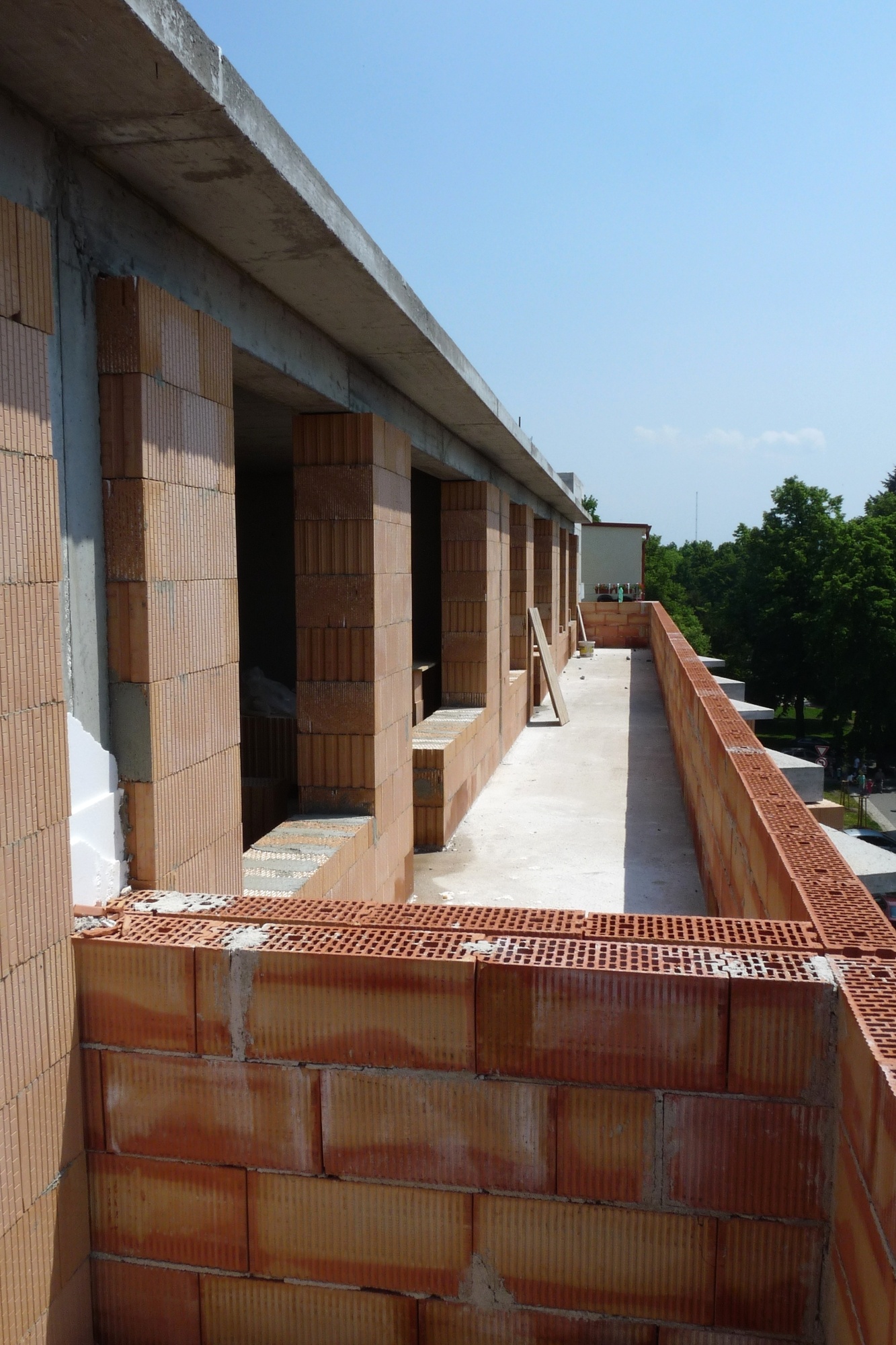

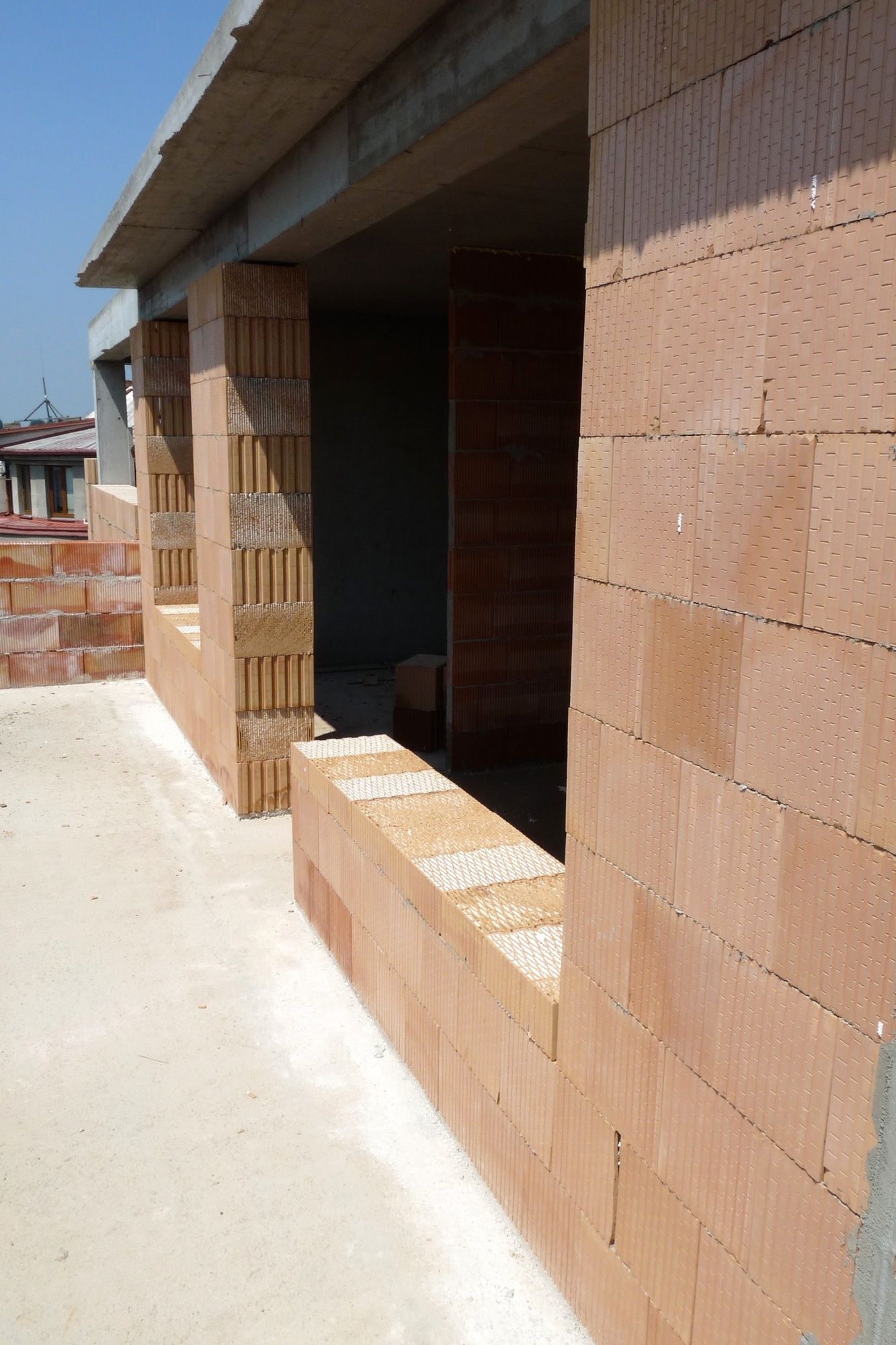

Veškeré vyzdívky na terasách jsou provedeny z cihel HELUZ 20

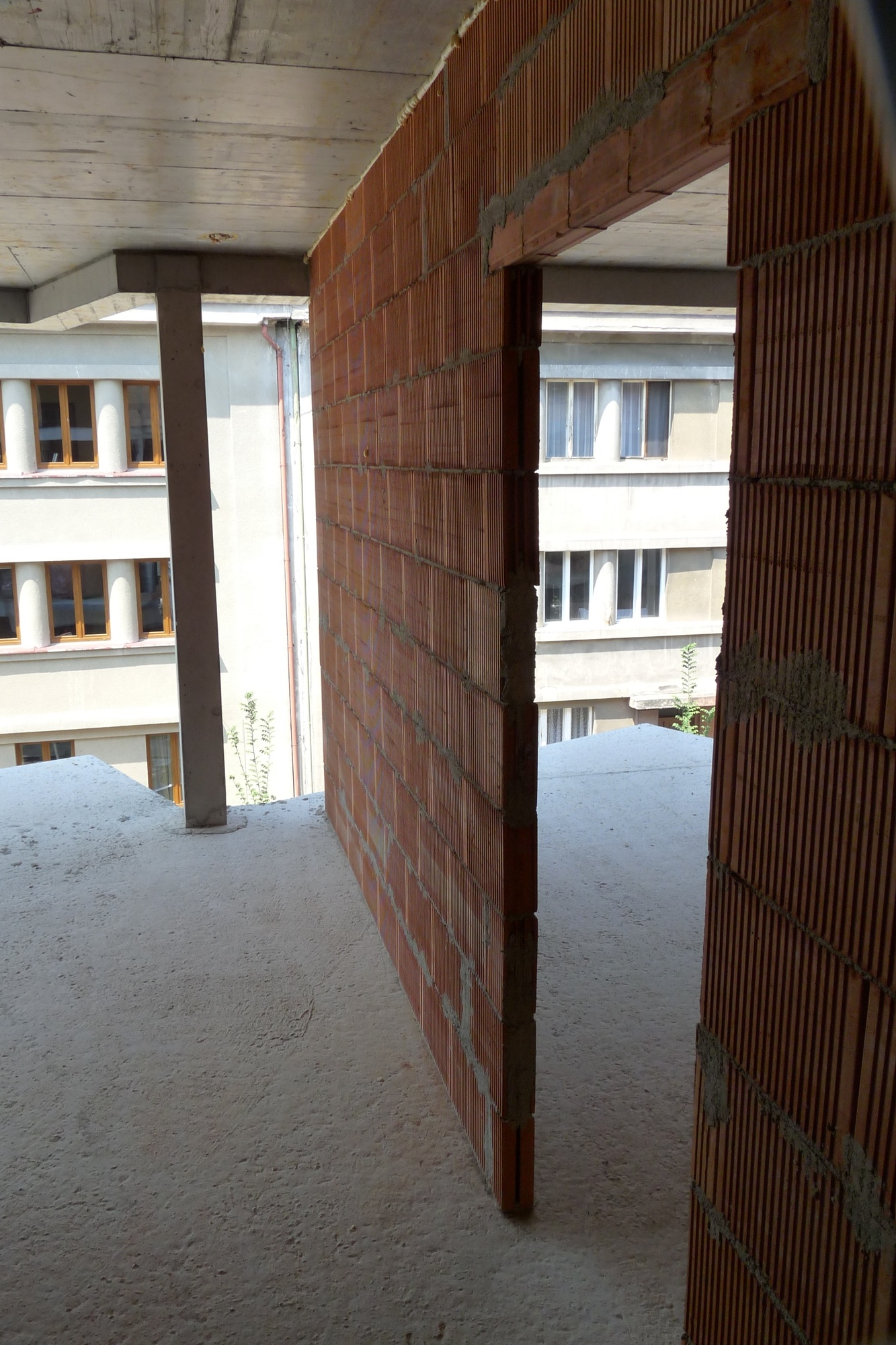

Dobrý projekční návrh umožňuje realizovat z jednovrstvého zdiva (stabilní konstrukce) velmi zajímavé detaily i v napojení na železobetonové konstrukce

Detail zdiva z cihel HELUZ FAMILY 2in1 na fasádě lázeňského domu v Poděbradech

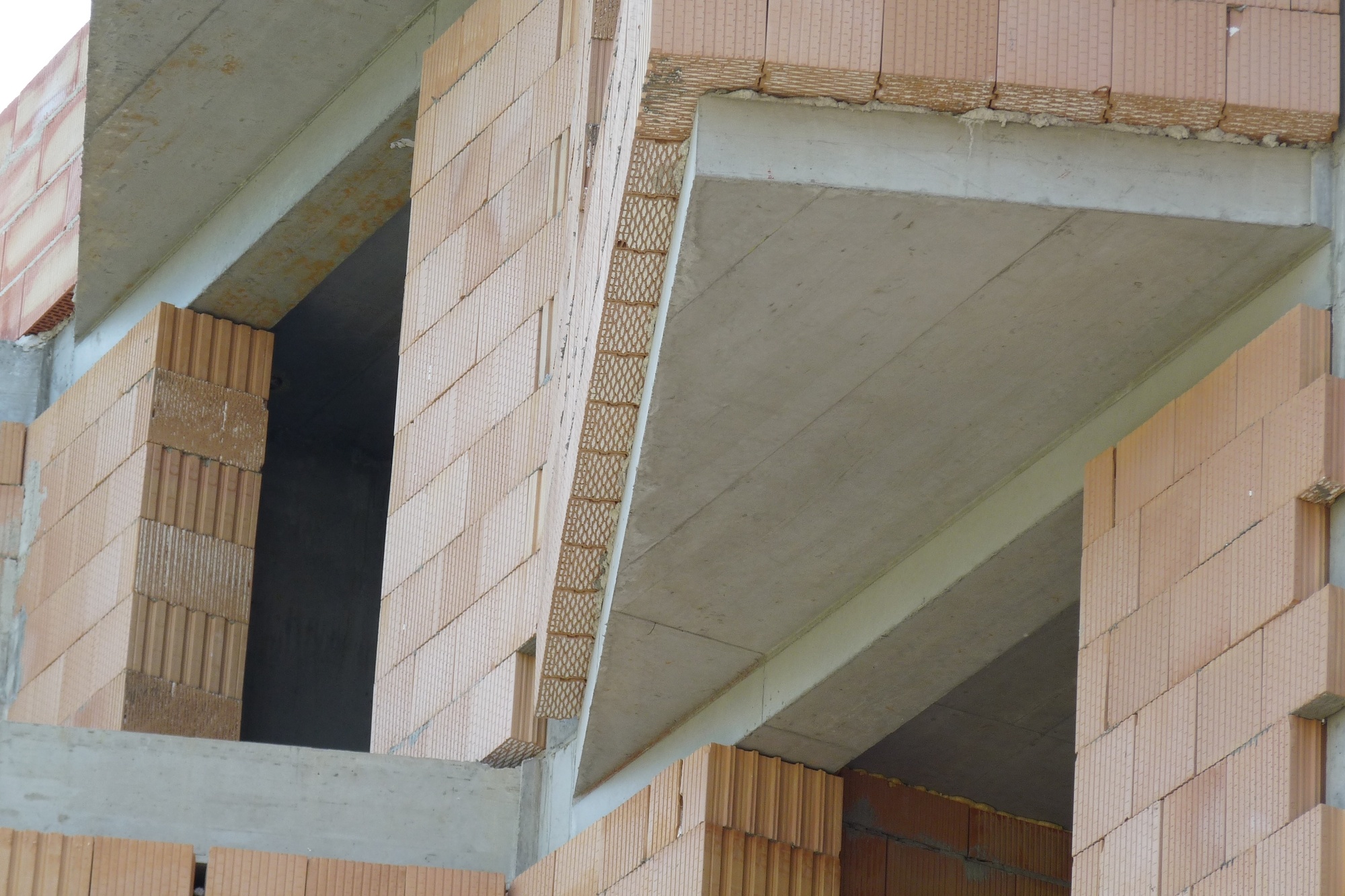

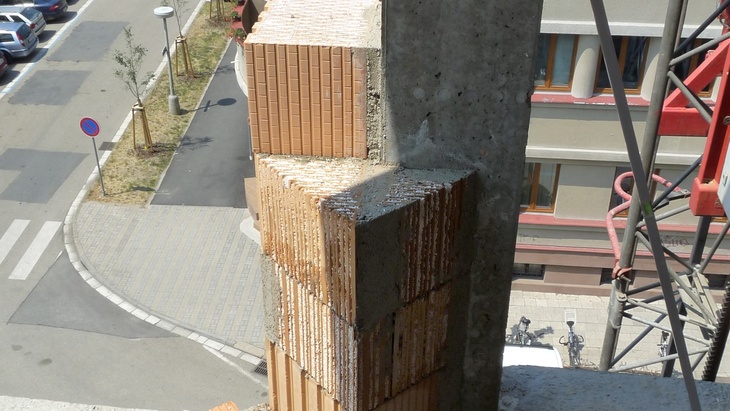

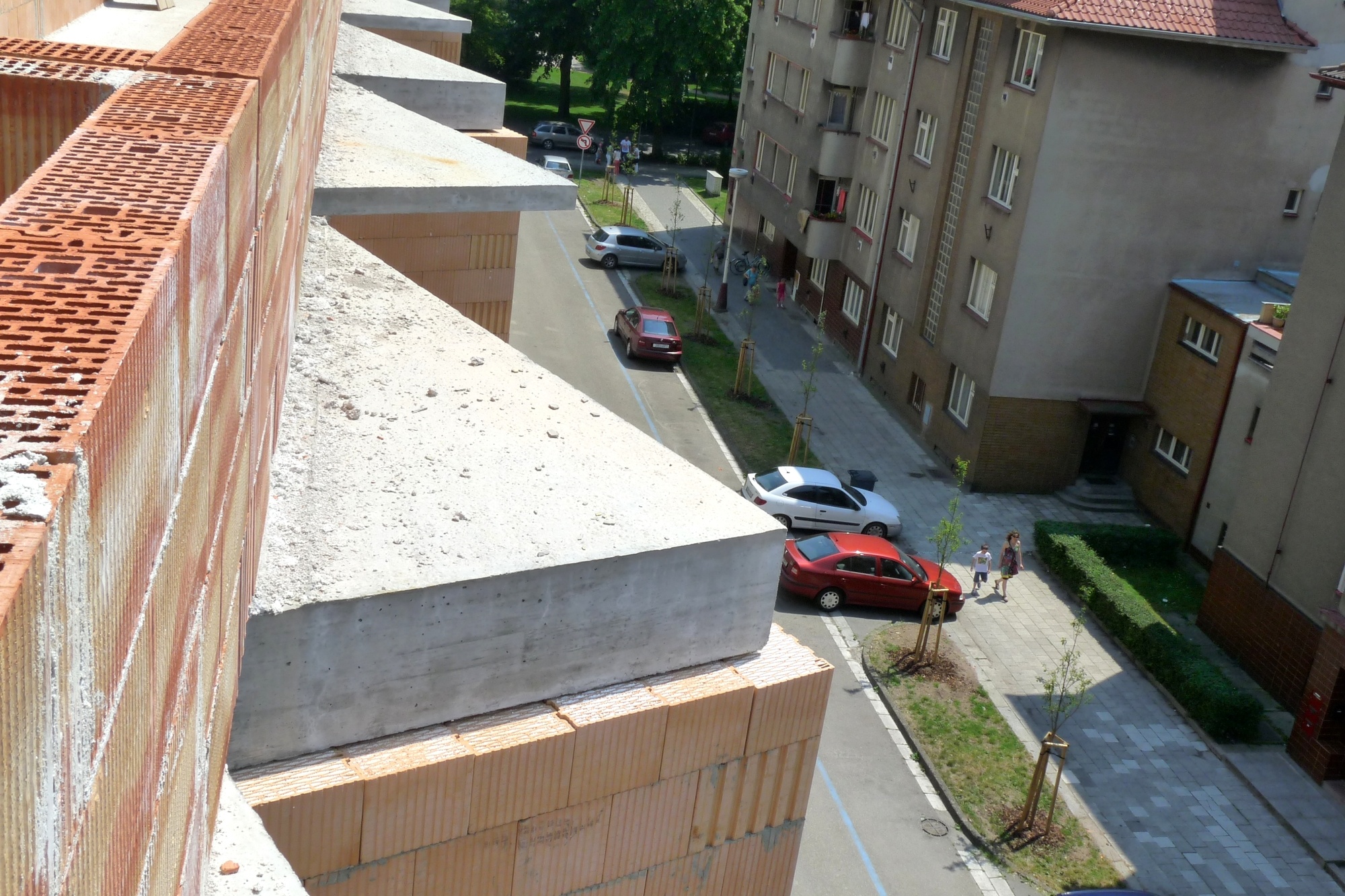

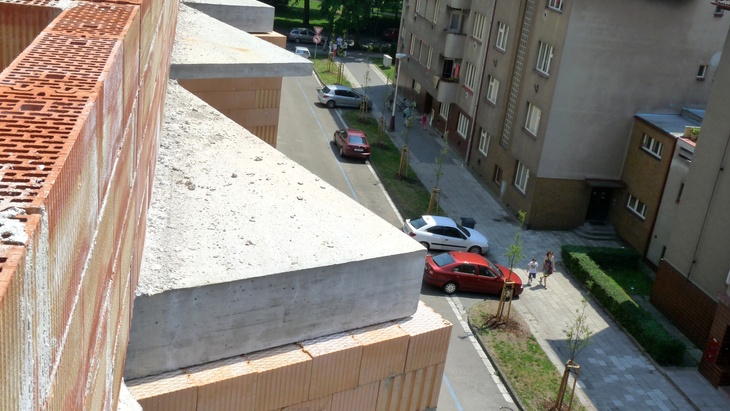

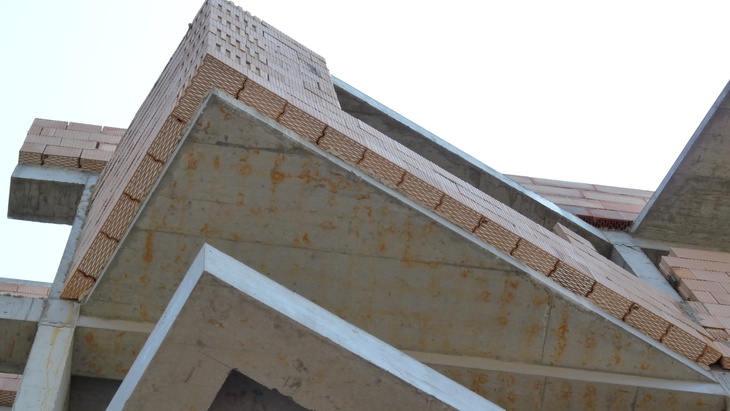

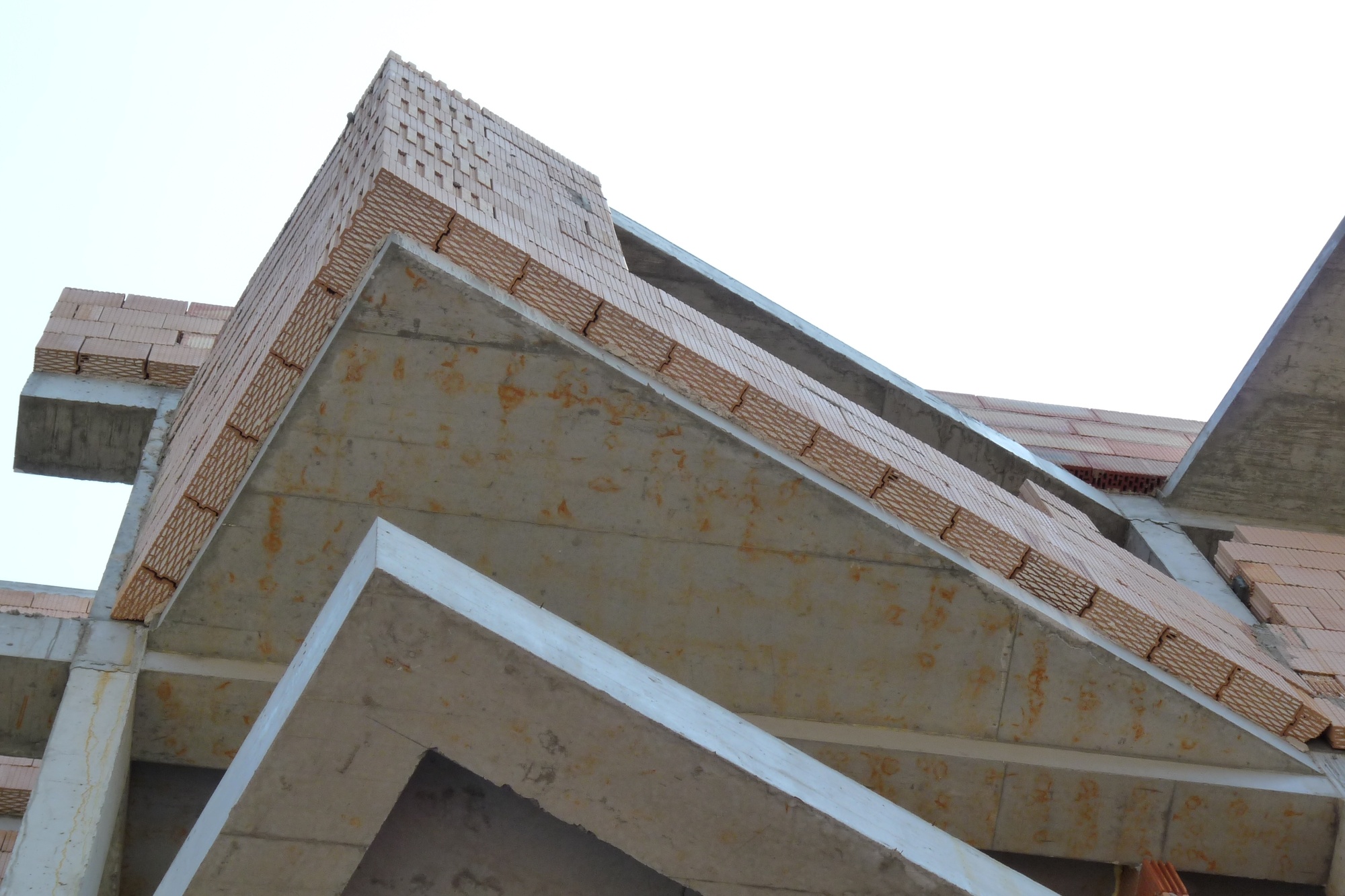

Detail předsazení obvodového zdiva z cihel HELUZ FAMILY 2in1 na fasádě lázeňského domu přes železobetonovou nosnou konstrukci

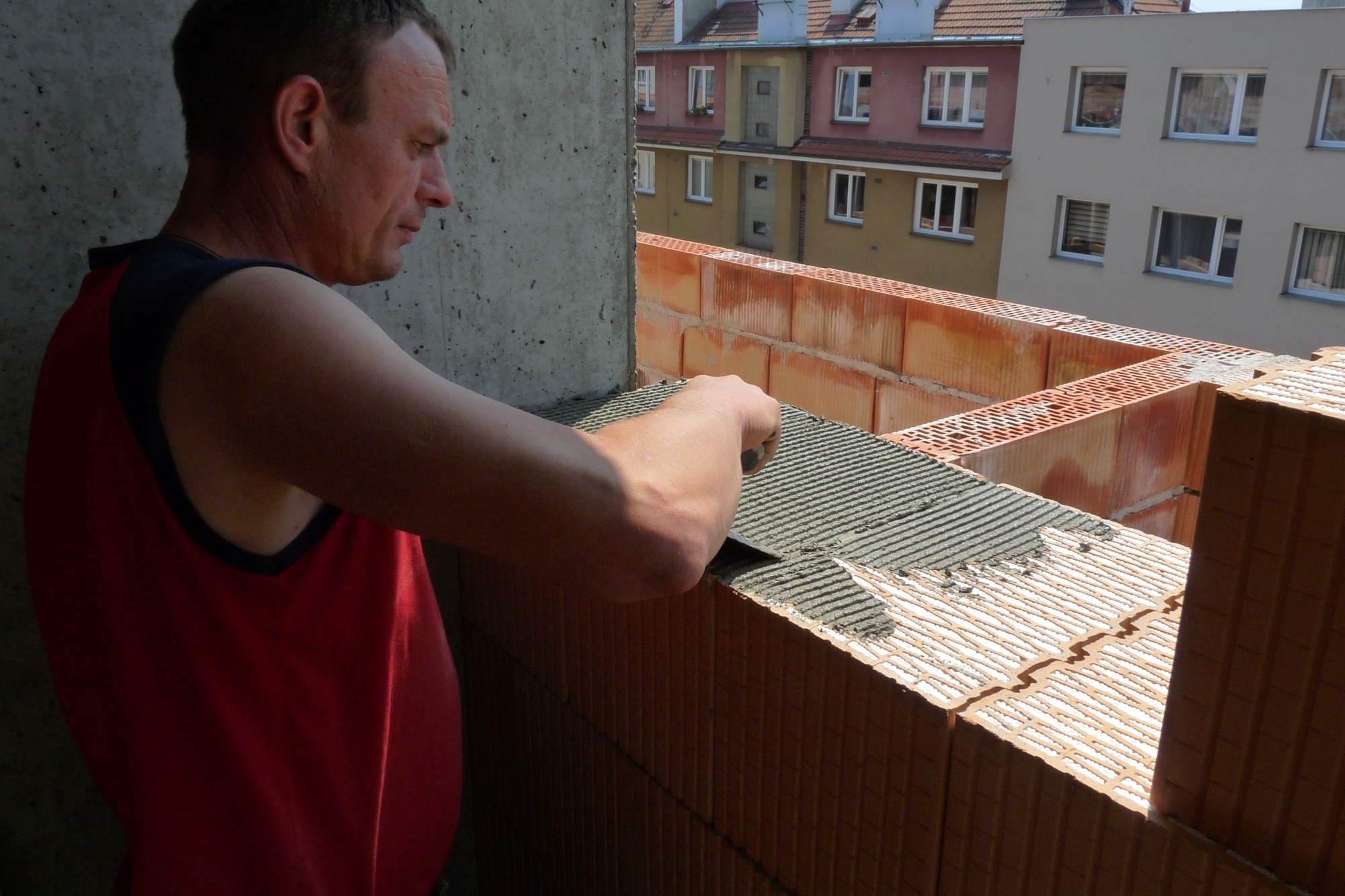

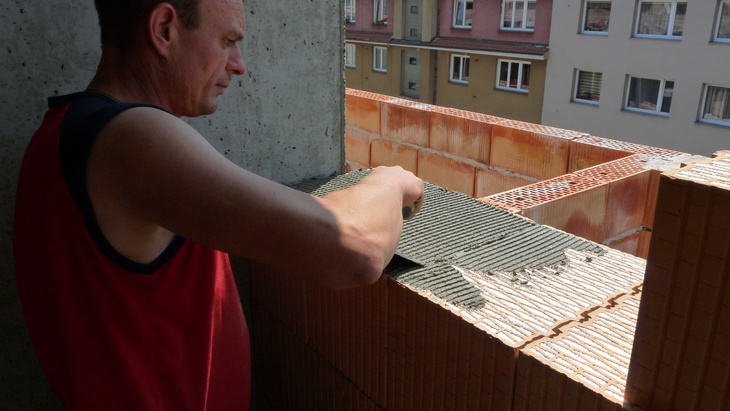

Díky výplni dutin cihel HELUZ FAMILY 2in1 pěnovým polystyrenem lze lepidlo nanášet zubovým hladítkem bez nutnosti používat nanášecí válec, který pro členitou fasádu domu není moc vhodný

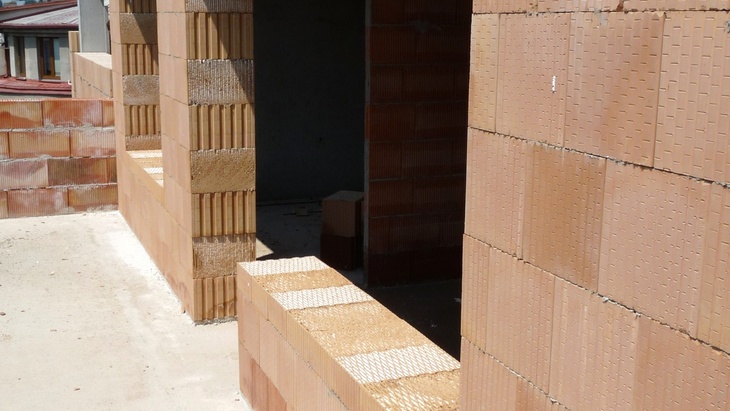

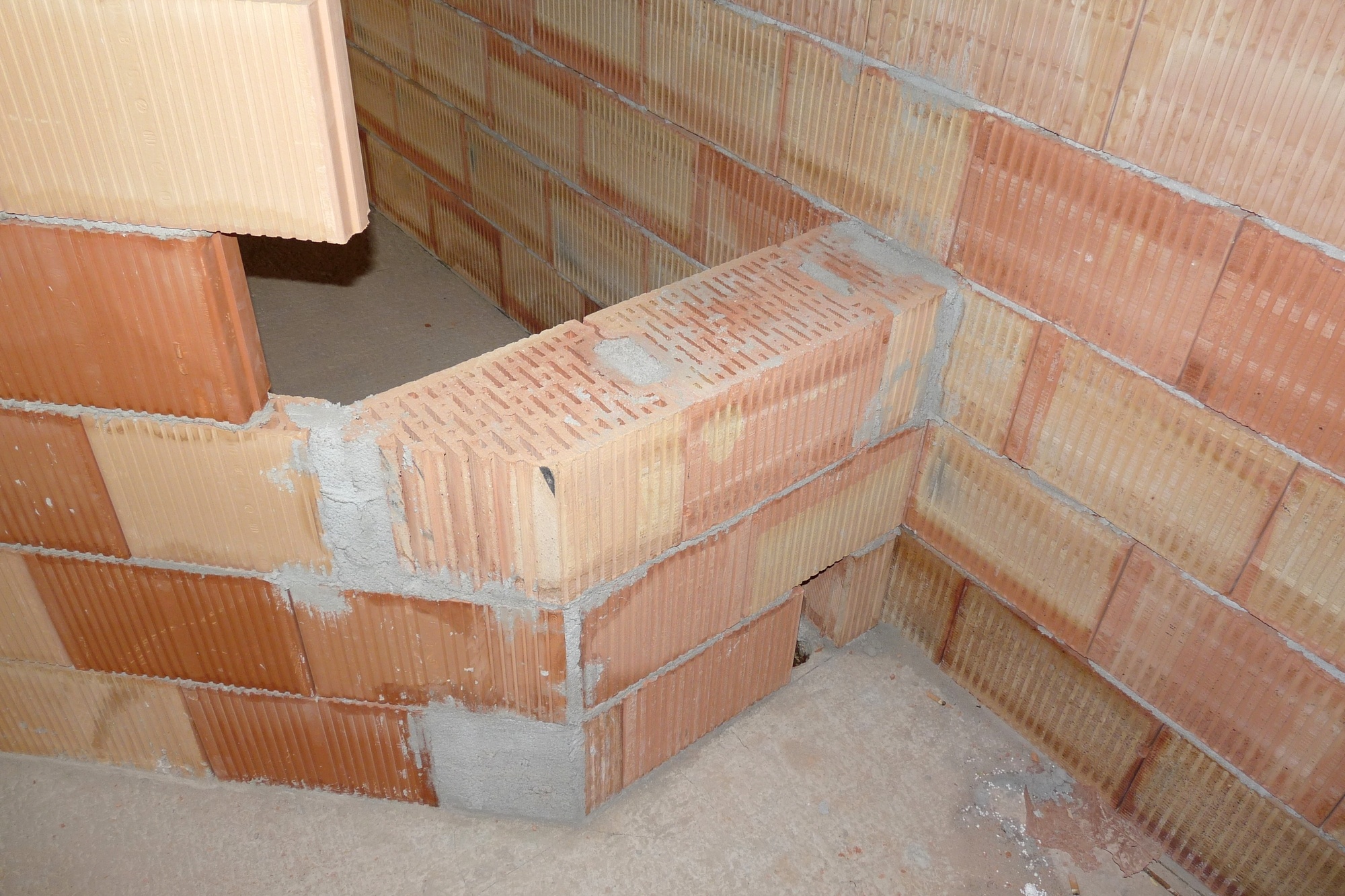

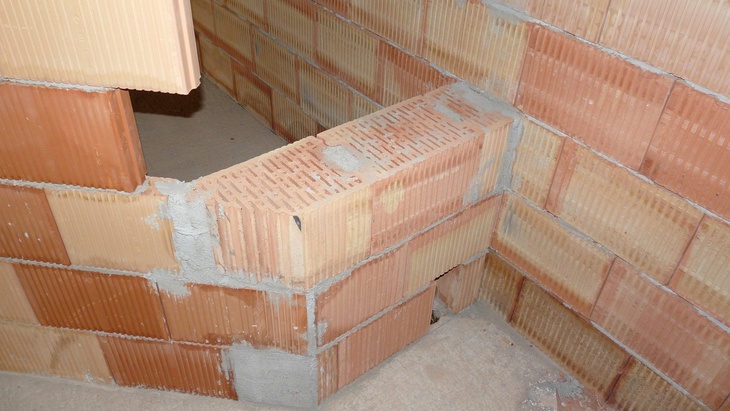

Pečlivá firma dokáže z cihel HELUZ FAMILY 2in1 vyzdít složité detaily

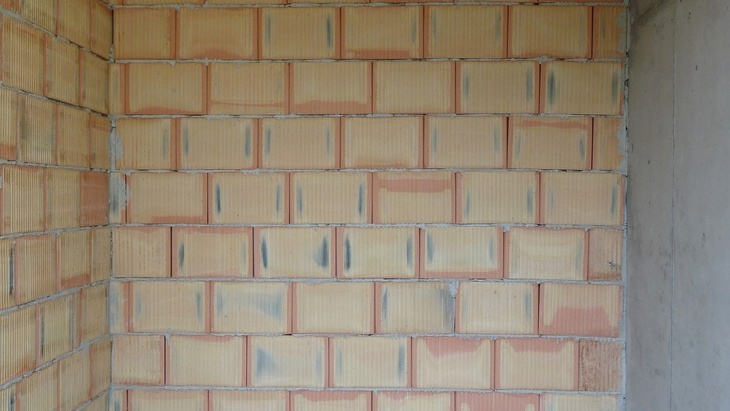

Vnitřní zdivo lázeňského domu v Poděbradech je provedeno rovněž ze sortimentu HELUZ, zde je mezipokojová příčka z cihel HELUZ 8 a nosná stěna z cihel HELUZ AKU 25 MK oddělující chodbu od apartmánů

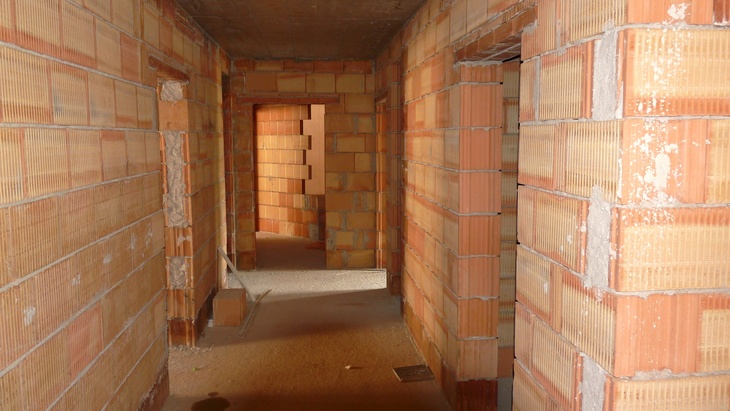

Nosné stěny centrální chodby v podlažích s pokoji a apartmány jsou vyzděny z cihel HELUZ AKU 25 MK kvůli dobré únosnosti a vzduchové neprůzvučnosti.

Sortiment HELUZ lze snadno řezat, a tím vytvářet složité detaily a napojení příček

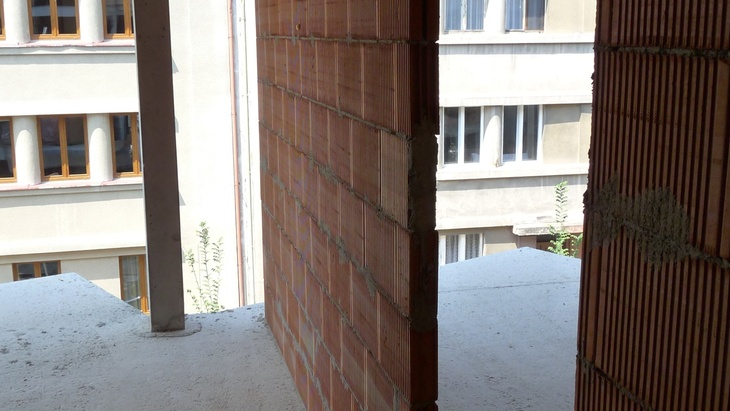

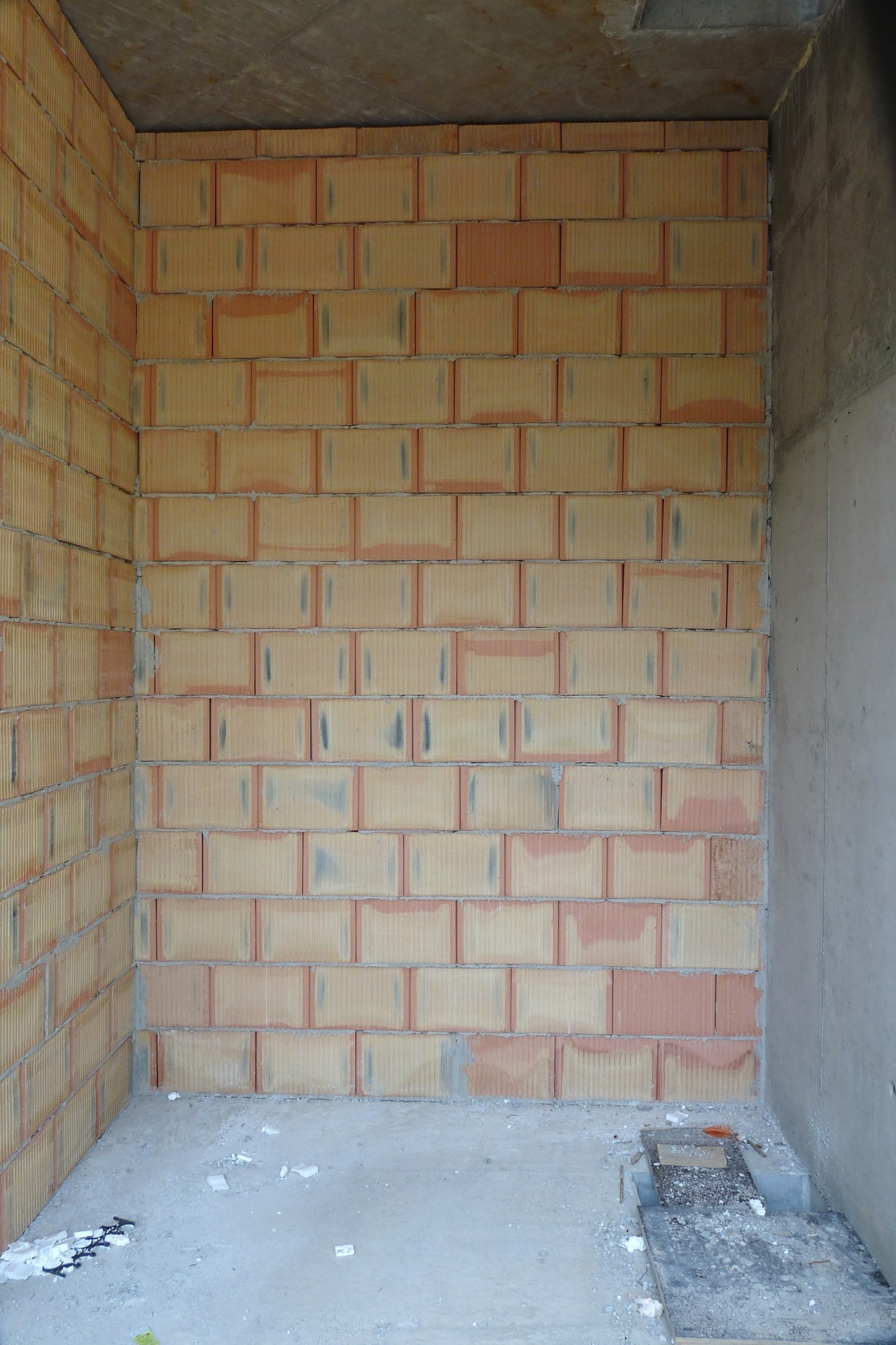

Příčka ze zdiva z cihel HELUZ AKU 20 výšky 3,6 m

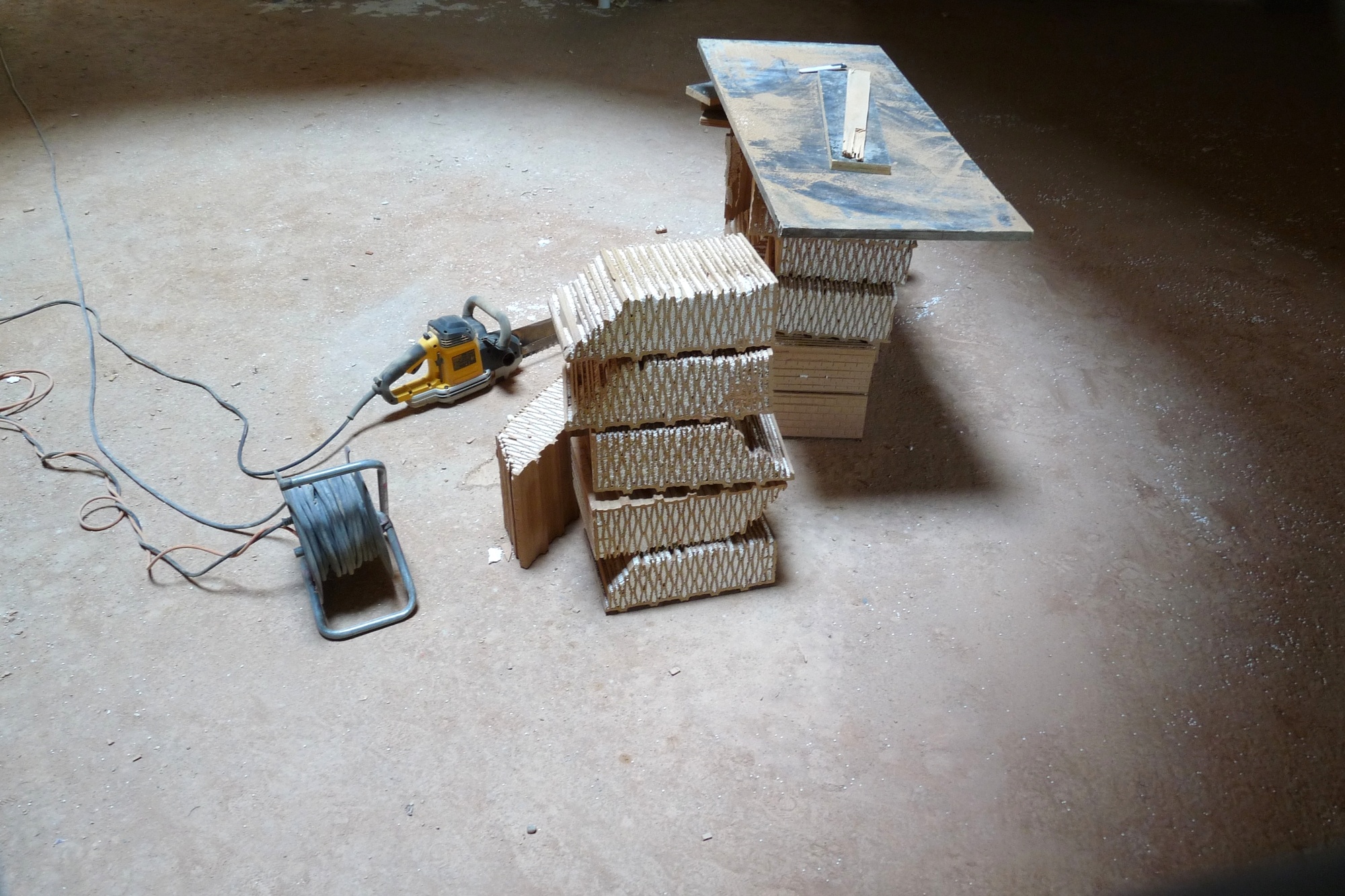

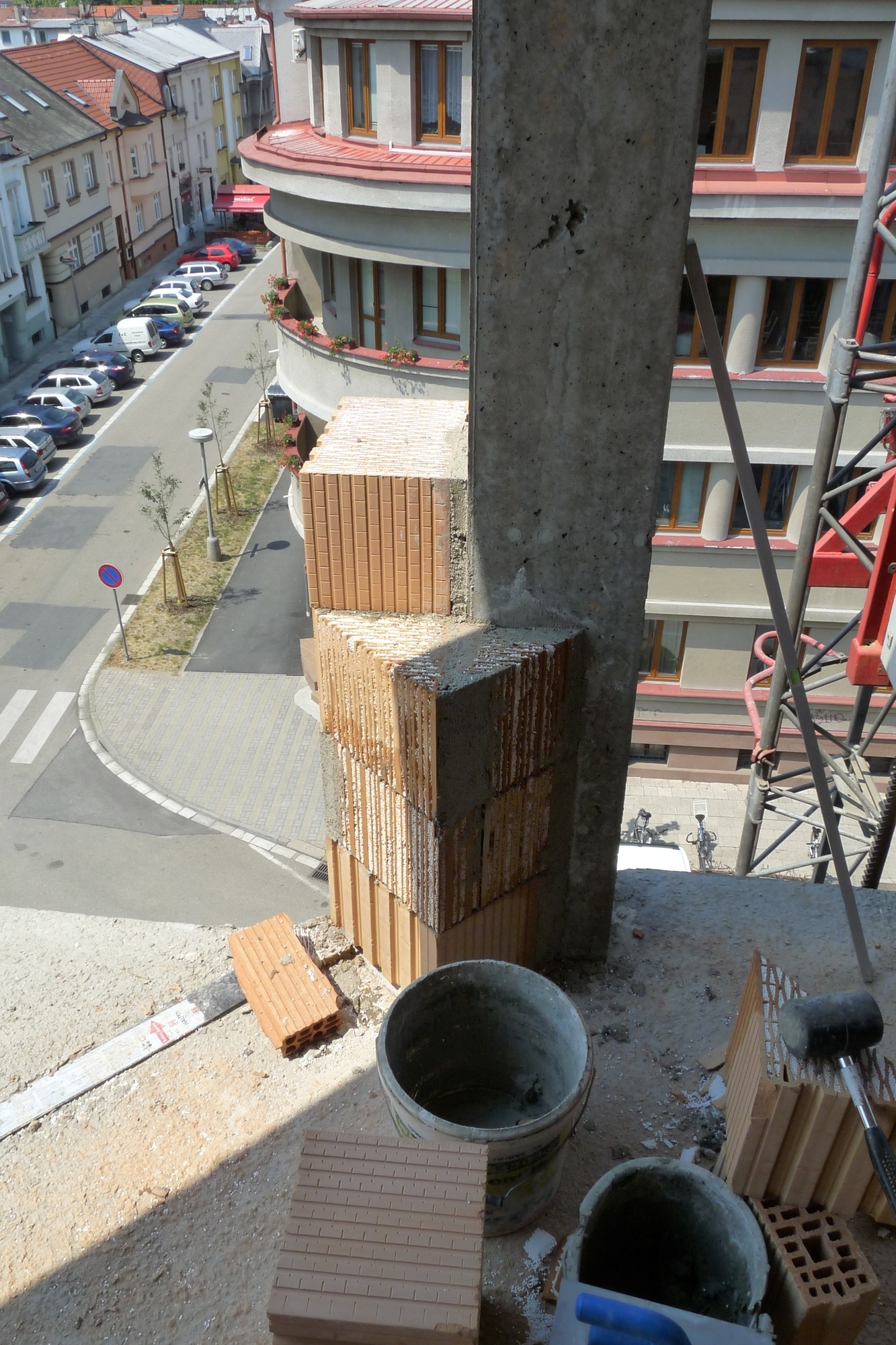

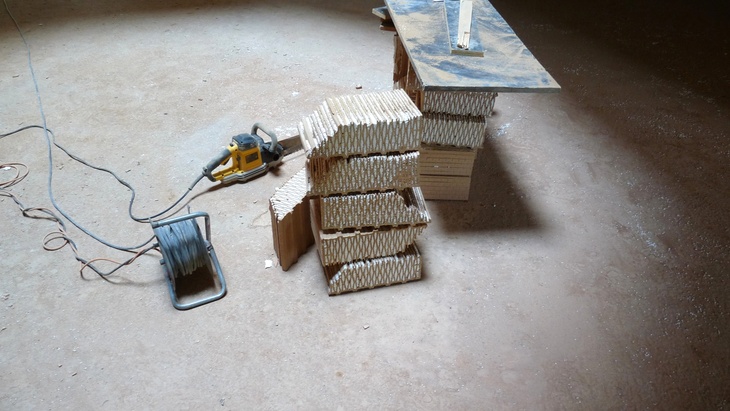

Cihly HELUZ Family 38 2in1 se nechají dobře opracovat pilou typu aligátor. Izolace uvnitř cihel dobře drží.

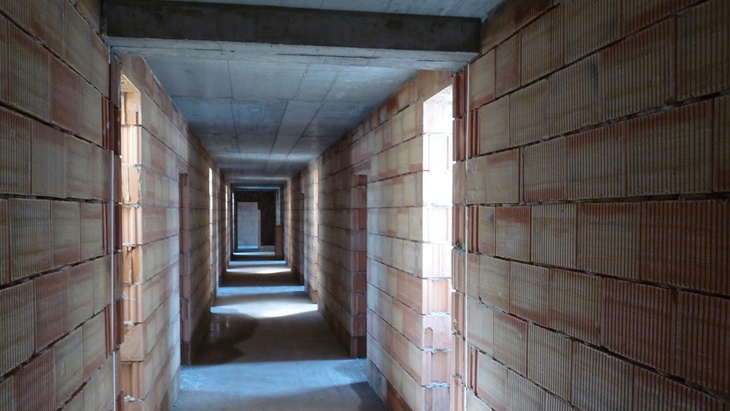

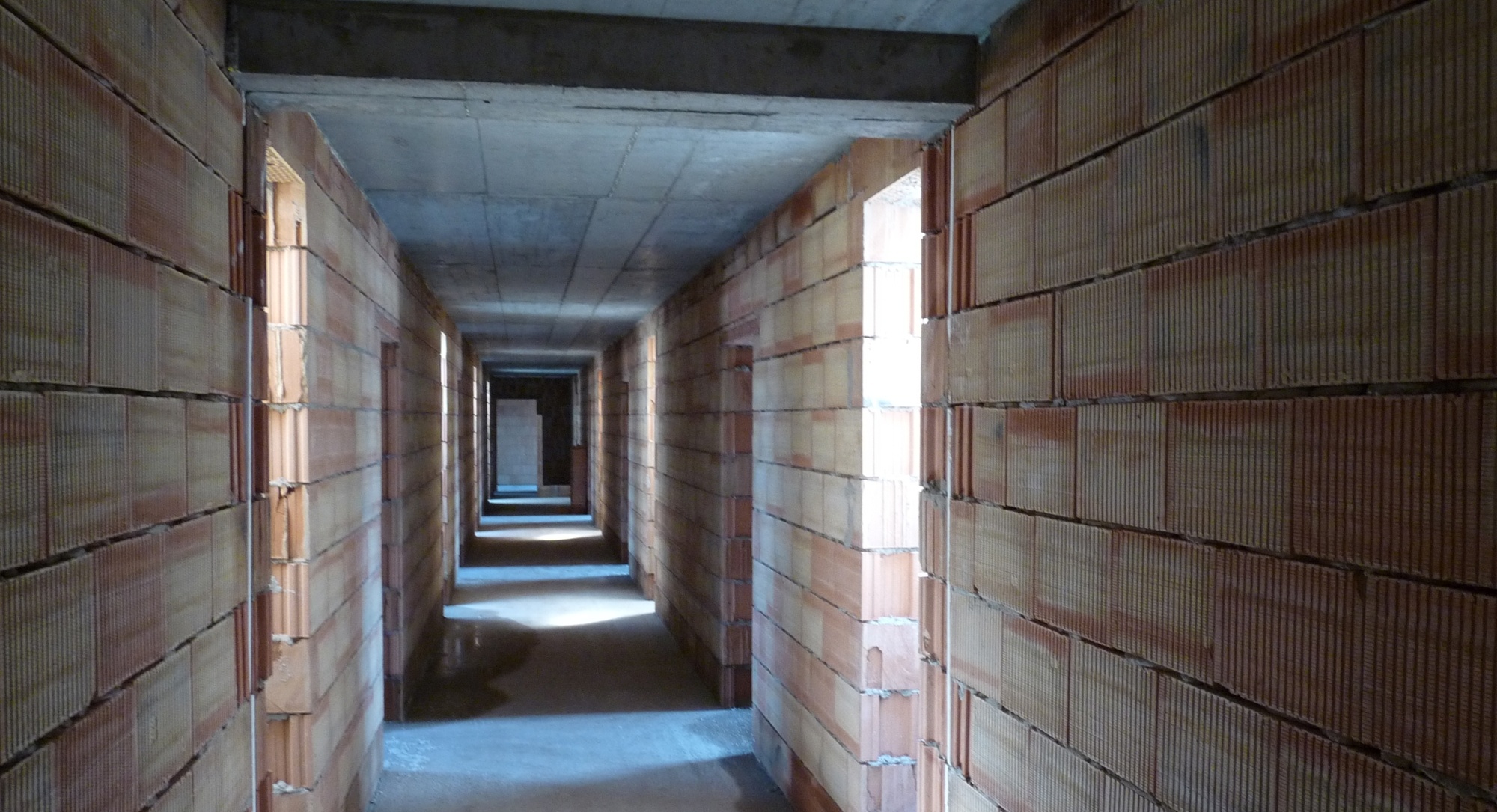

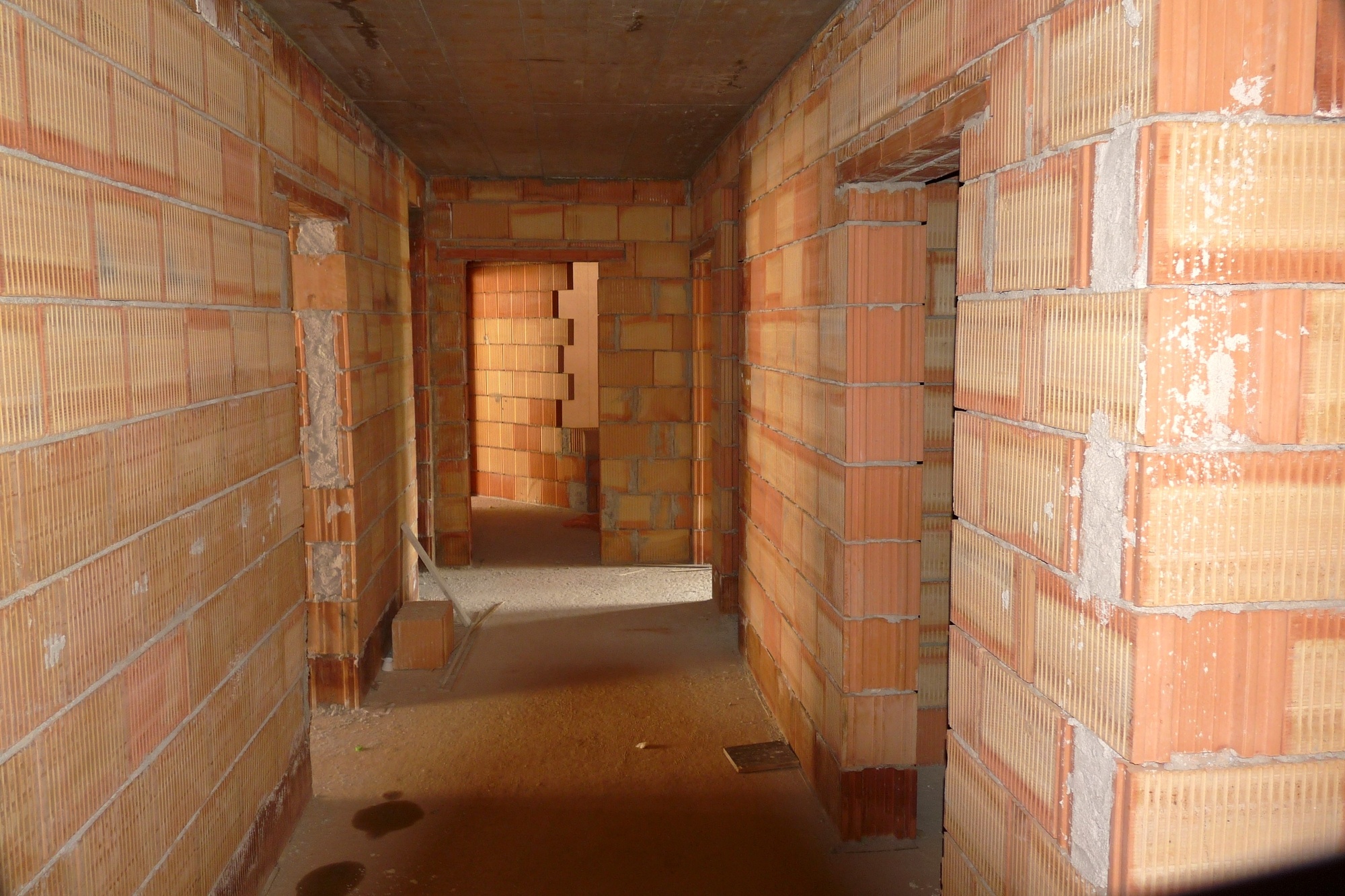

Kvůli dobrým vlastnostem a příznivější realizaci oproti železobetononým konstrukcím byly vnitřní nosné konstrukce vyšších podlaží zhotoveny zděnou technologií – zde pohled na centrální chodbu

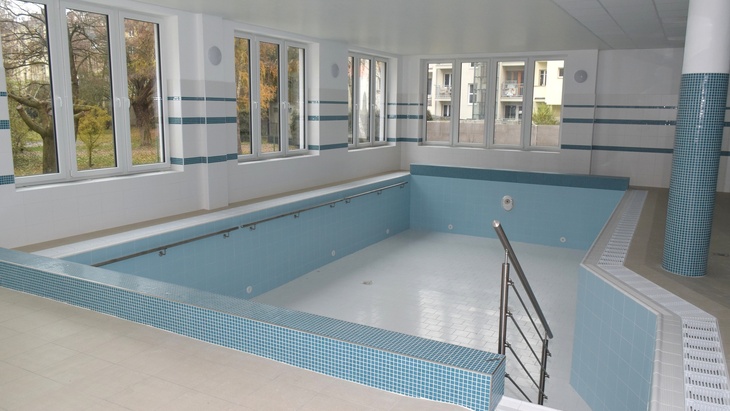

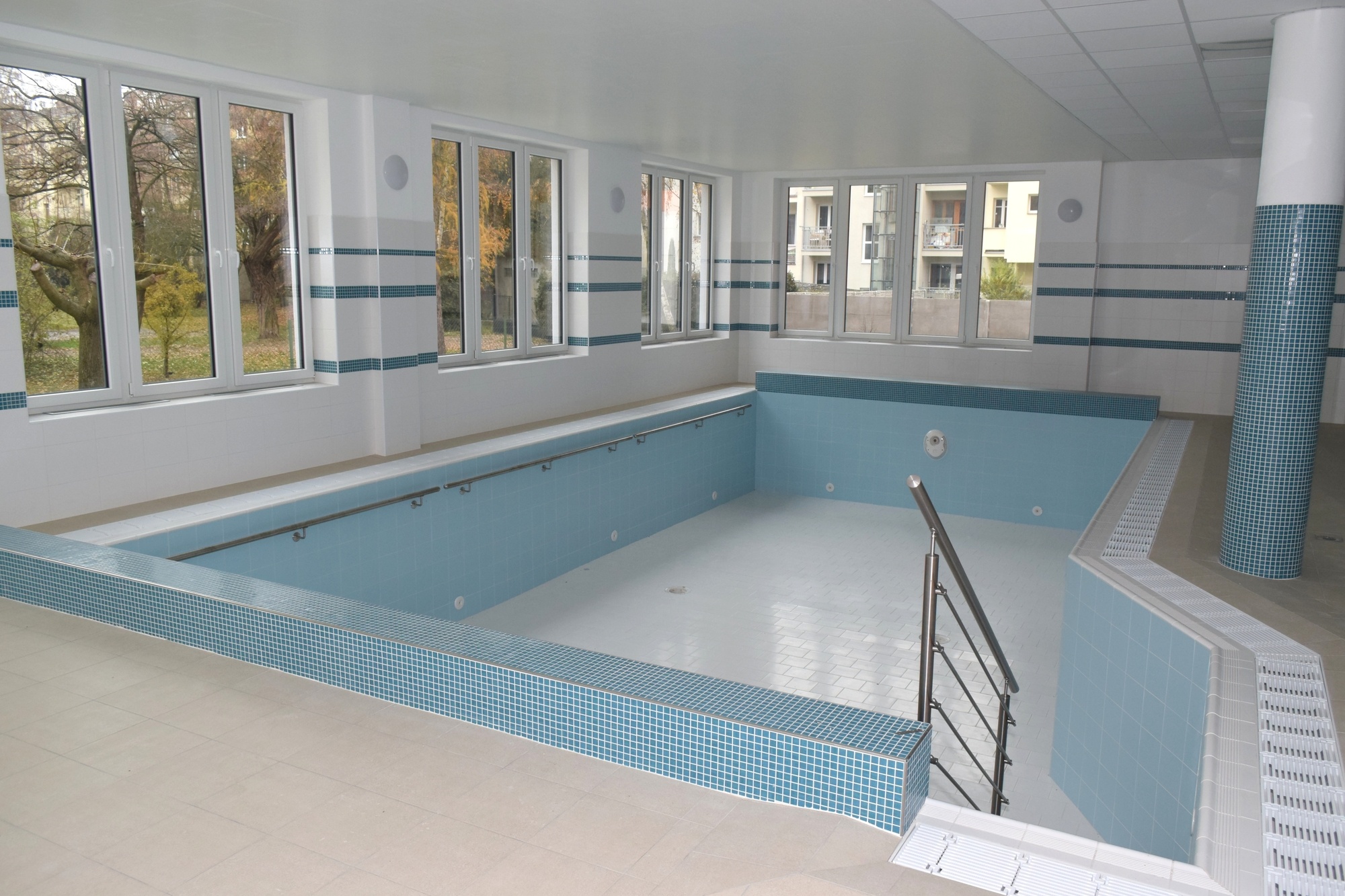

Bazén v přízemí lázeňského provozu, v parapetech oken vyústky vzduchotechniky

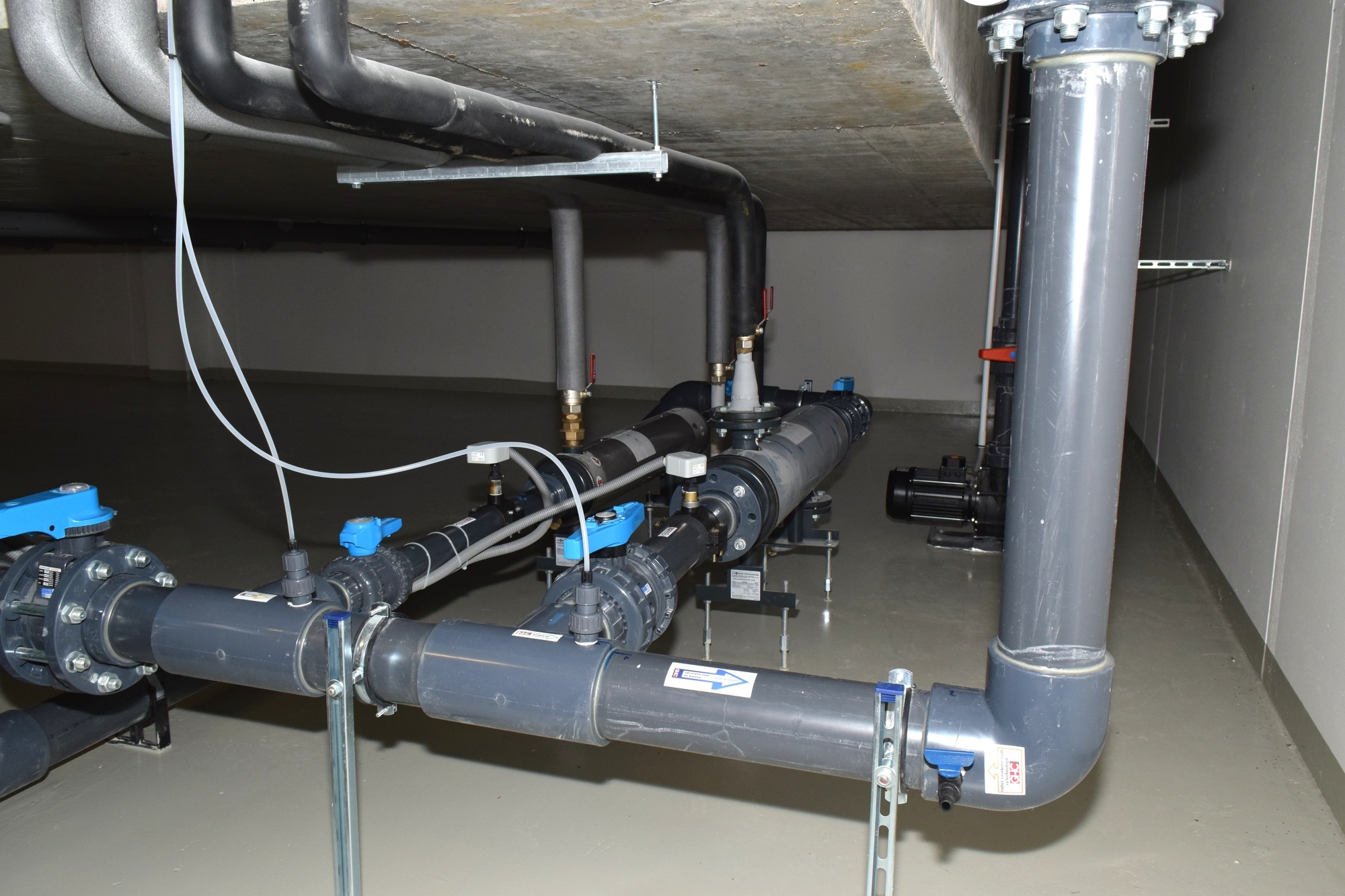

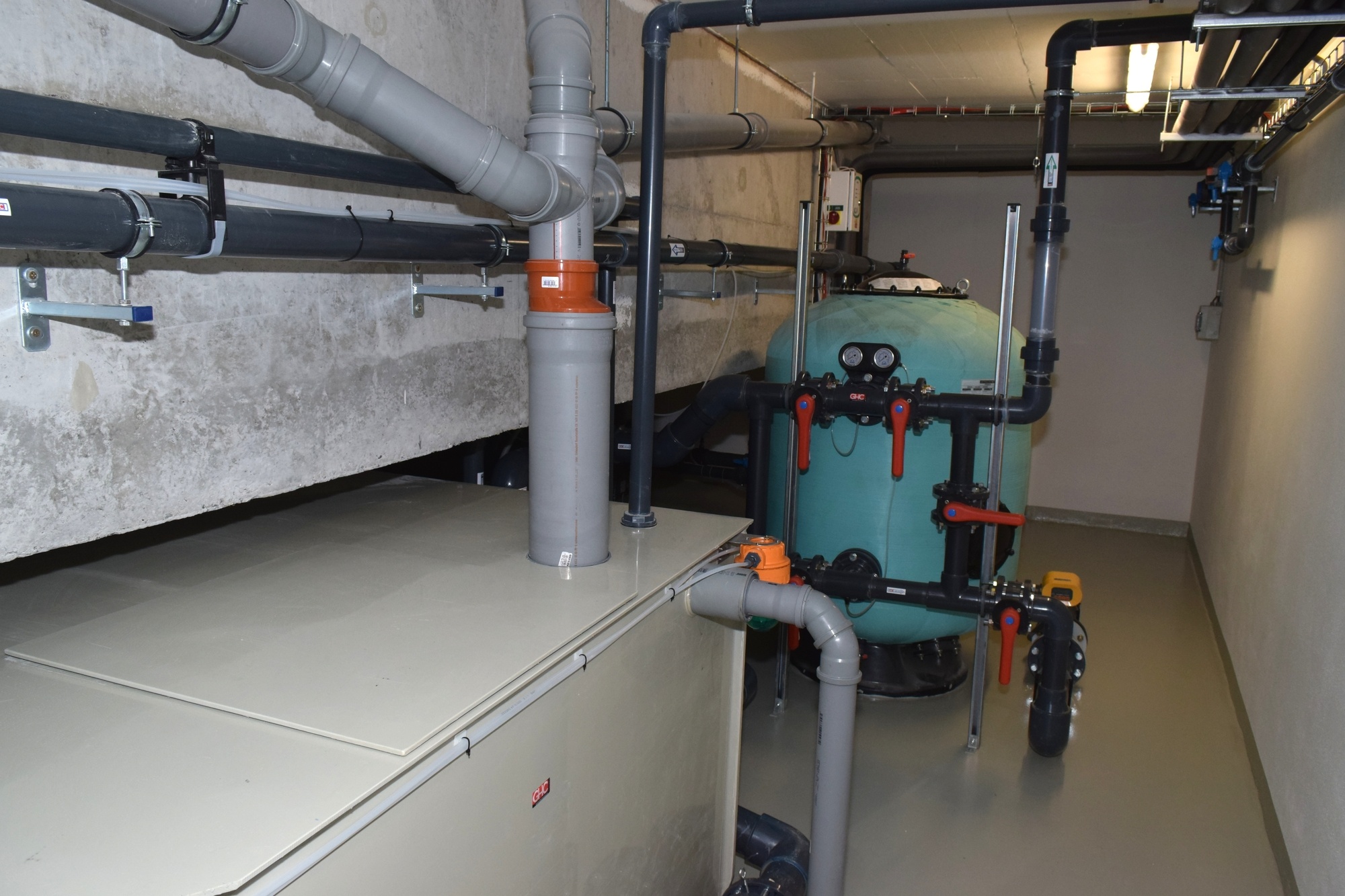

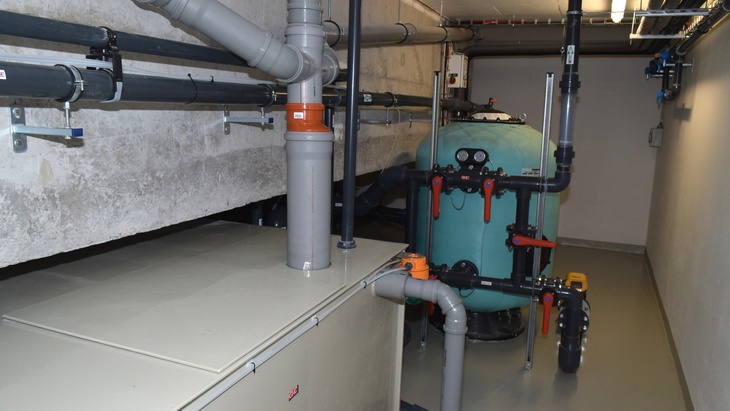

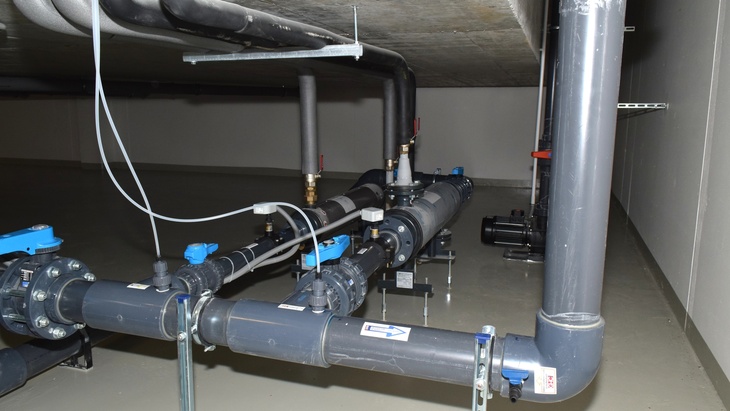

Bazénová technologie v suterénu

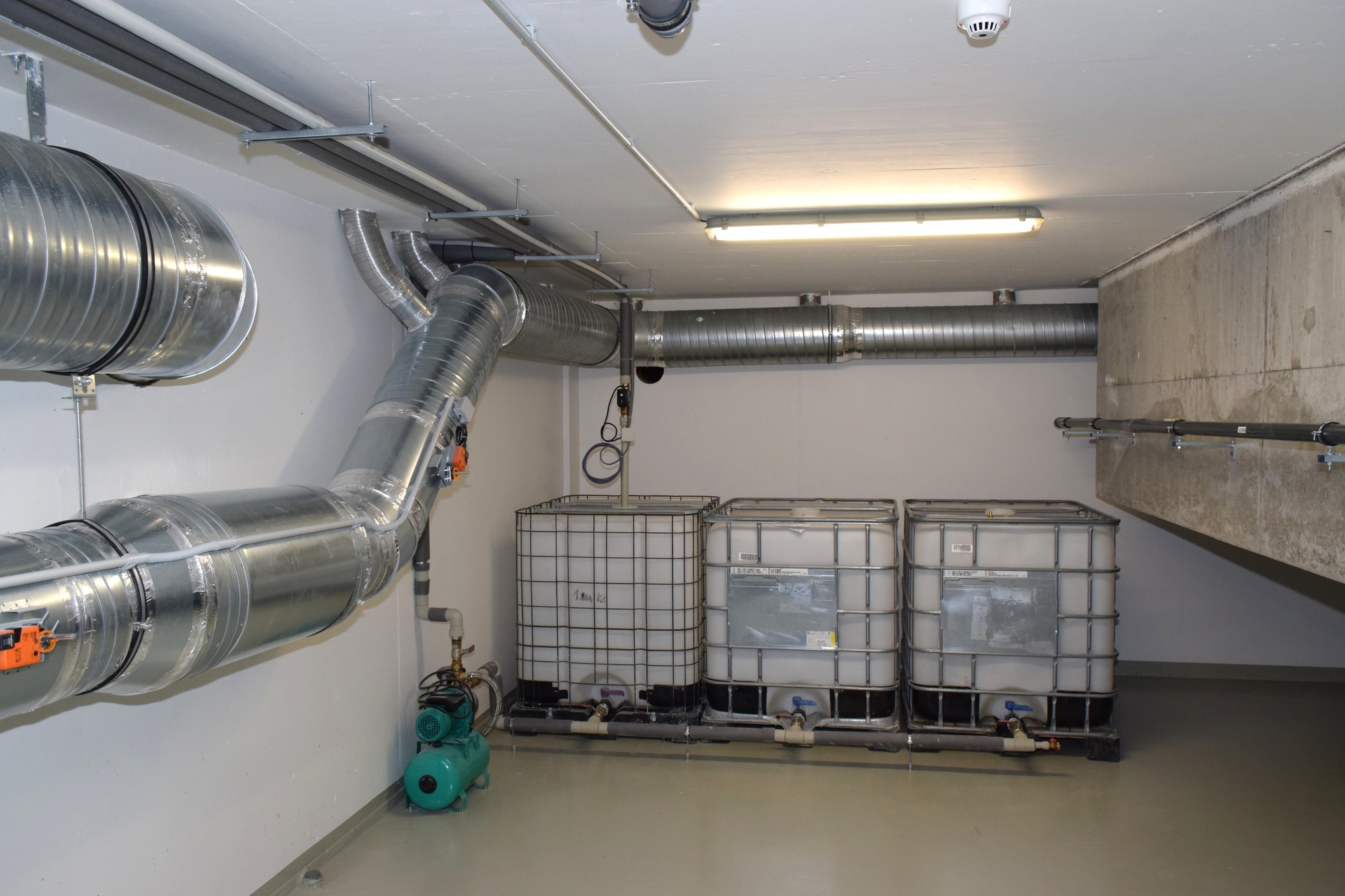

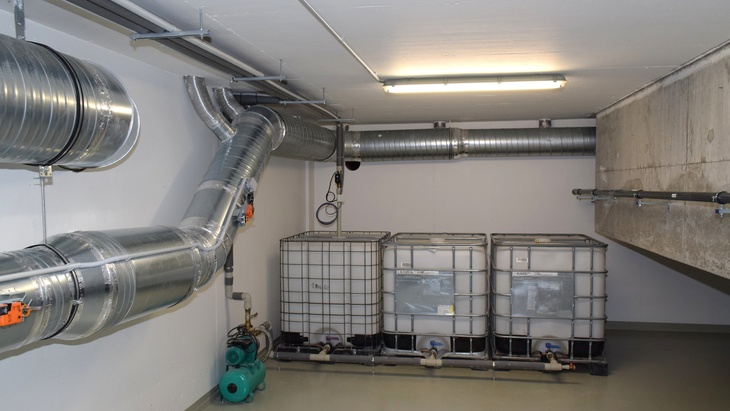

Vzduchotechnické potrubí v suterénu pod bazénem, přívod vzduchu v k vyústkám v parapetech oken

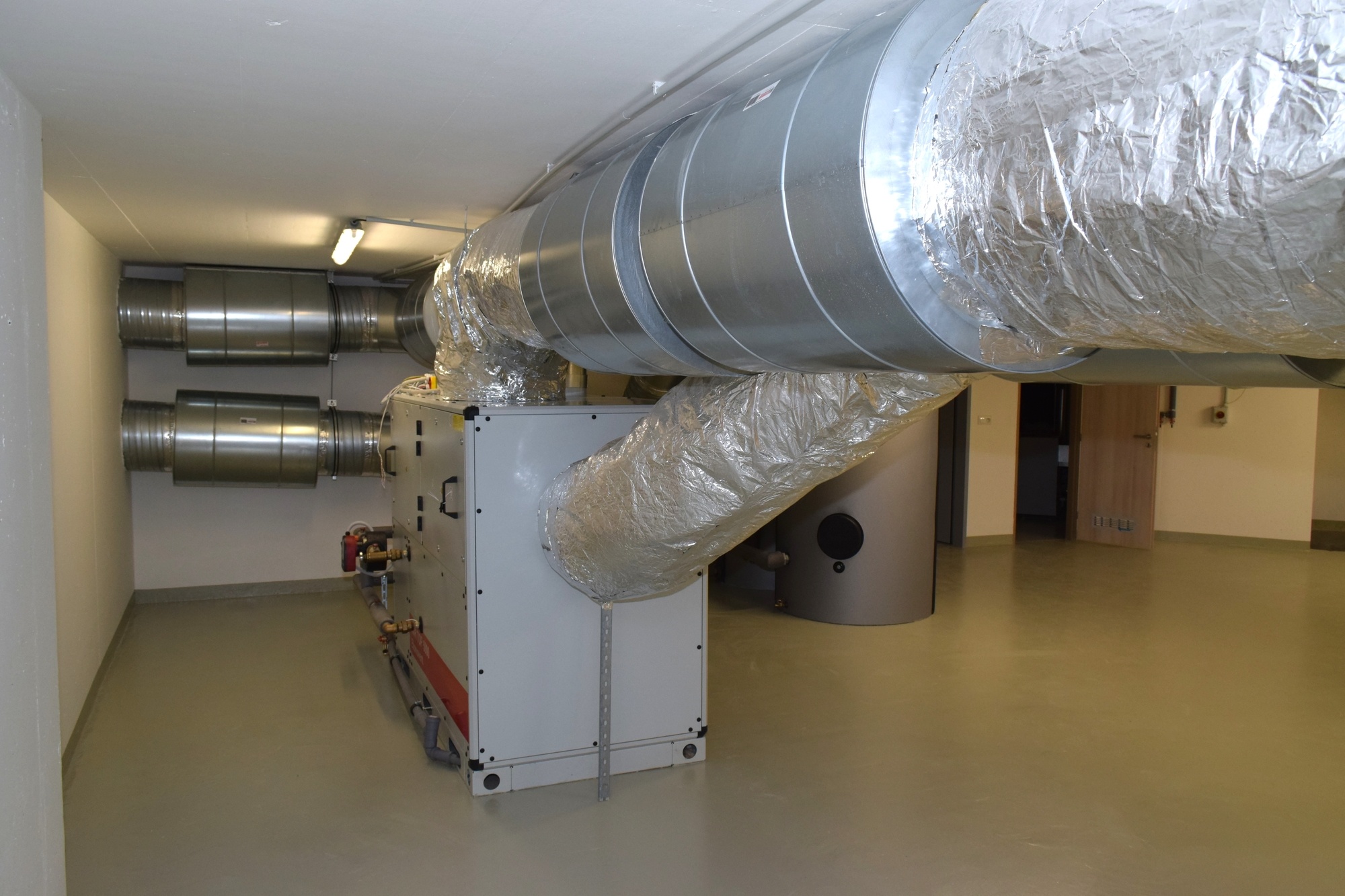

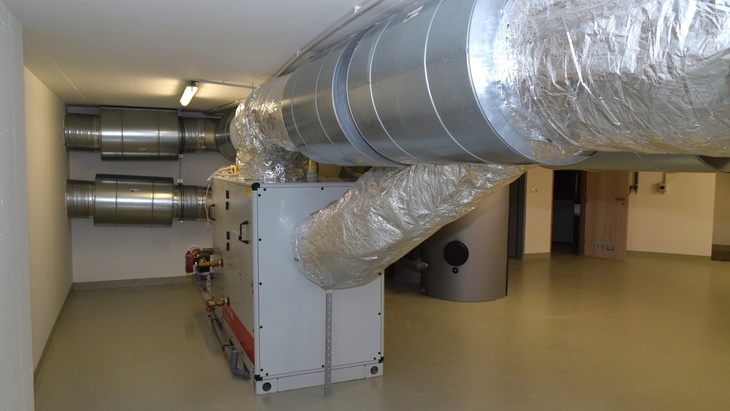

Centrální vzduchotechnická jednotka s rekuperací vzduchu pro přízemí s lázeňskými provozy

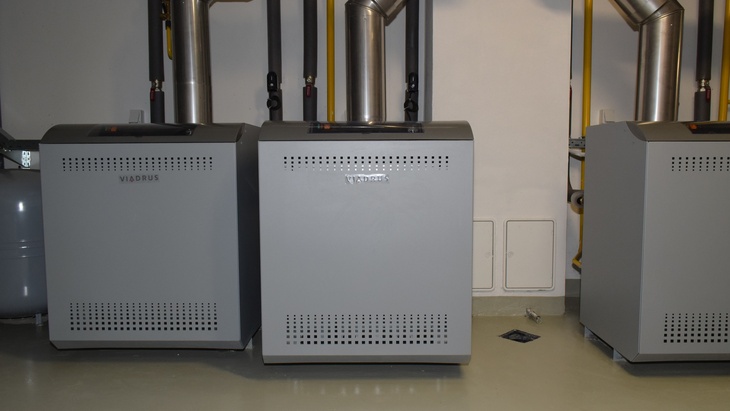

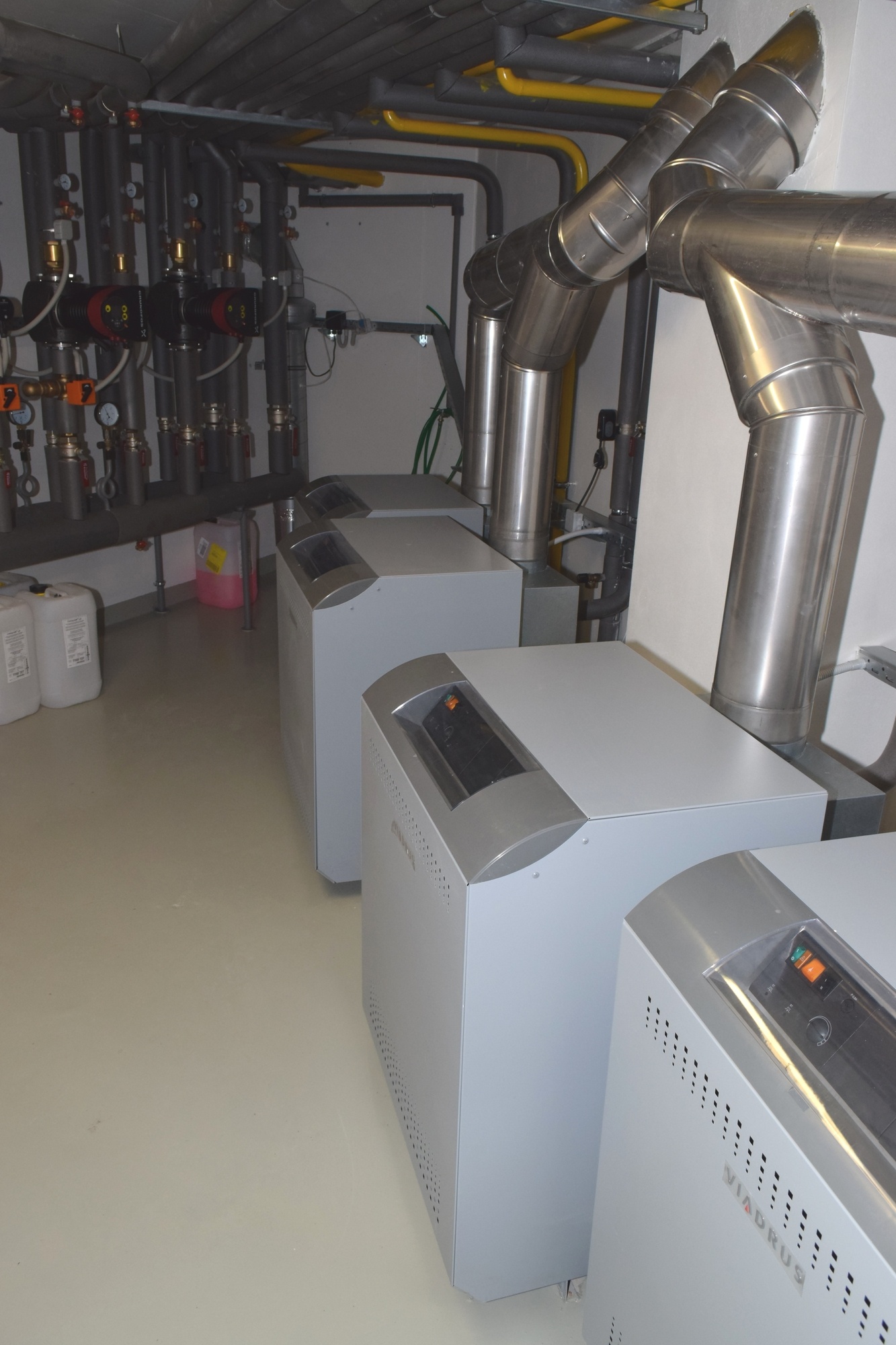

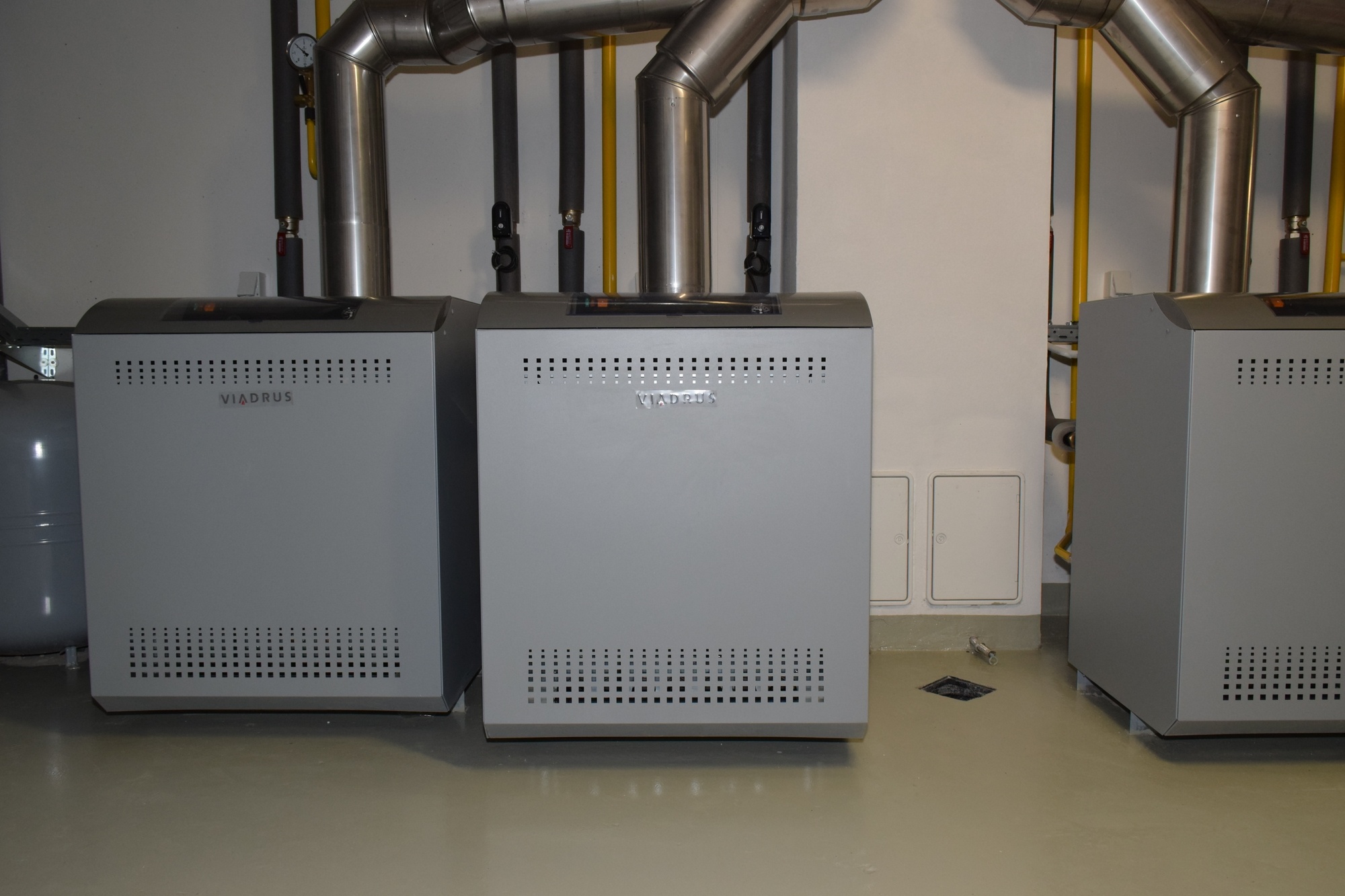

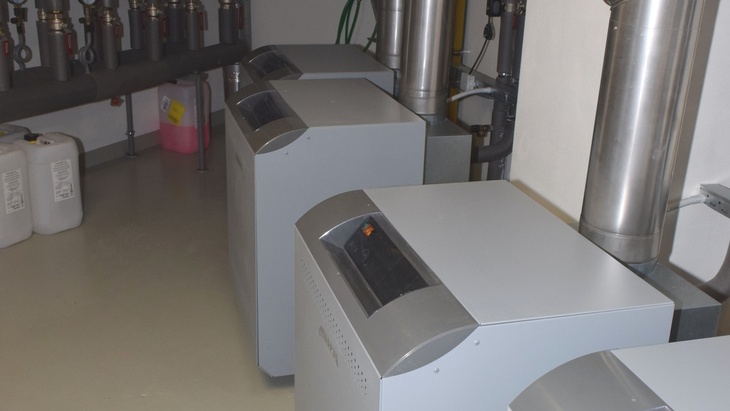

Vytápění a dohřev teplé vody mají na starost plynové kotle Viadrus

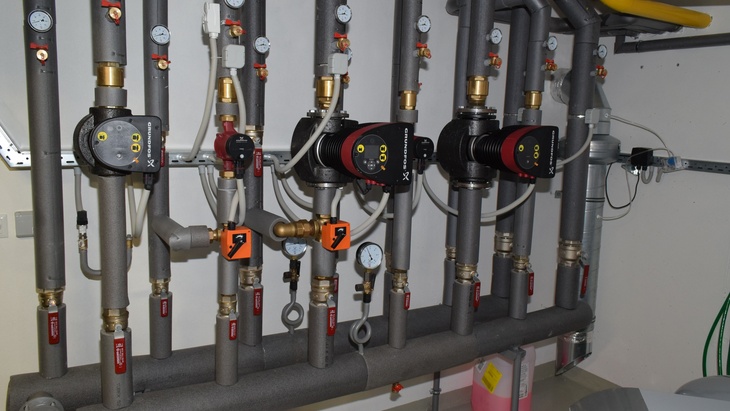

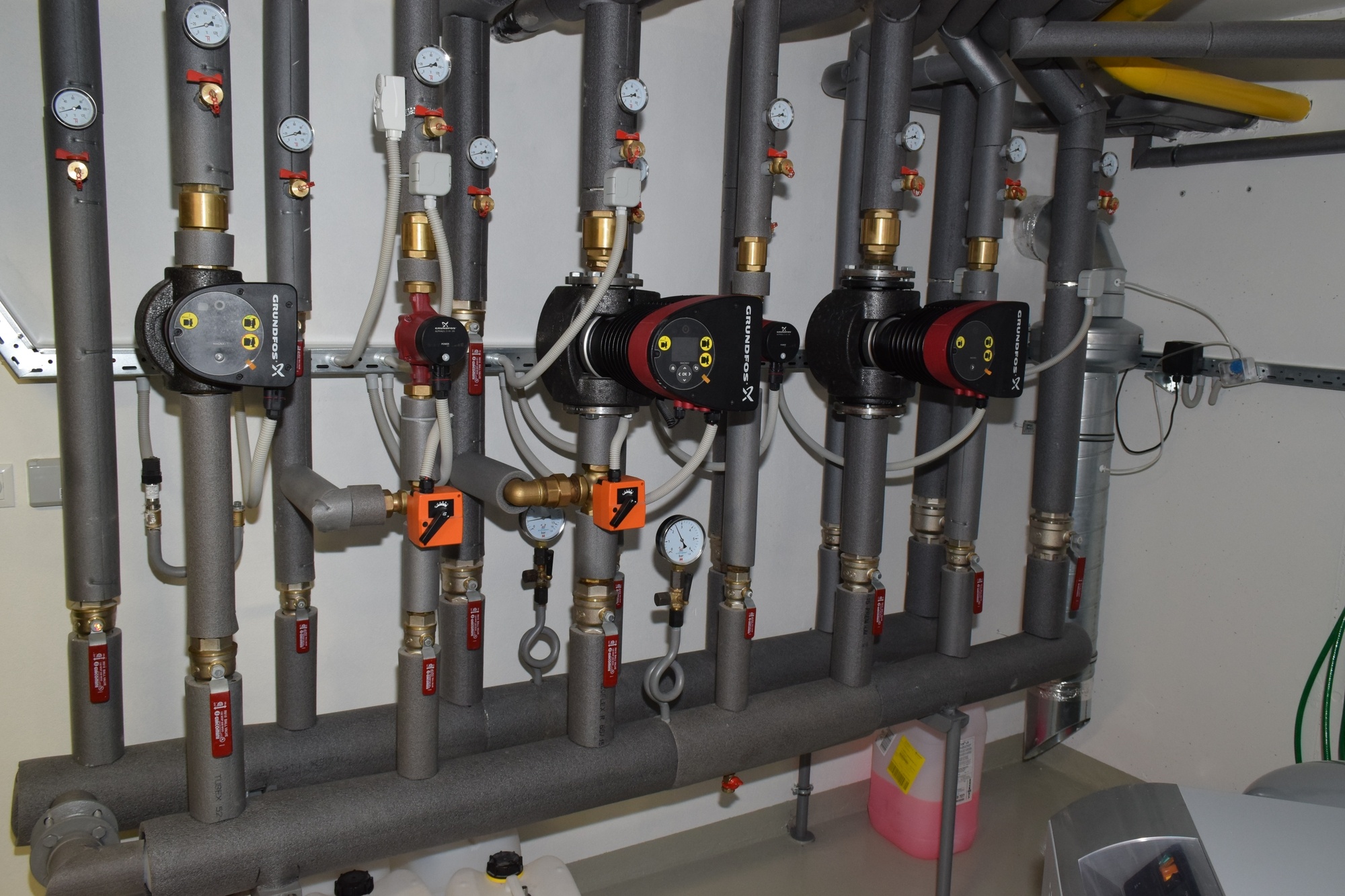

Rozdělovač a sběrač otopné soustavy v suterénu s čerpadly Grundfos

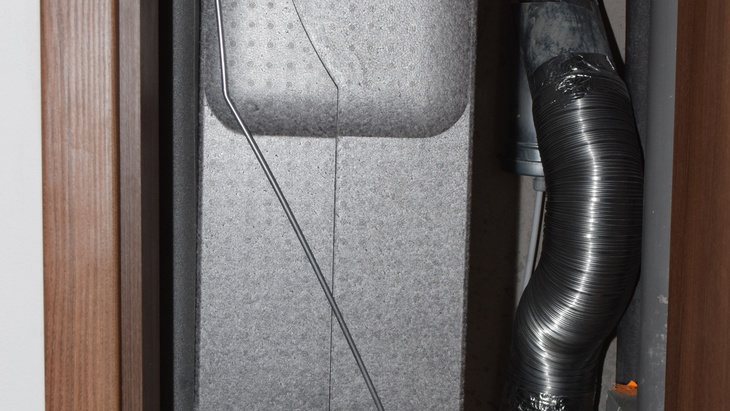

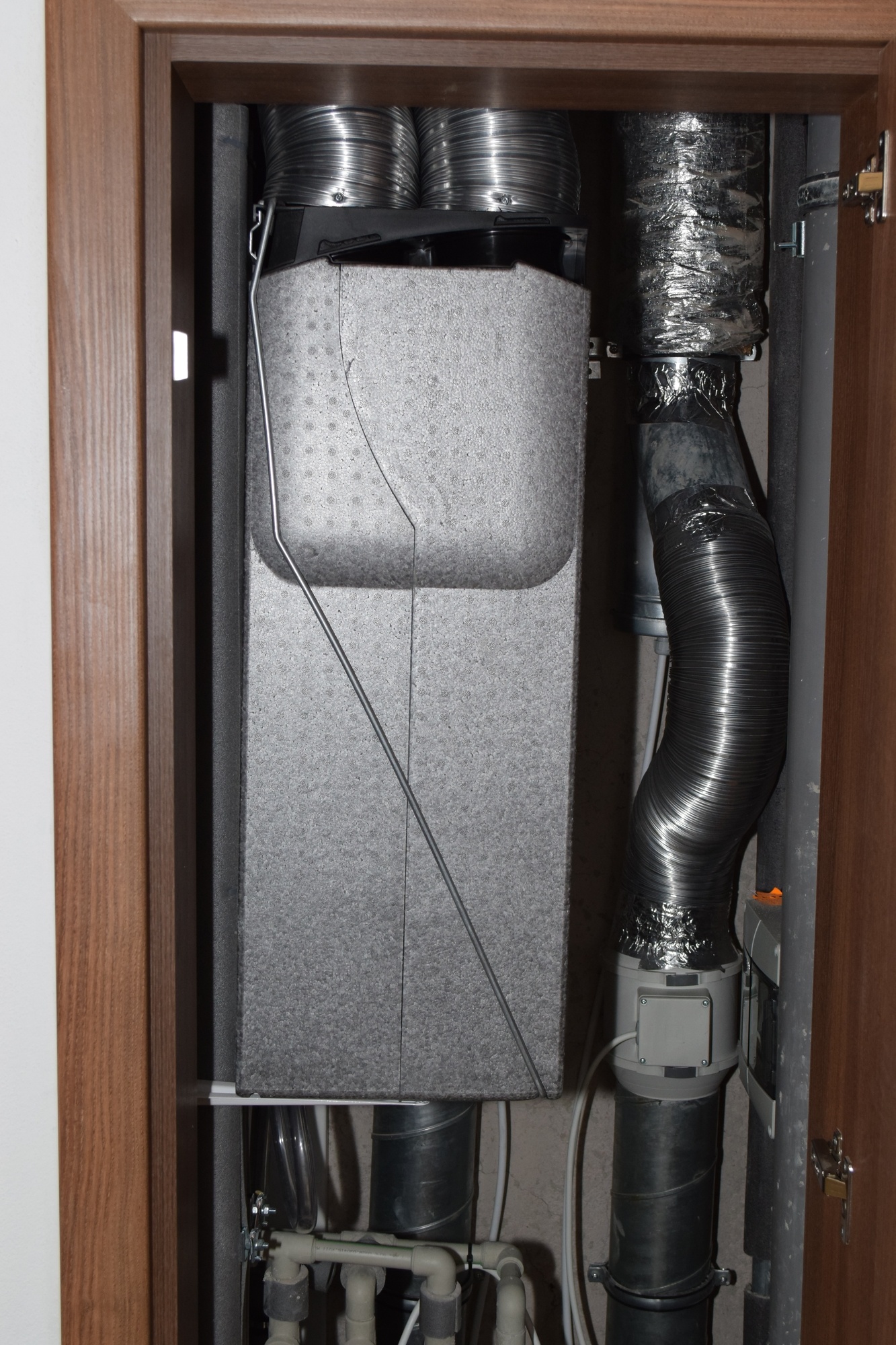

Přívod čerstvého vzduchu a rekuperaci tepla pro každý pokoj zajišťují lokální vzduchotechnické jednotky Elektrodesign v šachtách, přístupné z chodeb

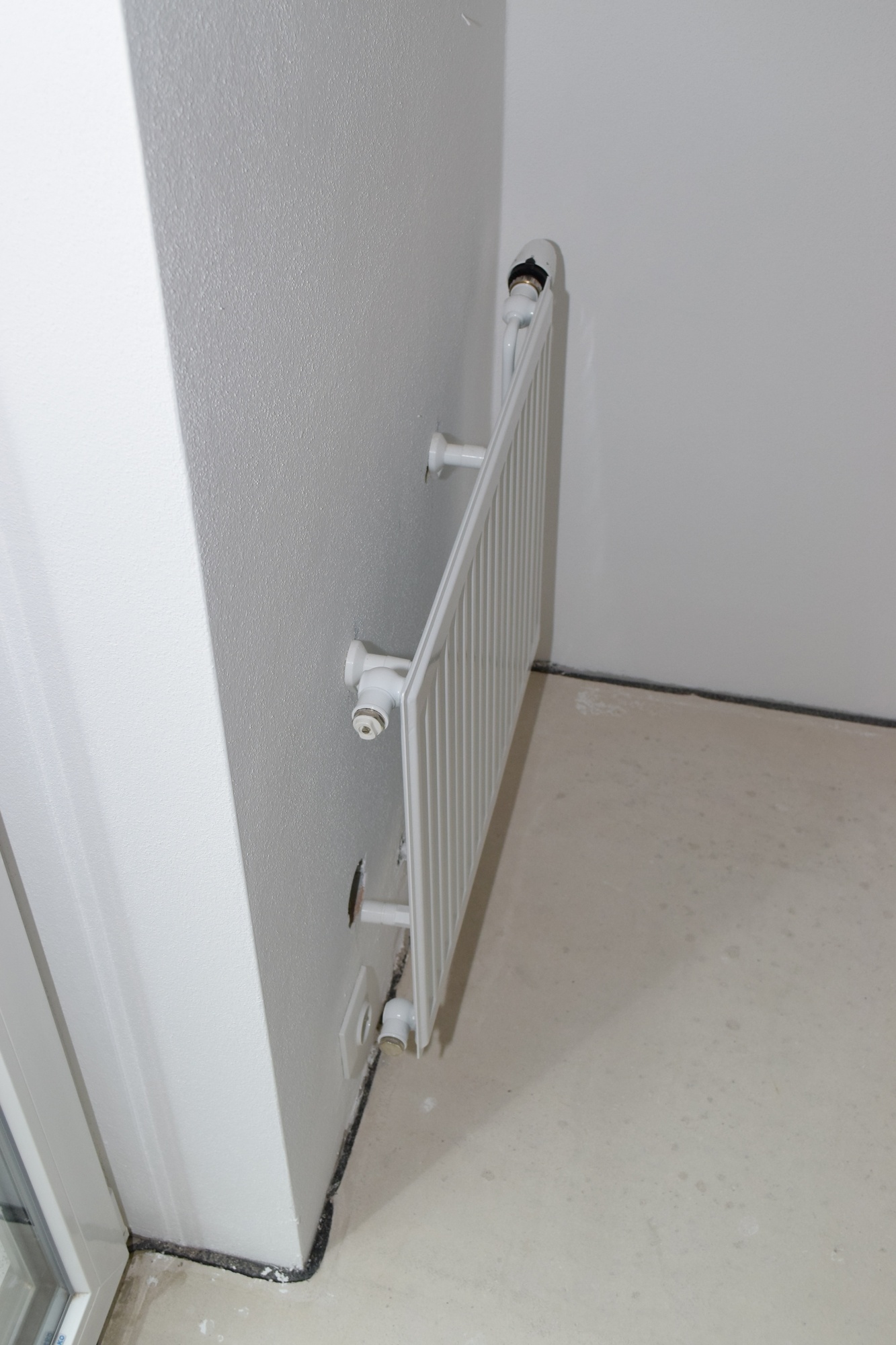

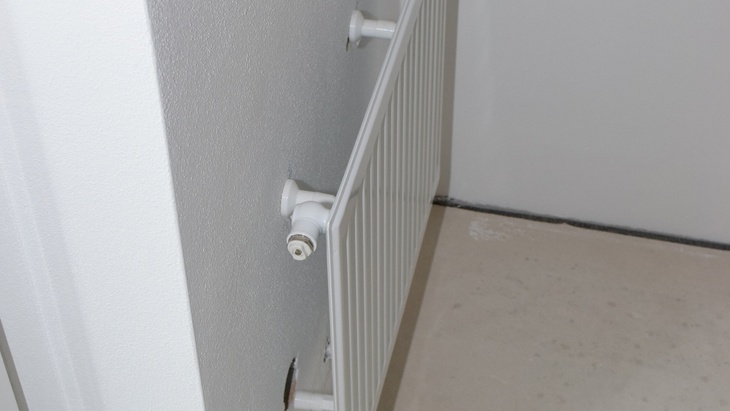

Lázeňský dům je nízkoenergetický, v energetické třídě A dle PENB. Vytápění pokojů a apartmánů zajišťují otopná tělesa minimálních rozměrů a výkonů

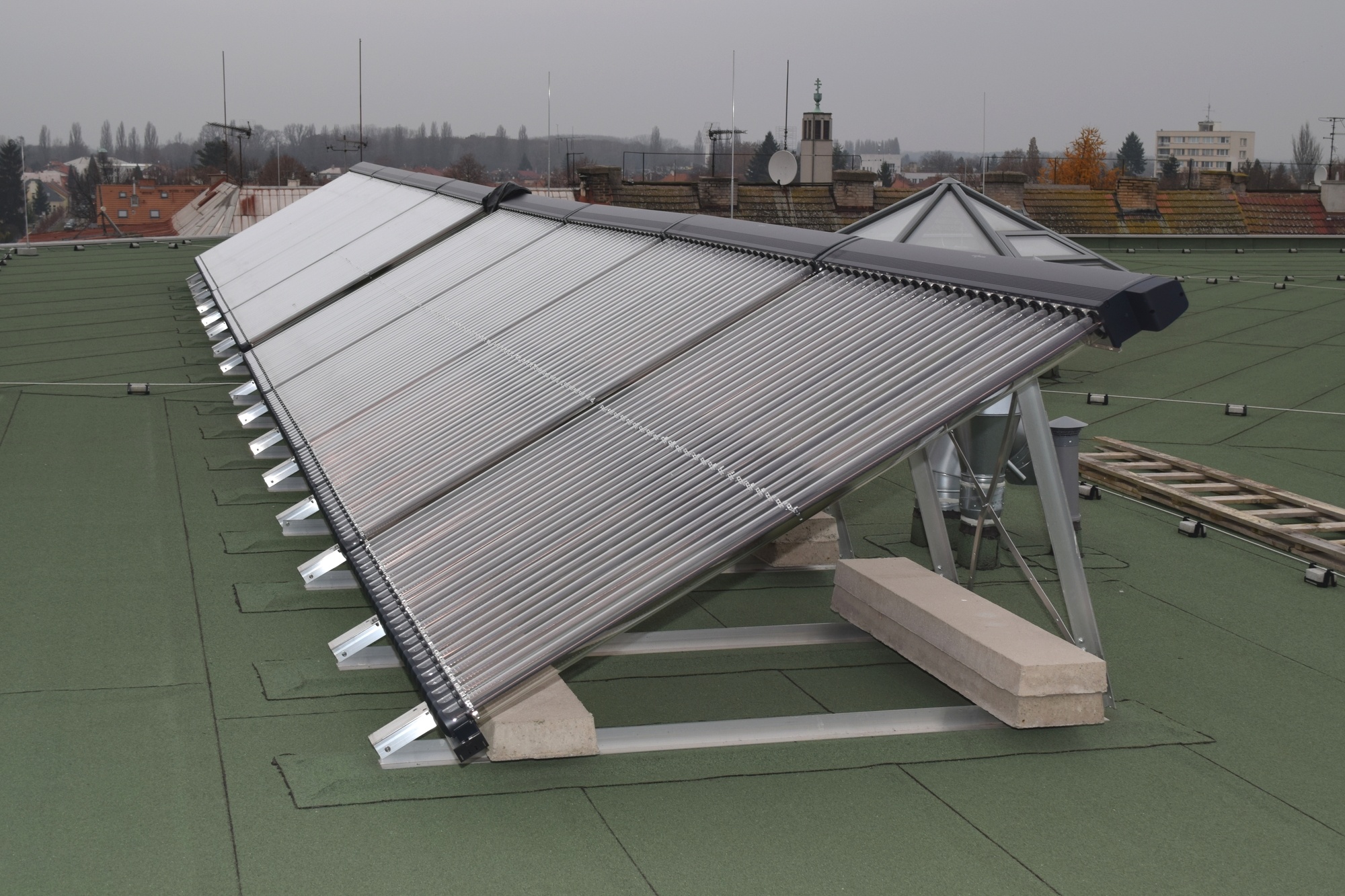

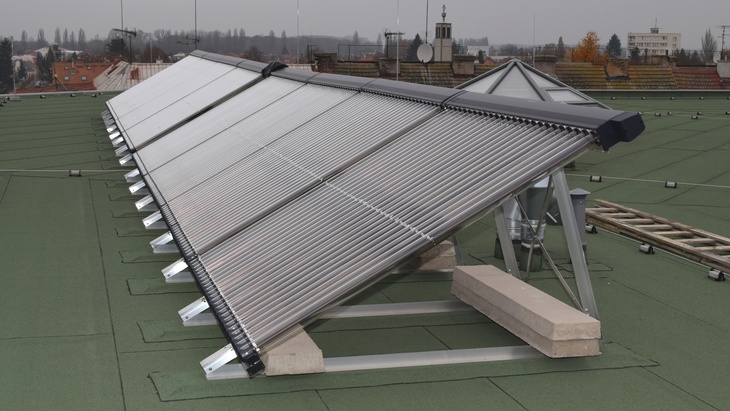

Předehřev teplé vody a vody do lázeňských procedur zajišťují solární trubkové termické kolektory Viessmann umístěné na střeše lázeňského domu

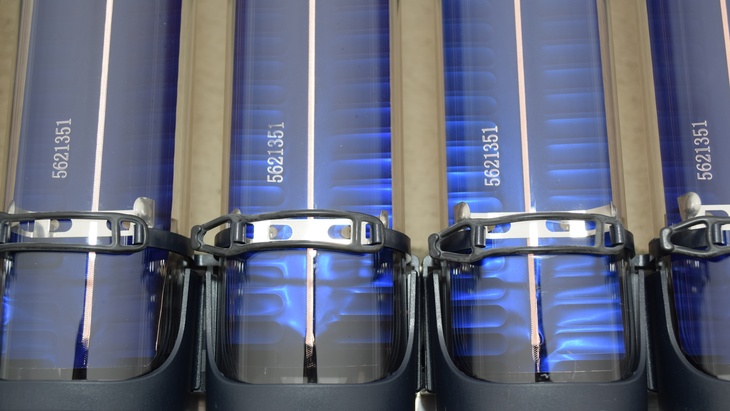

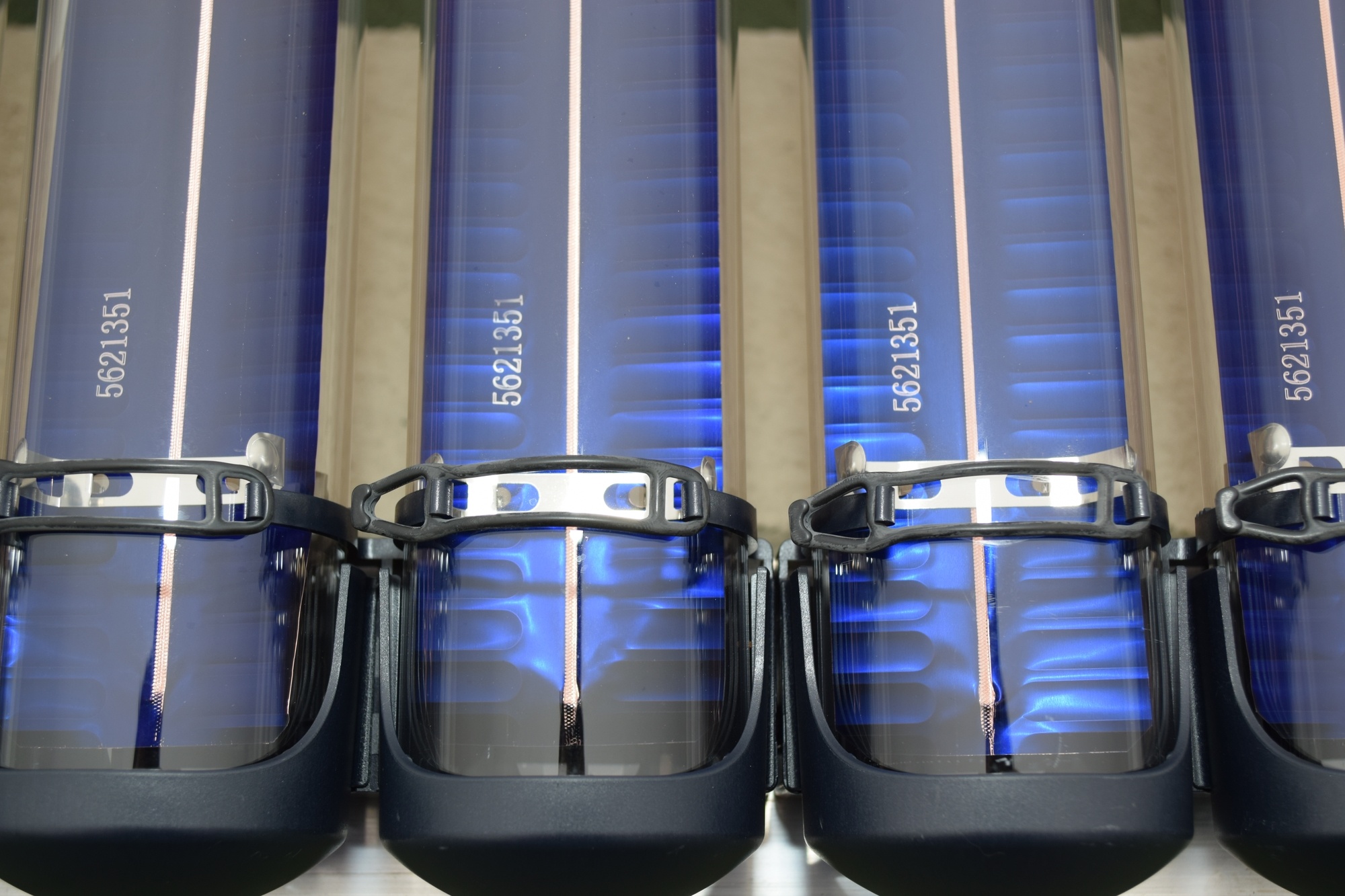

Detail solárních termických trubkových kolektorů Viessmann

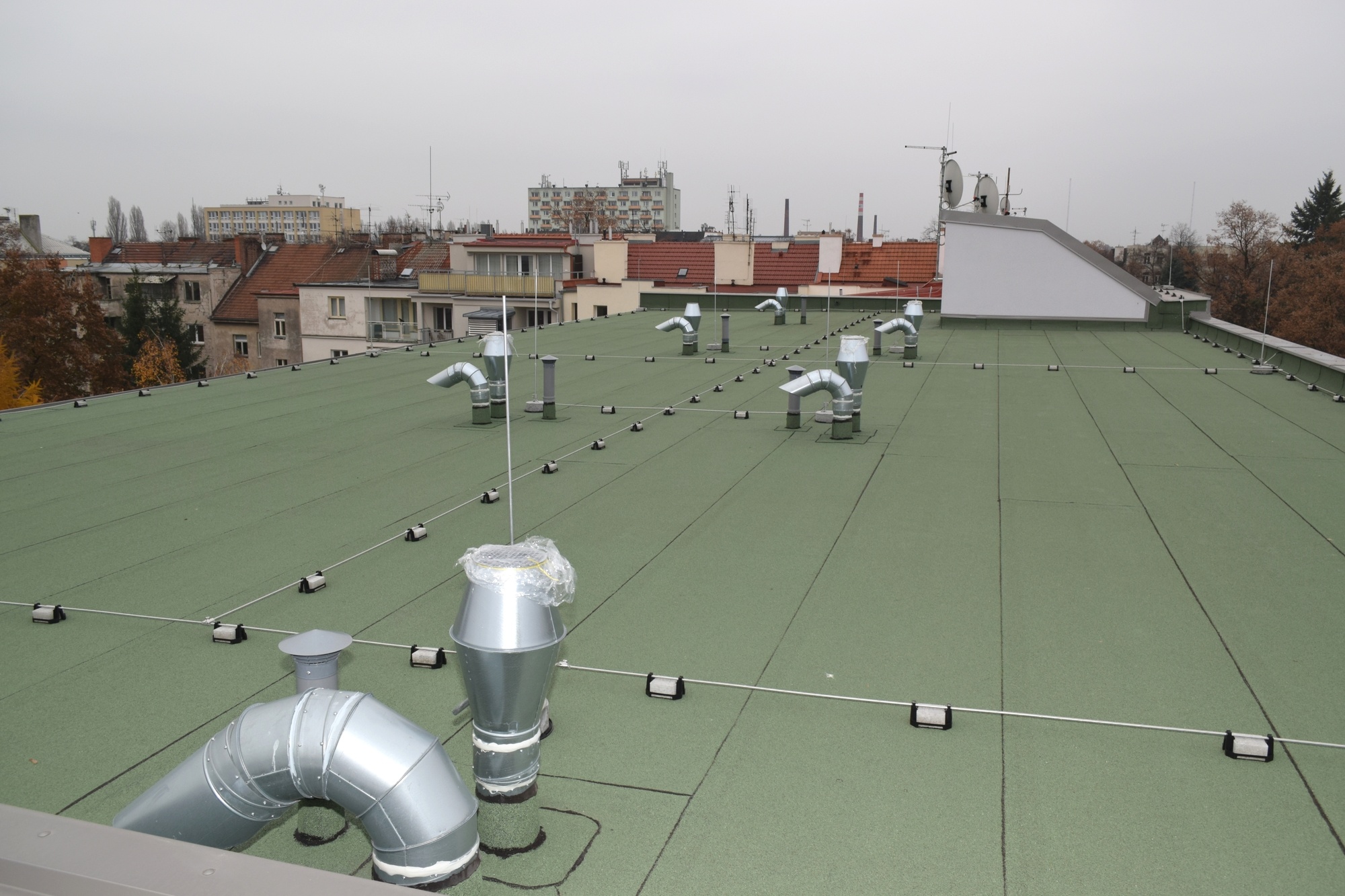

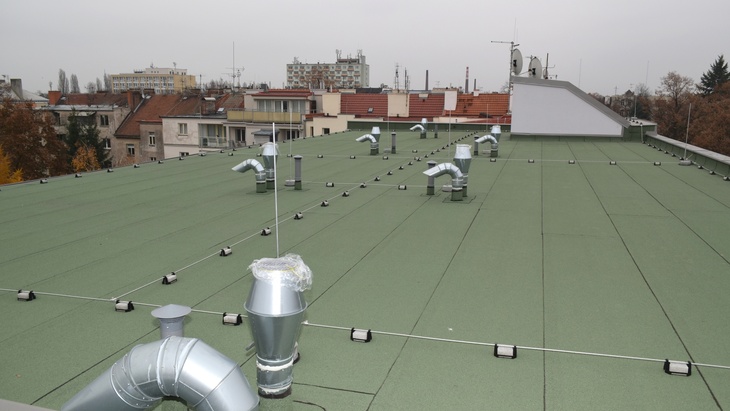

Na střeše se dále nachází přiváděcí a odváděcí vzduchotechnické potrubí pro lokální větrací jednotky pokojů a apartmánů
