Systém zateplení nad krokvemi

Zateplení šikmé střechy je osvědčeným způsobem, jak nejenom zabránit únikům tepla během zimních měsíců, ale také jak využít podkrovní prostor k bydlení. Kromě systému zateplení mezi a pod krokvemi se stále více setkáváme i se systémy zateplení nad krokvemi. Tento způsob zateplení má totiž obrovskou výhodu. Neubírá žádné místo v interiéru, takže ve svém podkroví si můžete užívat každý centimetr.

Jak tedy na to?

Izolace se vkládá na předem připravené bednění. Výplňová izolace se pokládá společně mezi trámky Isover TRAM (MW či EPS) vždy o cca 1 - 2 cm větší, aby v konstrukci dostatečně držela díky rozepření.

1. Parobrzda Isover VA RIO KM DUPLEX UV

Na provedené bednění položíme parobrzdu Isover Vario KM DUPLEX UV (ta navíc díky speciální povrchové úpravě vhodně přilne k povrchu prken). Je zde bezpodmínečně nutné dbát na správnost přelepení přesahů fólie (pomocí pásky Isover VARIO KB1) a zabránění jejího poškození při montáži. Je nutno upozornit, že s alternativními parotěsnými materiály není tento systém certifikován.

2. Námětky

Aby konstrukce byla při montáži o nějakou část opřena, je nutno u okapní hrany osadit nejdříve námětek či jinou alternativní konstrukci z důvodu dorovnání výškové úrovně.

3. Zakládací fošna

Za námětky či jinou alternativní konstrukci se osadí zakládací fošna či hranol, za kterou se již kladou vrstvy tepelné izolace. Je možno začít pokládat jako první přímo výplňovou izolaci.

4. Montážní izolační hranoly

Montážní hranoly Isover TRAM (z minerální izolace či polystyrenu) se kladou od sebe 600 či 1200 (1300) mm dle rozměru výplňové izolace. Aby hranoly správně držely, je možné je předem připevnit oboustrannou lepicí páskou.

5. Řezání

Na řezání minerální izolace je vhodné použít nůž k tomu určen, ideálně z nabídky sortimentu Isover.

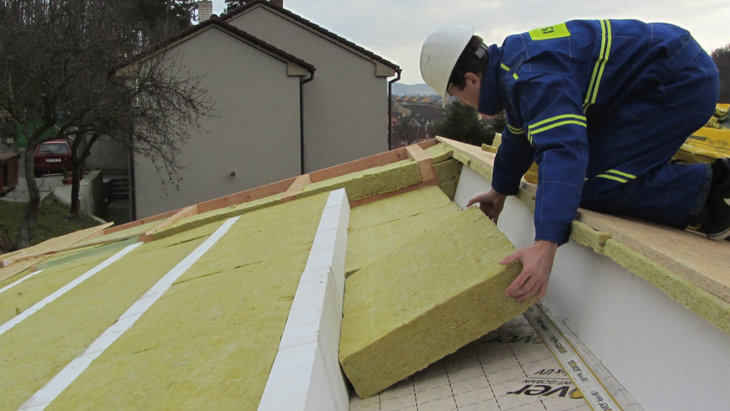

6. Výplňová izolace

Po upevnění montážních hranolů na části konstrukce se mezi ně vloží výplňová izolace. Vhodné typy jsou např. Isover Uni či Isover Unirol Profi.

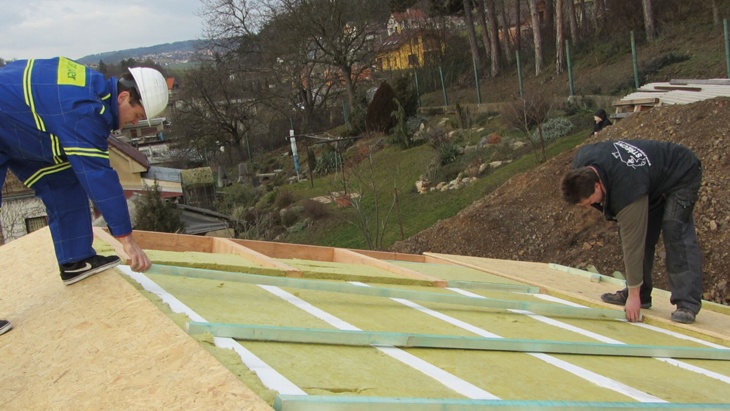

7. Kontralatě

Kontralatě se připevňují pomocí dvouzávitových šroubů Twin UD, čímž se celá konstrukce stane únosnou. Vrtání provedeme po vzdálenosti stanovené ze statického výpočtu.

8. Dvouzávitové vruty

Aby byly vruty správně dotaženy, je vhodné použít speciální montážní nástavec WTT40/ D10 a kontralatě předem předvrtat průměrem max. 6 mm. Při dotahování vrutu je vhodné si kontralať podepřít tzv. koníčkem (především u výrobku Isover TRAM MW).

9. Upevnění

Na upevnění každé kontralatě je nutno použít alespoň 4 vruty. Vruty jsou po montáži uchyceny v krokvi v délce 90 mm. Pro tento účel lze využít návrhové tabulky uvedené v prospektu, případně se obraťte na technického poradce firmy Isover.

10. Doplnění izolace

Prostor v rámci konstrukčních kontralatí lze vyplnit další vrstvou tepelné izolace. Tím překryjeme nejen spoje izolací ale i vylepšíme celkovou tepelnou účinnost.

11. Doplňková hydroizolace

Jakmile je tepelná izolace položena, lze postupně klást difuzně otevřenou pojistnou hydroizolaci Tyvek Soft Antireflex.

12. Dokončení

Po provedení všech vrutů je konstrukce již plně únosná a lze klást latě a libovolnou krytinu.

Kompletní fotoinstruktáž najdete v naší fotogalerii.

Saint-Gobain Construction Products CZ a.s., Divize ISOVER

logo
Smrčkova 2485/4
180 00 Praha 8 - Libeň

telefon: 494 331 331
zelená linka: 800 ISOVER (476 837)
e-mail: info@isover.cz

web: www.isover.cz, www.isover-akustika.cz

Více o firmě Vyžádat další informace
