Jak zvlhčovací zařízení v praxi pracuje?

26. 9. 2014

Zvlhčovací jednotka pracuje na principu přirozeného odpařování a dává stálou relativní vlhkost nastavitelnou v libovolném rozsahu mezi 40 a 60% v přiváděném vzduchu. Jednotka pracuje plně automaticky, vlhkost vzduchu na výstupu zařízení je hlídána elektronicky. Převlhčení vzduchu v uzavřeném prostoru je vyloučené.

Zvlhčovací jednotka AIR – C 250 je dimenzovaná pro nejvyšší možný provozní průtok vzduchu 250 m³/hod a jednotka AIR - C 500 je konstruovaná pro max. objem vzduchu 500 m³/hod. Zvlhčovací vana je napájena pitnou vodou z centrálního rozvodu vodovodního řádu. Ve vaně je podle odpařovacího výkonu 2,5 litru vody u AIR - C 250, nebo u AIR – C 500 až max. 15 litrů vody, která je nepřetržitě automaticky vyměňována. Max. stav hladiny vody v zásobníku je omezen plovákovým spínačem a mechanickým pojistným přepadem. Voda ve vaně je trvale díky UV lampě dezinfikována, kde UV trubice celou vanu a plochu výparníku plně prosvítí.

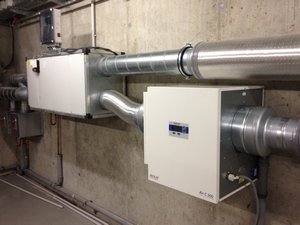

Instalace zvlhčování AIR C 500 do potrubního systemu vzduchotechniky

UV trubice má světelný výkon 4,3 Watt při 253,7 nm. Z bezpečnostních důvodů je UV trubice hlídána prostřednictvím UV – diody. Díky této kontrole může být výpadek, znečištění na dezinfekční jednotce zjištěn. Při příliš malém výkonu zařízení je voda odčerpána a oznámena signalizace poruchy. Zvlhčovací jednotka je při poruše na UV- trubici automaticky vyřazena z provozu. Filtr pro zachycení nečistot z pitné vody na vodovodním řádu, který se instaluje při montáži před zvlhčovací jednotkou, je součástí dodávky.

Nedosahuje-li relativní vlhkost vzduchu po dobu 24 hod. nastavené požadované hodnoty o více jak 25%, bude voda z vany odčerpána a jednotka signalizuje hlášení poruchy a čeká na zásah obsluhy.

Regulace vlhkosti

Vlhkost vzduchu je upravována díky orosenému povrchu lamelového rotoru popř. podle množství výšky hladiny vody ve vaně. Při zvýšení hladiny vody ve vaně se smočí lamely rotoru hlouběji do vody, tím je zvětšena plocha povrchu pro odpařování lopatkového lamelového rotoru. Takto přijímá proudící vzduch vlhkost z lamelového rotoru, který je na požadovanou stálou vlhkost nastaven.

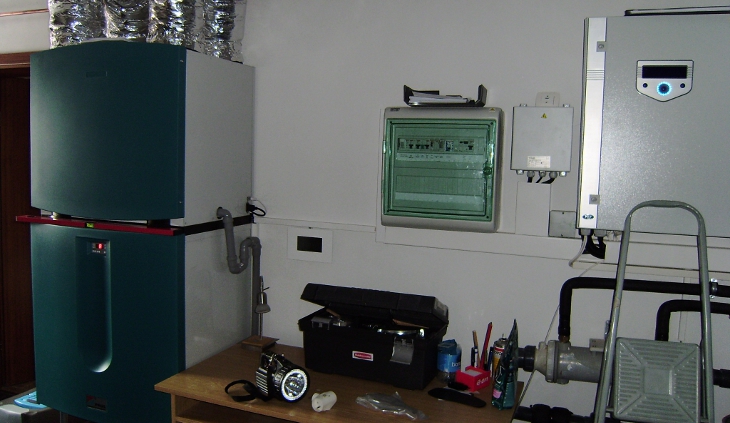

Stav před instalací

Nastavená relativní vlhkost je však zregulována, přepočtena na příslušnou absolutní vlhkost při 21°C a potom upravena. Celý proces zvlhčování proudu vzduchu je neustále monitorován senzory pro snímání vlhkosti na vstupu i výstupu ze zařízení.

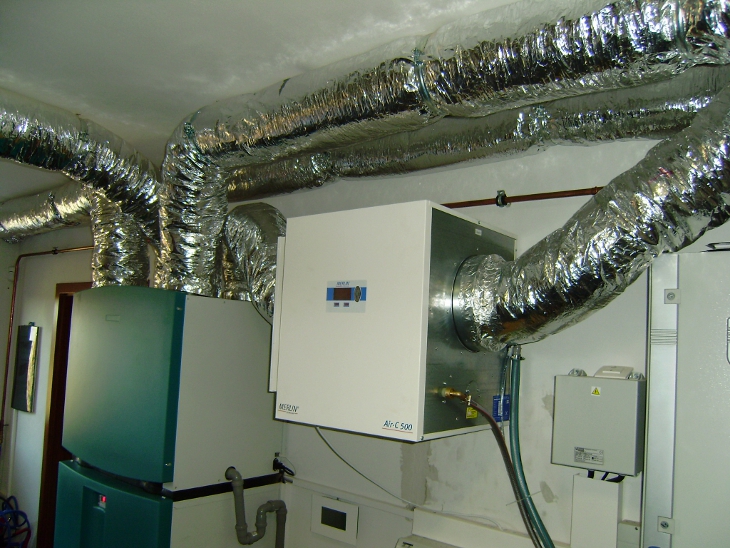

Stav po instalaci zařízení
