Jak napojit hydroizolaci na balkonové dveře a jaké se vyskytují chyby

29. 11. 2016

Ing. Marek Novotný, Ph.D., CGT, soudní znalec FA ČVUT, A.W.A.L., s.r.o., Ing. arch. Jan Hlavín, Ph.D. FA ČVUT

Jedním z velmi složitých a nepříjemných detailů a to jak pro asfaltové, fóliové, ale také stěrkové hydroizolace je ukončení vodotěsných izolací na rámu dveří, nebo všeobecně výplní otvorů. Zejména pak při architektonickém řešení, kdy podlahy exteriéru a interiéru jsou ve stejné rovině, se dostáváme velmi často do problémů v oblasti vodotěsnosti tohoto detailu.

Jak napojit hydroizolaci na balkonové dveře a jaké se vyskytují chyby

Prohlédnout fotogalerii26 fotografií

Klasické hydroizolace mají s tímto detailem potíže, ale špatně provedená, nebo nevhodná stěrková izolace má stejný výsledek – netěsný konstrukční detail, který je pak zdrojem mnohých nepříjemností a konfliktů, samozřejmě, že primárním důsledkem je zatékání kolem tohoto detailu.

Ukončení asfaltových hydroizolací

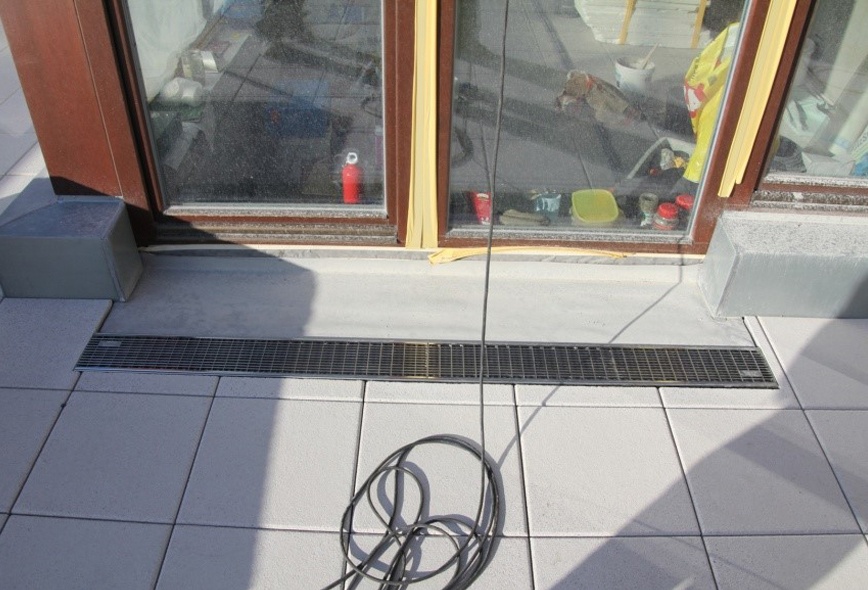

Tento detail paří mezi ty nejrizikovější. Striktně je nutné, aby hydroizolační povlak byl spojen s rámem dveří. Variant je několik od použití speciálních samolepících pasů až svírání hydroizolace mezi pevný podklad a přítlačnou lištu. Samozřejmě, že možné používat k dotěsnění i stěrkové izolace, zejména je vhodný PMMA (polymetylmetakrylát).

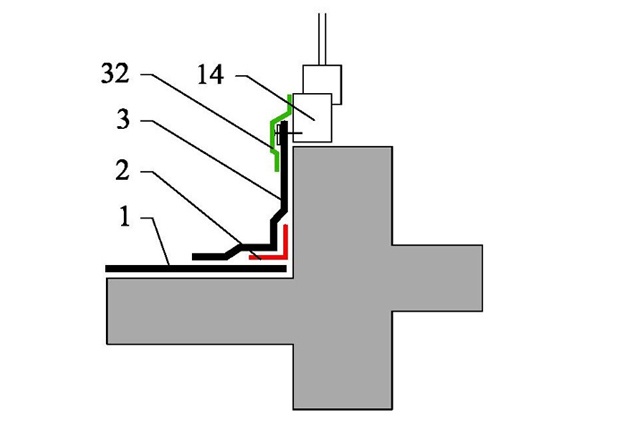

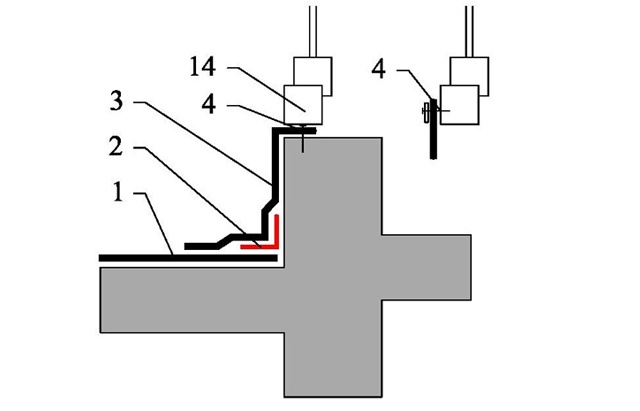

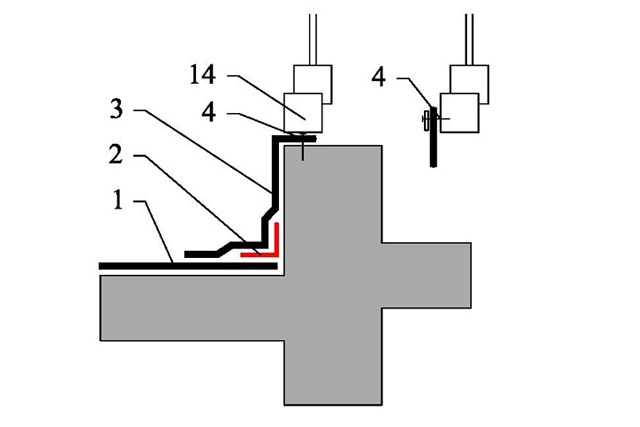

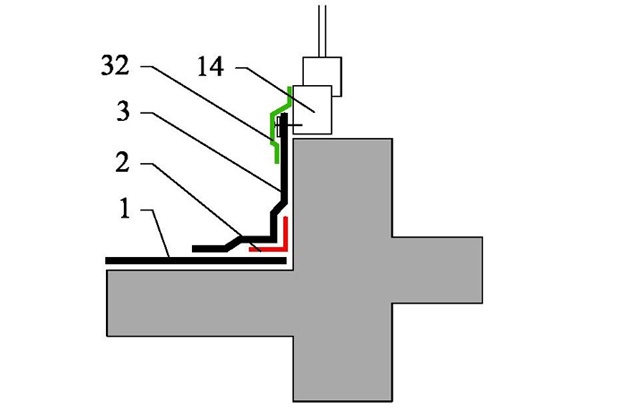

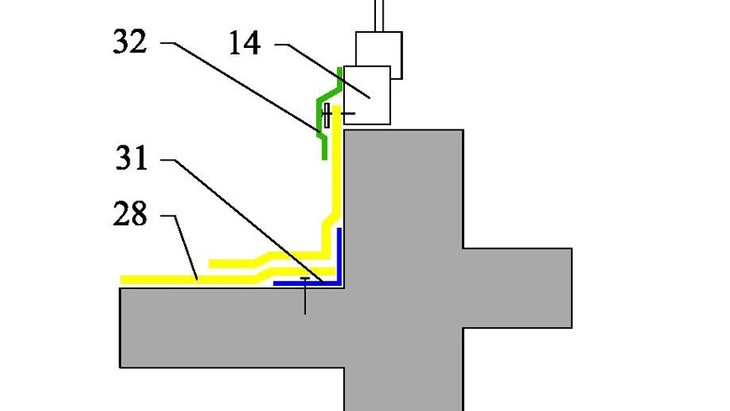

Obr. č. 1 – Schematické řešení asfaltové hydroizolace na rámu dveří

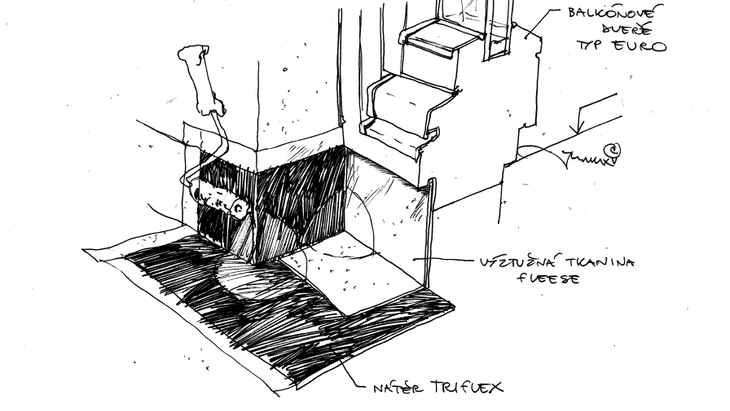

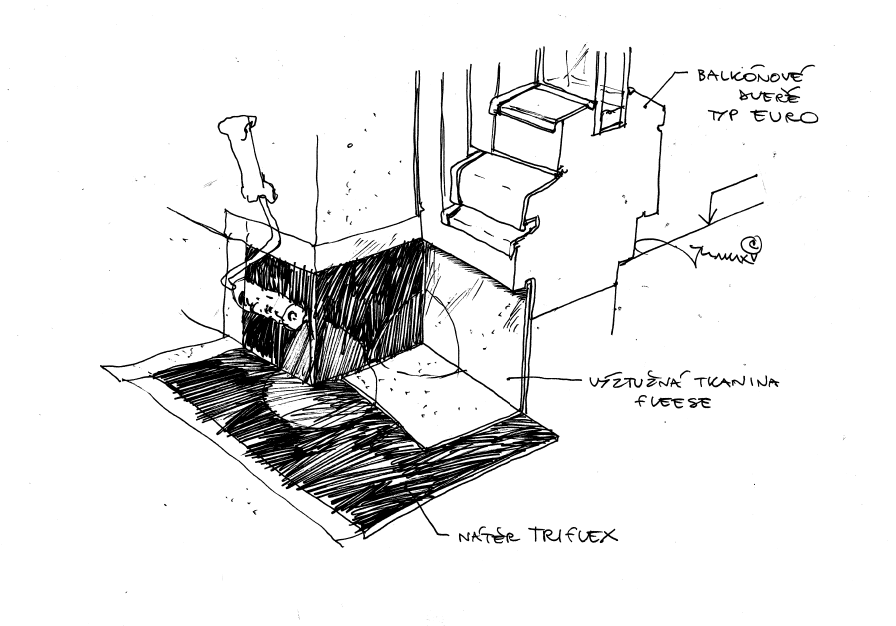

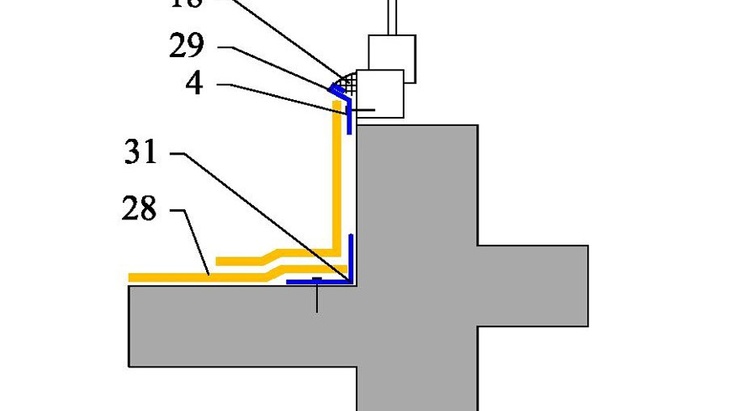

Obr. č. 2 – Schematické řešení asfaltové hydroizolace na rámu dveří, za pomocí vyztužené stěrkové izolace.

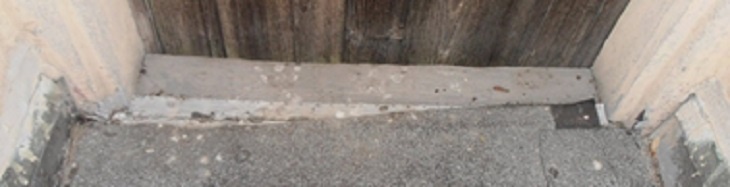

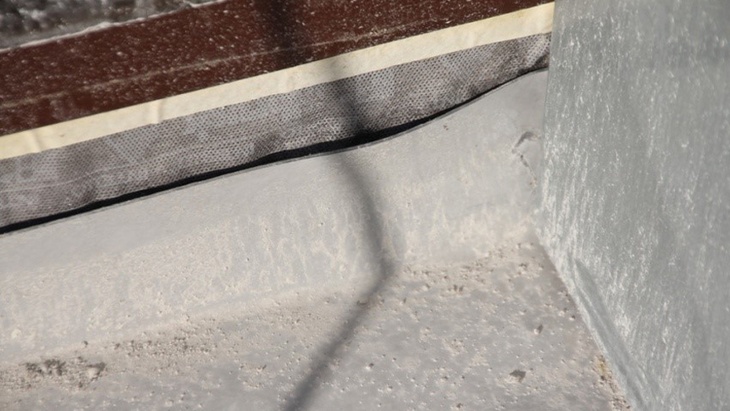

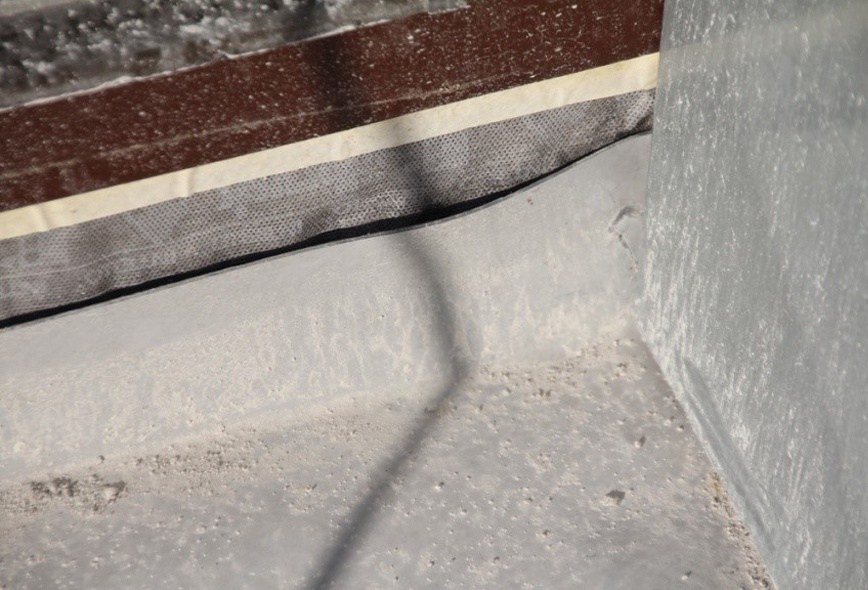

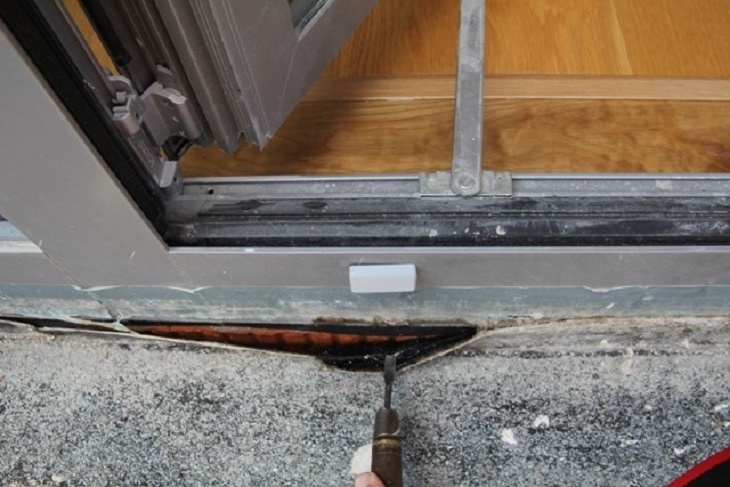

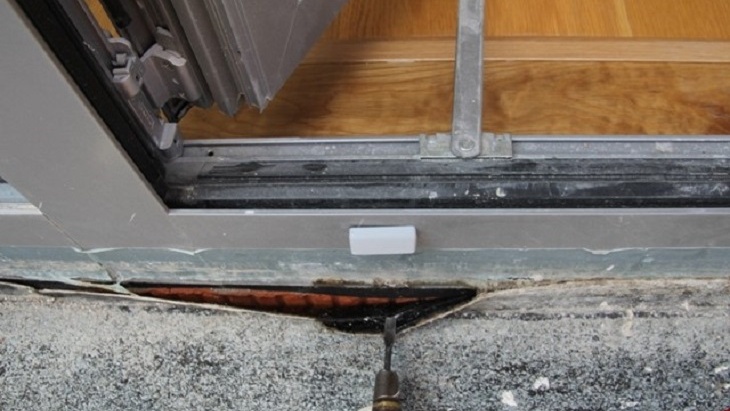

Obr. č. 3 – Špatný podklad, resp. nespojený hydroizolační povlak s rámem dveří

Stěrková izolace může být v tomto případě stažena také až dolů na povlakovou hydroizolaci, což je velmi výhodné, protože to překryje další problémový detail, kterým je napojení svislé a vodorovné izolace pod dveřmi, které je mnohdy téže zdrojem problémů a poruch. Je však nutné použít stěrky, které jsou slučitelné s primární hydroizolací.

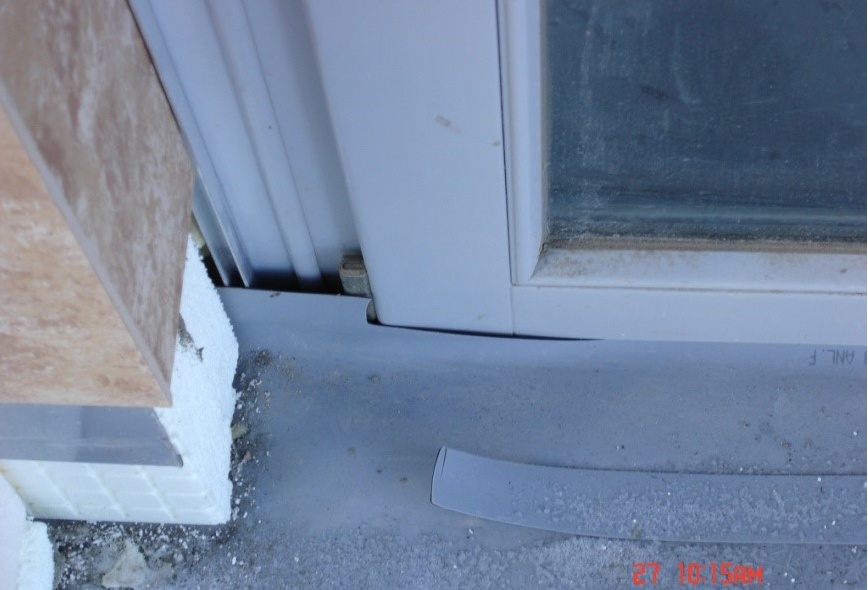

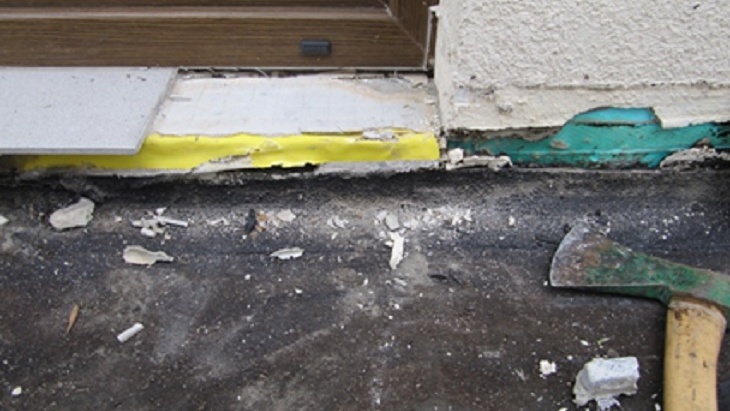

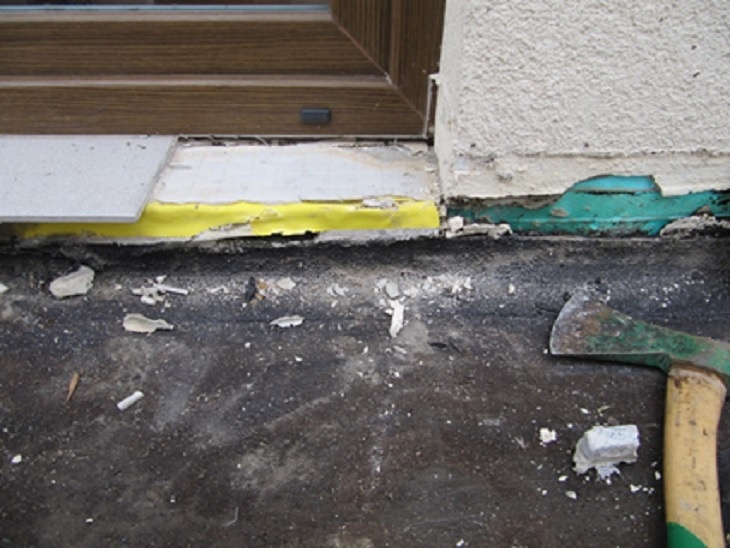

Obr. č. 4 – Hydroizolační povlak je jen přiražen k prahu dveří, který je na pravé části i po úrovní hydroizolačního povlaku

Obr. č. 5 – Kompletní absence hydroizolačního povlaku pod pochozí úpravou schodu do bytu od balkónových dveří

Obr. č. 6 – Absence hydroizolačního povlaku při ukončení na rámu dveří není nic co by bylo mimořádného

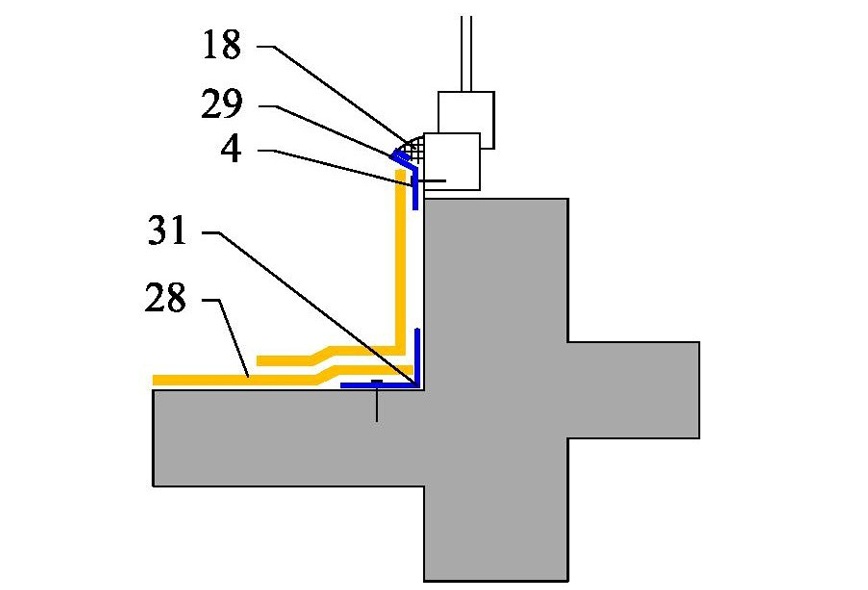

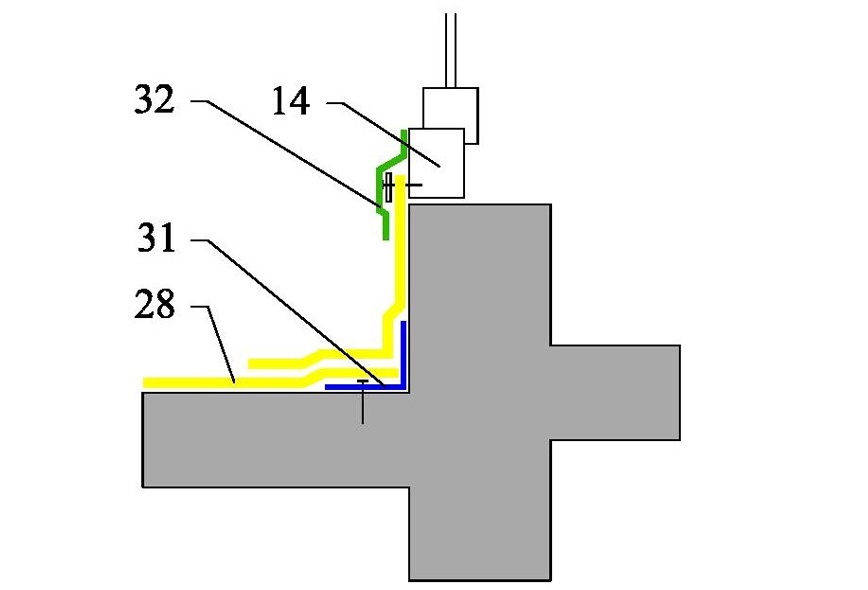

Obr. č. 7 - Schéma ukončení hydroizolačního fóliového hydroizolačního povlaku na rámu dveří

Ukončení na rámu dveří - Napojení hydroizolačních materiálů na rámy dveří je velmi komplikované, je nutné provést spolehlivé napojení hydroizolačního povlaku na dřevěný nebo plastový rám dveří.

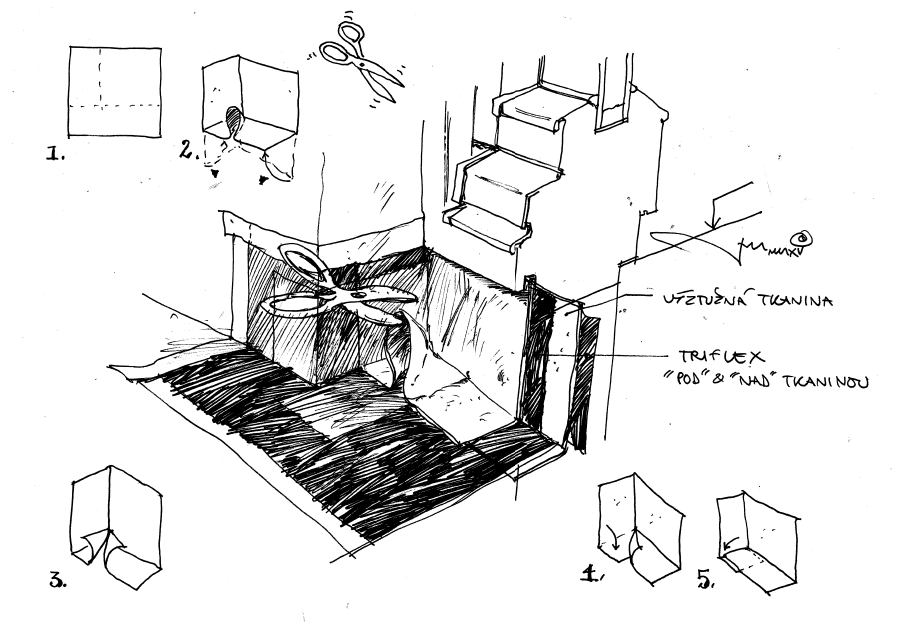

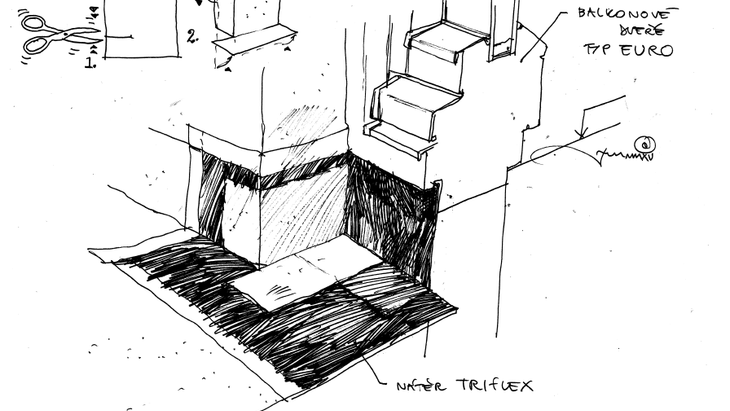

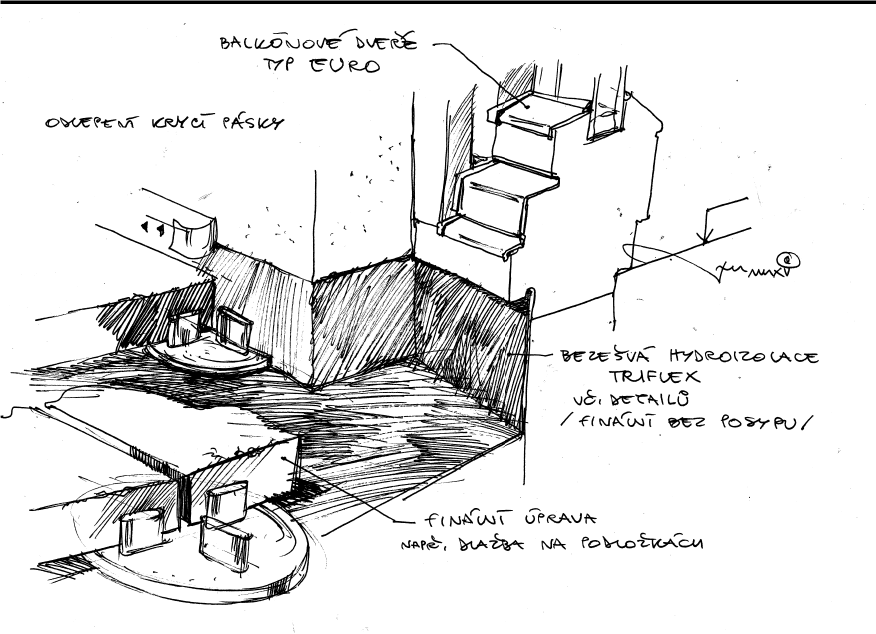

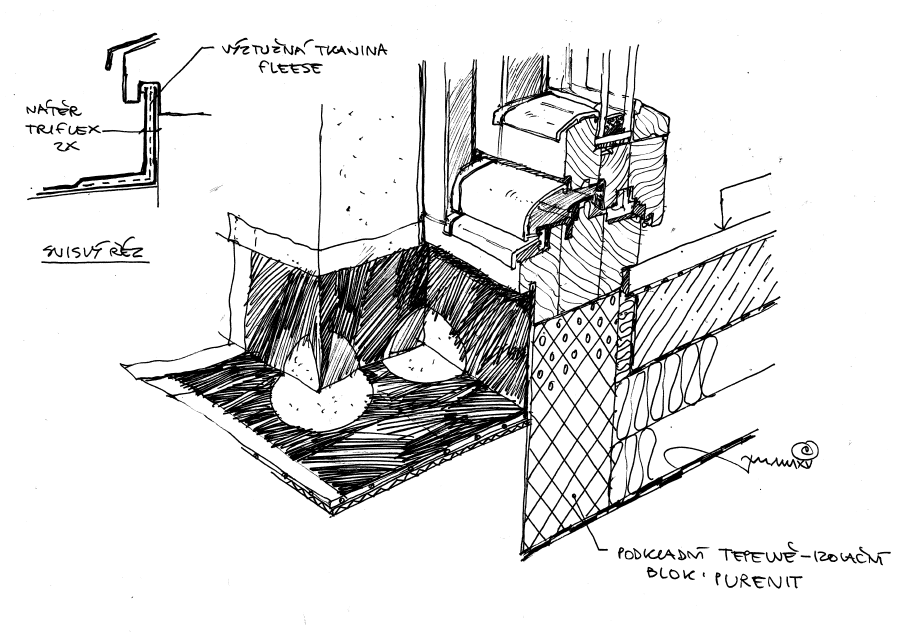

Obr. č. 8 – Schéma ukončení hydroizolačního fóliového hydroizolačního povlaku na rámu dveří v kombinaci se stěrkovou izolací typu PMMA (plymetylmetakrylát)

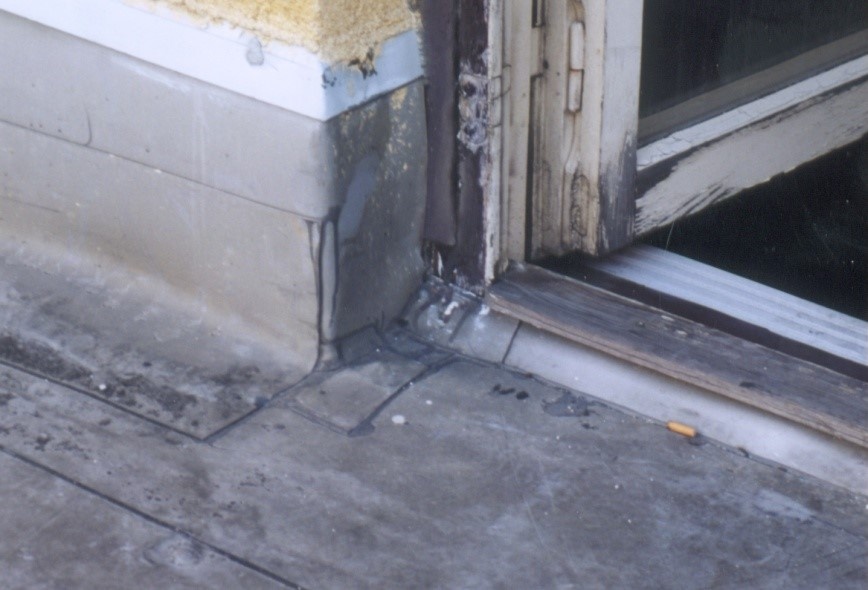

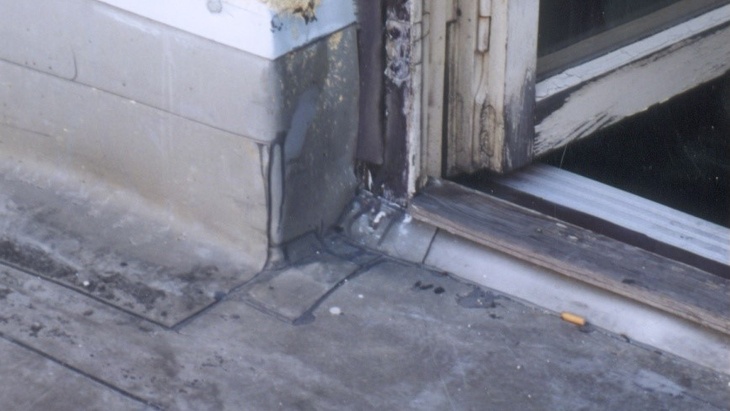

Obr. č. 9 – Ukončení hydroizolačního povlaku na původních dveřích

Obr. č. 10 – Neřešený konstrukční detail ukončení hydroizolačního povlaku na rámu dveří

Obr. č. 11 – Ukončení hydroizolačního povlaku na dveřích (chybí mechanické ochránění a propojení rám dveří hydroizolační povlak

Obr. č. 12 – Hydroizolační povlak není vodotěsně propojen s rámem dveří (detail k obr. č. 11, kdy je patrná neochráněná fóliová izolace)

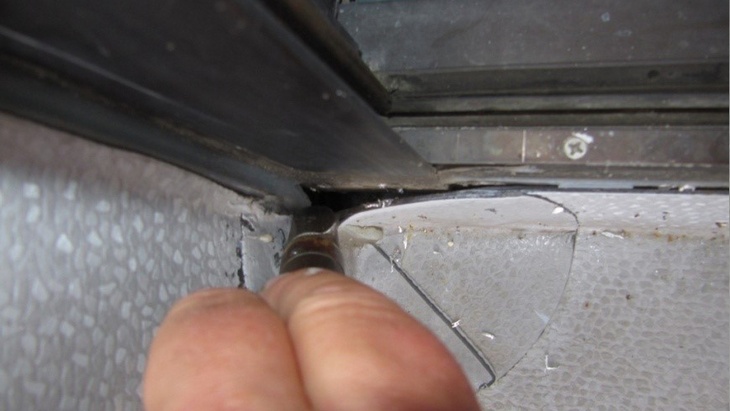

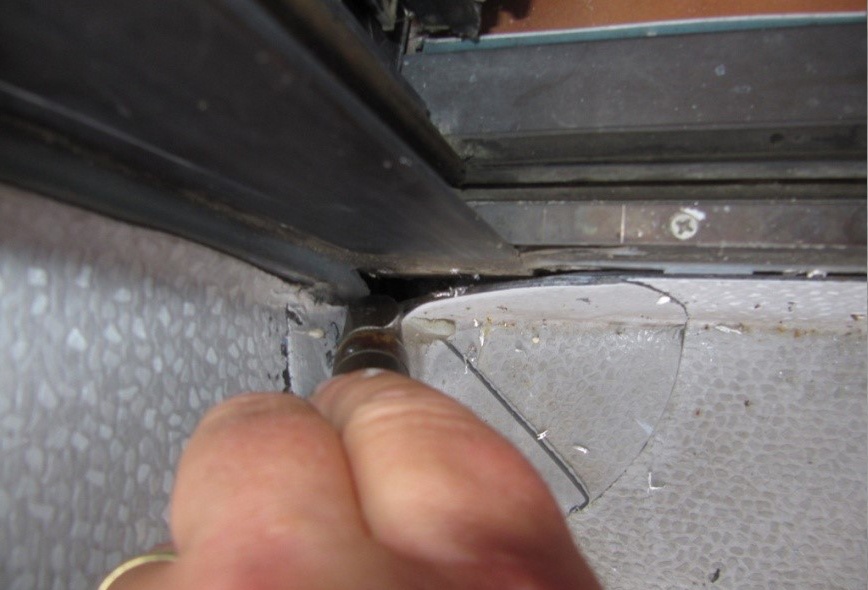

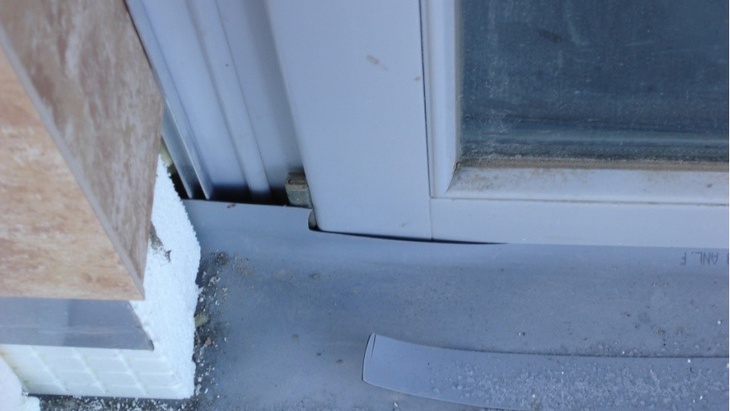

Obr. č. 13 – Díra v napojení hydroizolačního povlaku na rám dveří

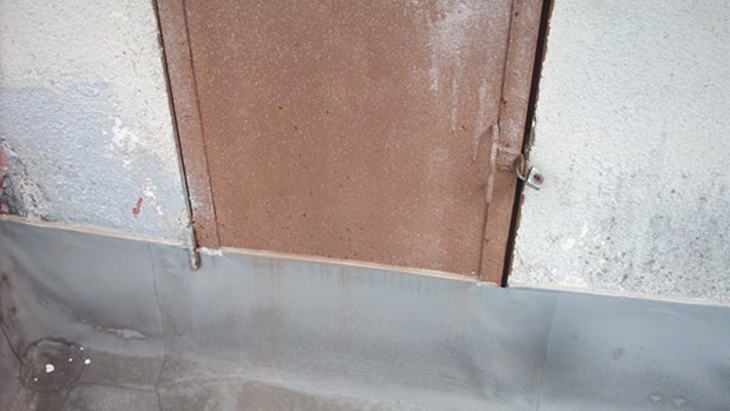

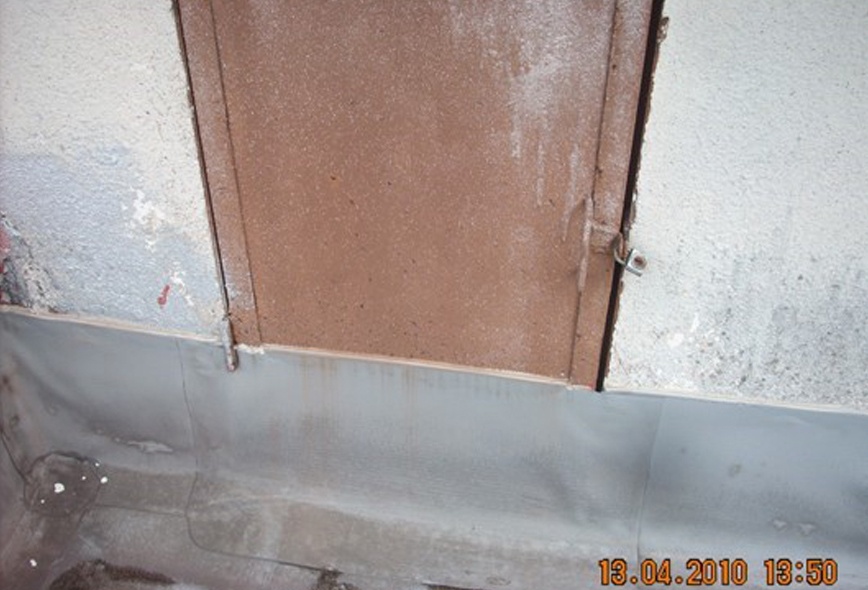

Obr. č. 14 – Velmi „osobité“ ukončení hydroizolačního fóliového povlaku na křídle dveří

Na výše uvedených obrázcích jsou příklady ne zcela úspěšných provedení napojení hydroizolace na rámy dveří. Technické řešení, které tento problém eliminuje je použití stěrkových izolací, kde i dodatečně lze tento problémový detail doizolovat a to jak při předělání celého hydroizolačního povlaku terasy, balkónu, tak i jen při partikulární opravě tohoto detailu.

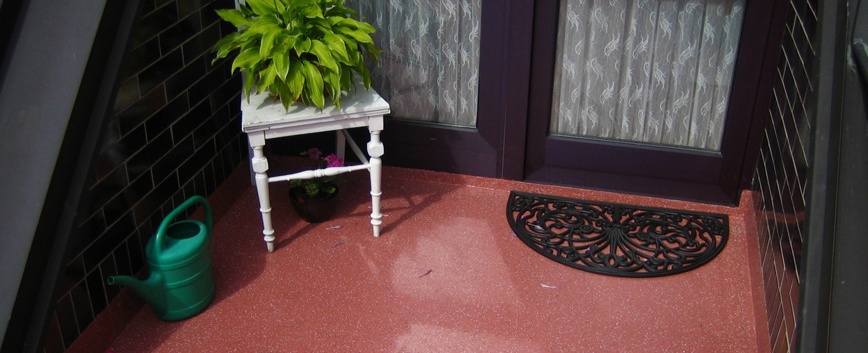

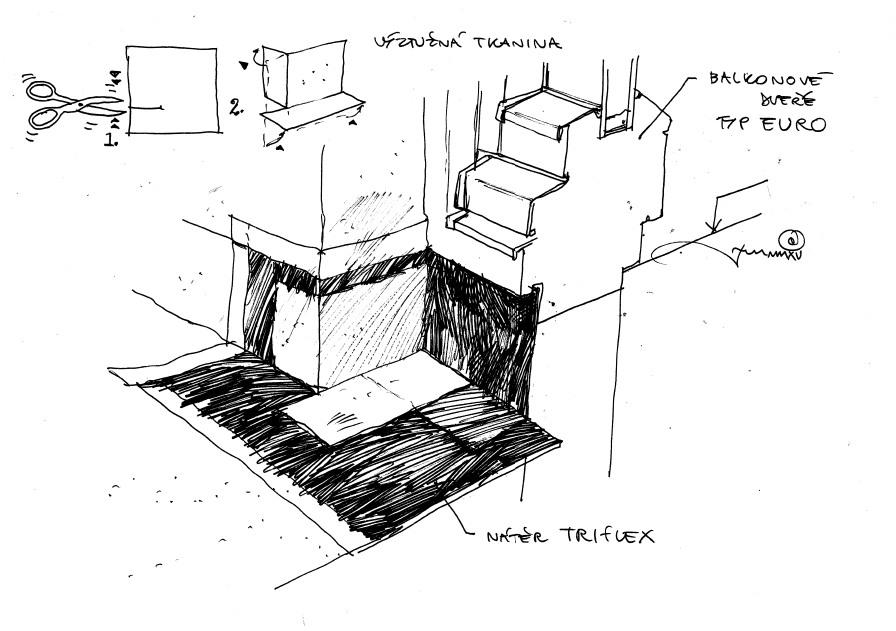

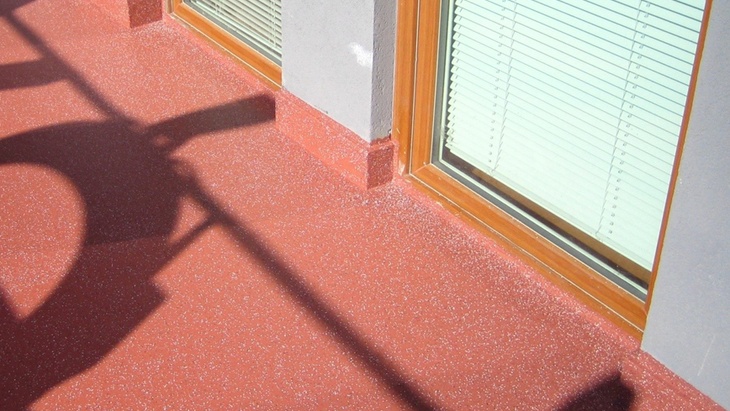

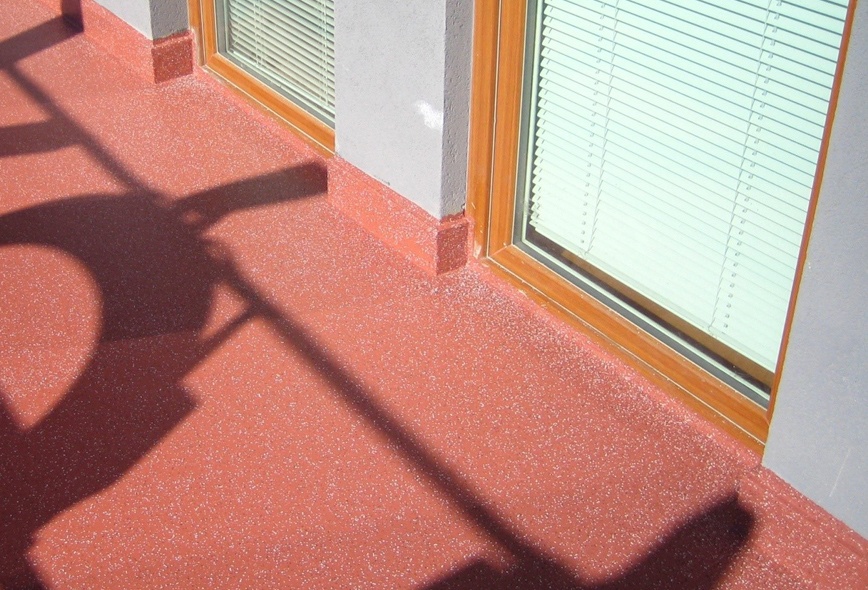

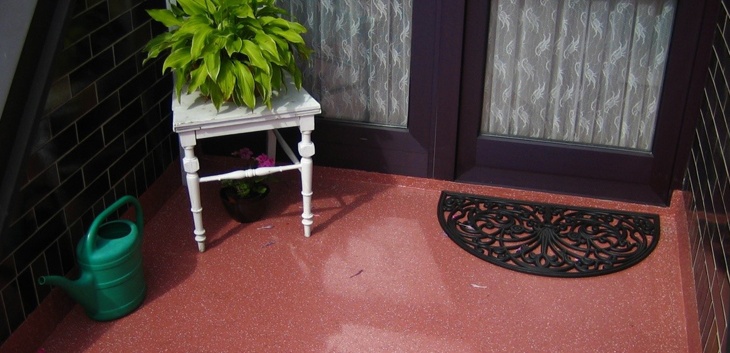

Obr. č. 15 – Příklad sanace detail i plochy terasy pomocí PMMA (Triflex)

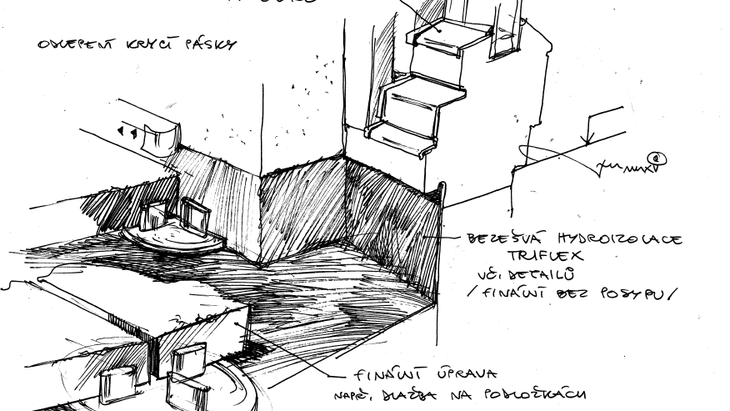

Obr. č. 16 – Příklad sanace detail i plochy terasy pomocí PMMA (Triflex)

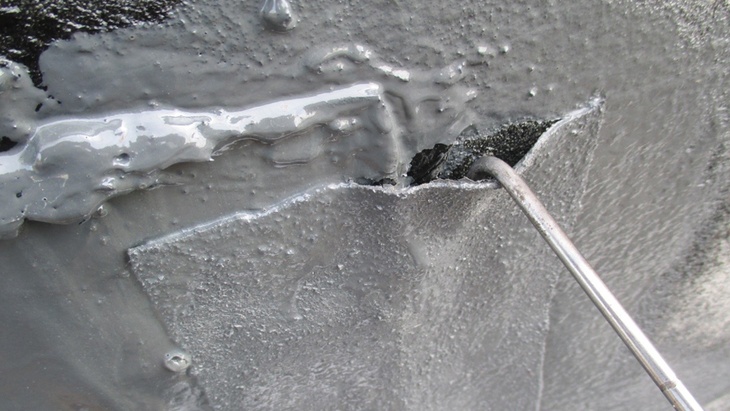

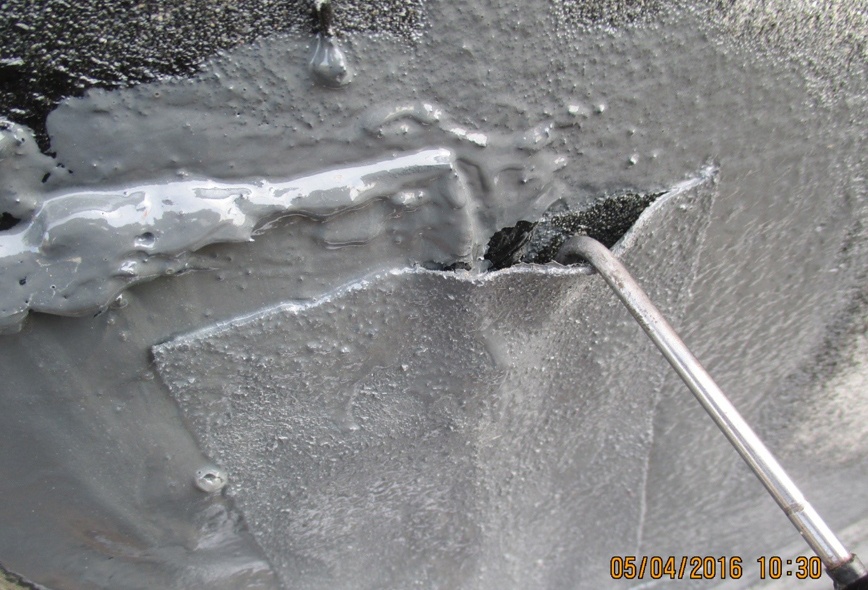

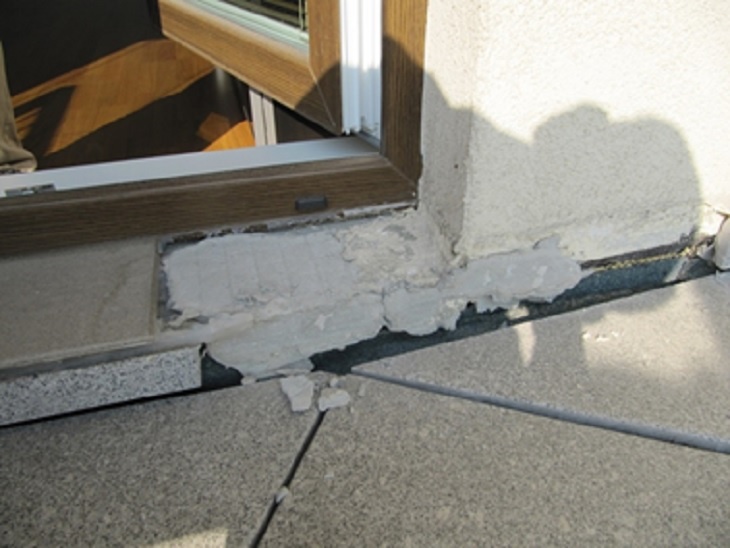

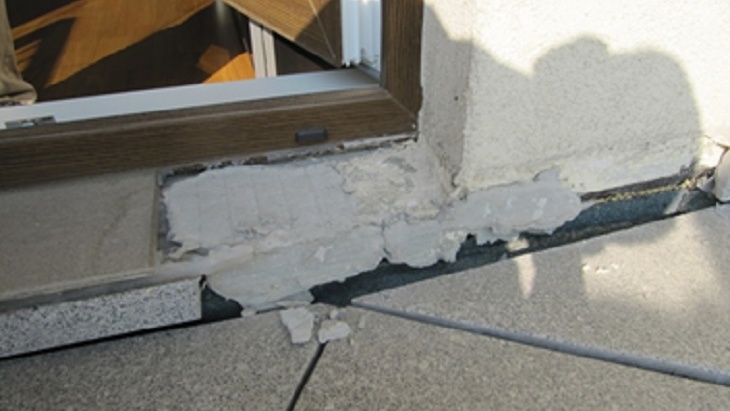

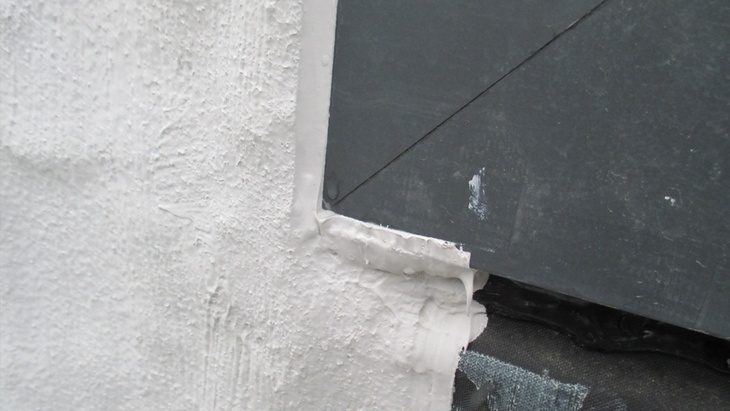

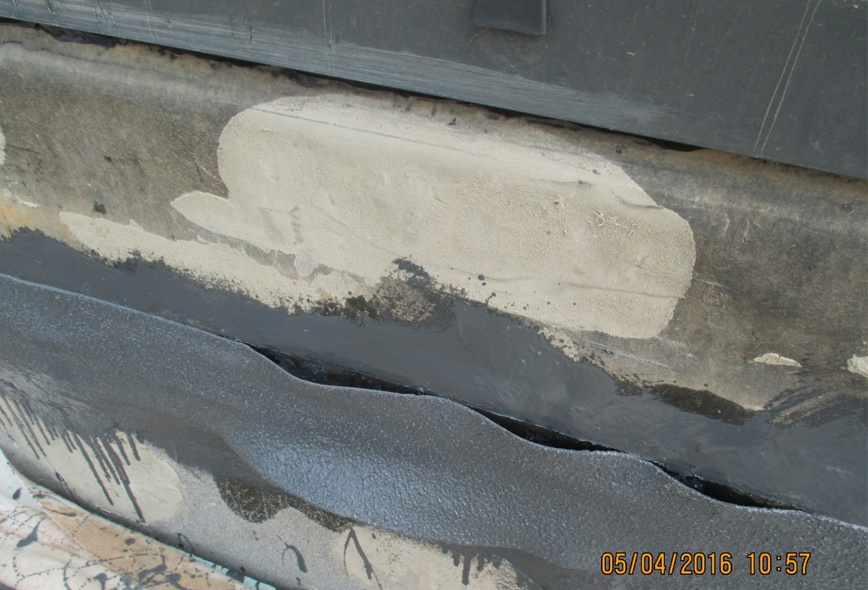

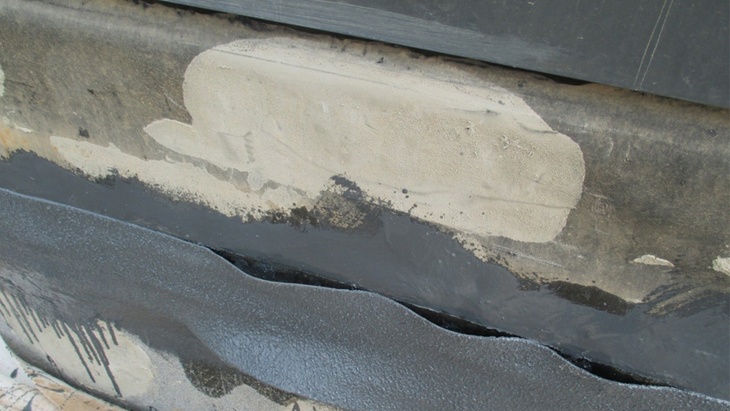

Ale i stěrky je možné provést špatně, což dokazují následující obrázky, kde jsme zachytili, opravovali stěrkovou izolaci, která nebyla provedena tak, aby dávala důvěru, že bude řádně a dlouhodobě fungovat.

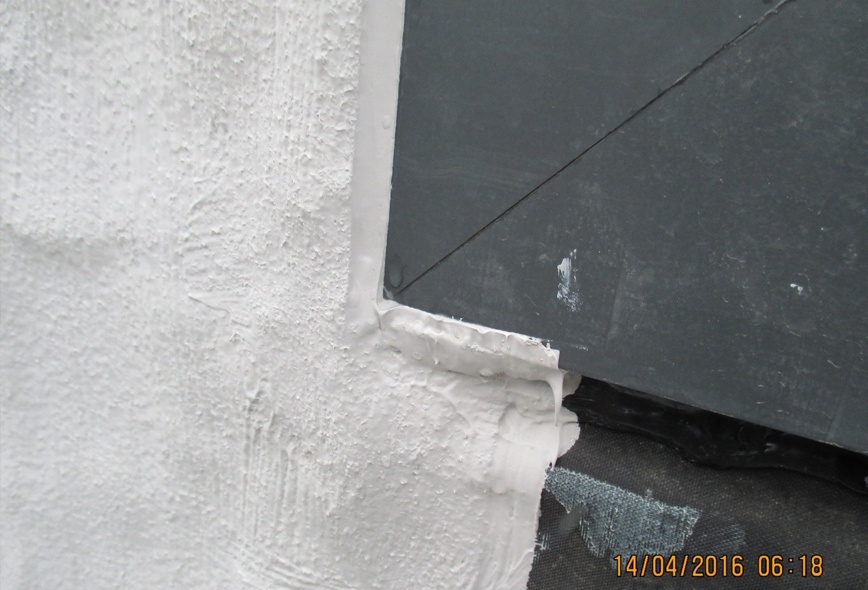

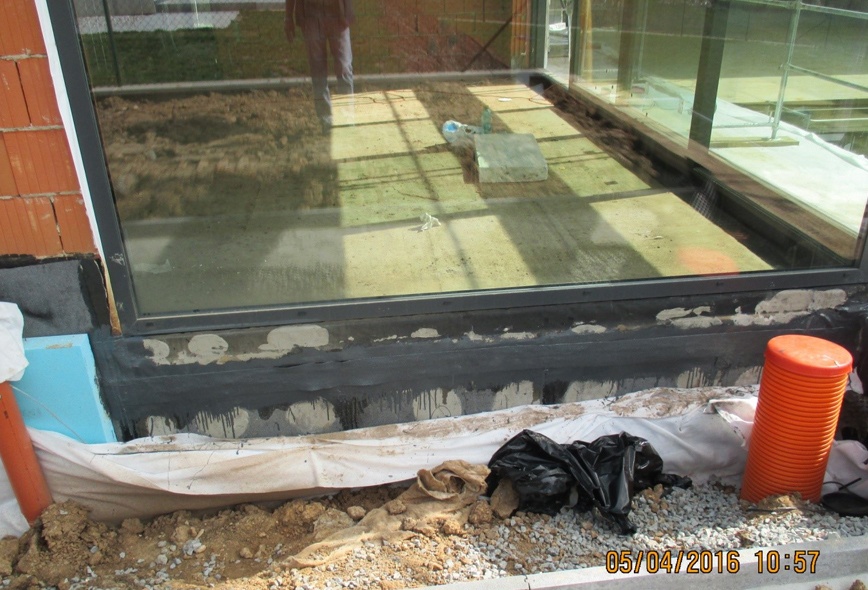

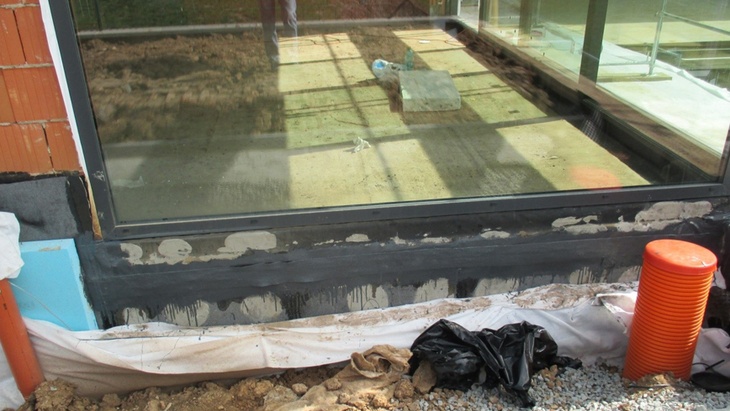

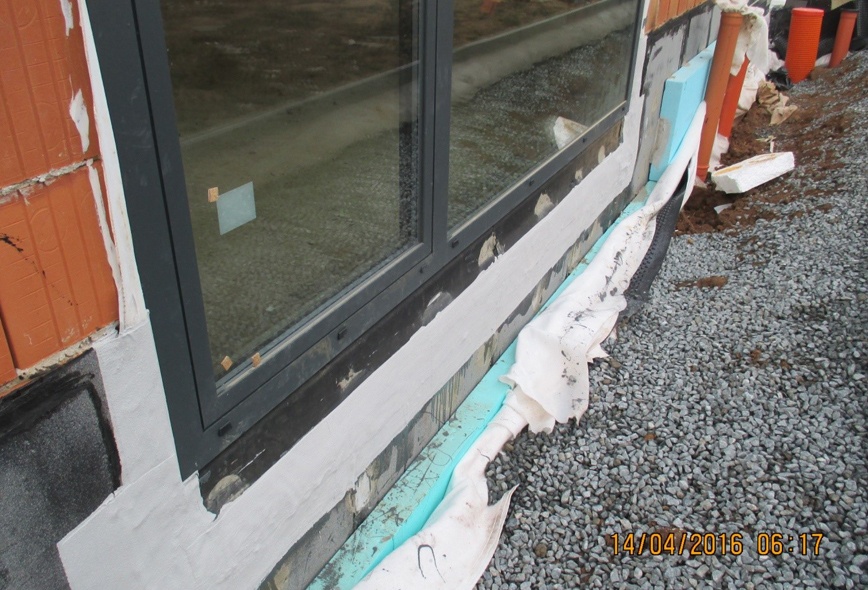

Obr. č. 17 – Příklad špatně provedeného detailu opracování rámu okna
