Montážní návod Schiedel KOMBIGAS

22. 7. 2016

Montážní návod pro plastový systém je platný pro dvouprůduchové i jednoprůduchové provedení komína. Při montáži komínových tvárnic a keramických vložek postupujte podle základního montážního návodu systému UNI Advanced.

Před montáží

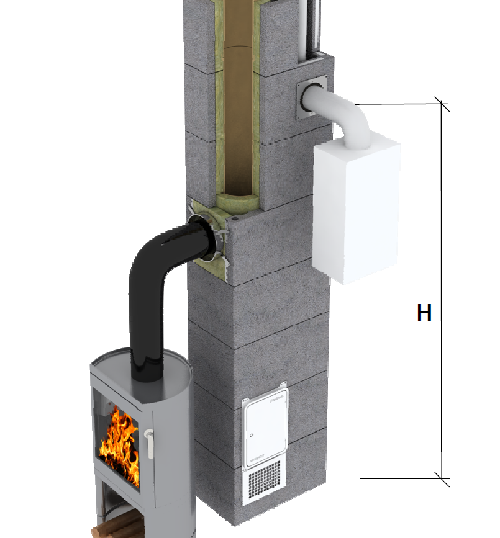

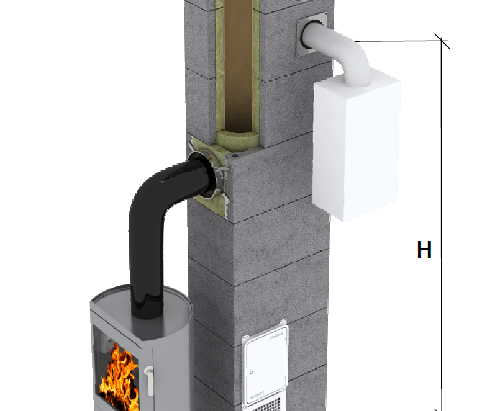

Před montáží si ověřte pozici spotřebiče a výšku „H“ připojení spotřebiče dle projektu.

1. Montážní návod Schiedel KOMBIGAS

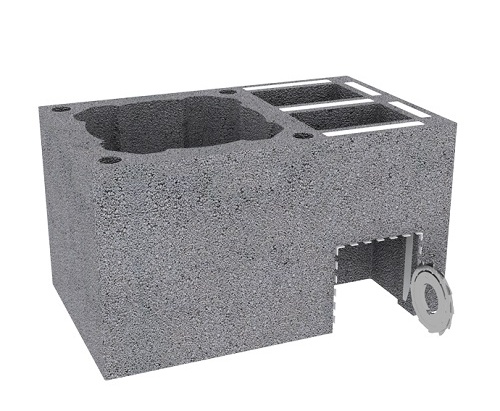

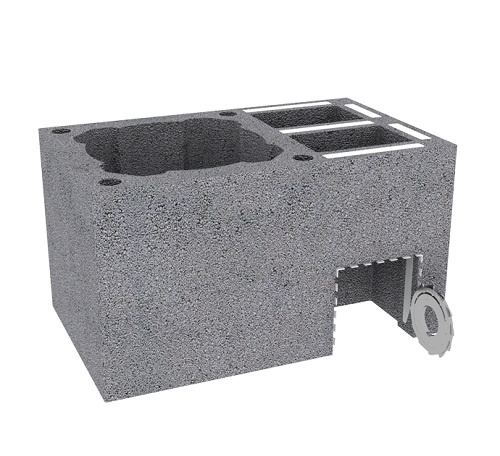

Ve tvárnici v místě uvažovaného napojení kotle, vyřežte v ose šachty otvor: 140 x 140 mm.

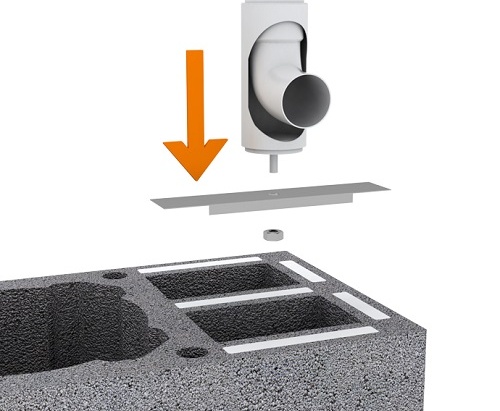

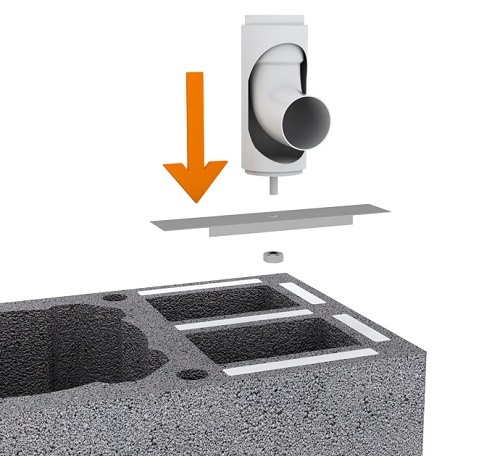

Patní koleno se zakládacím plechem spojte pomocí matice a osaďte osově na střed šachty.

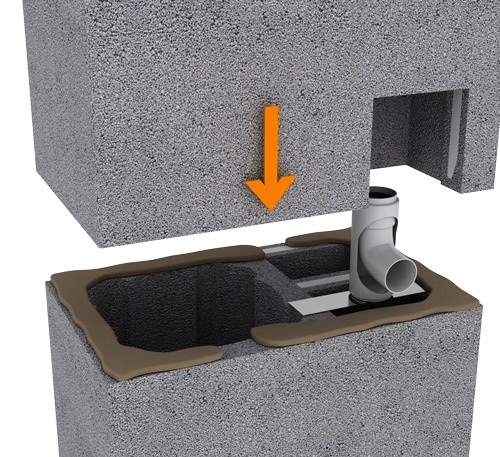

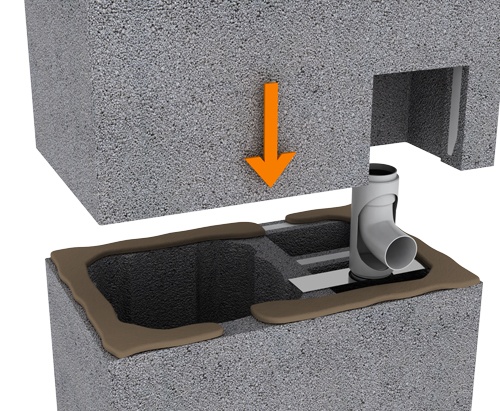

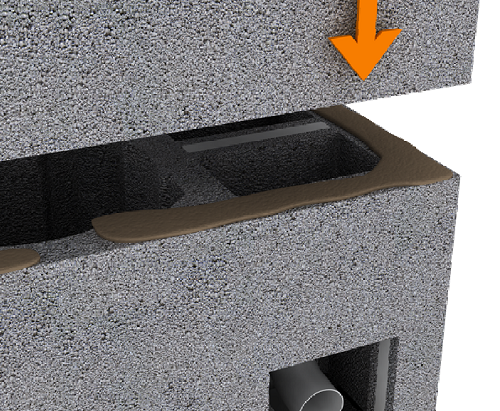

Do maltového lože na spodní tvárnici položte tvárnici s otvorem.

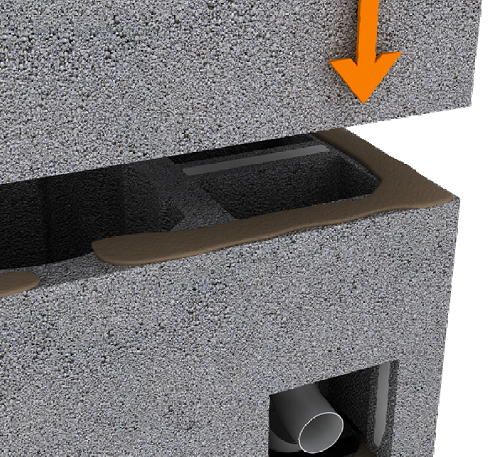

Do maltového lože položte další tvárnici.

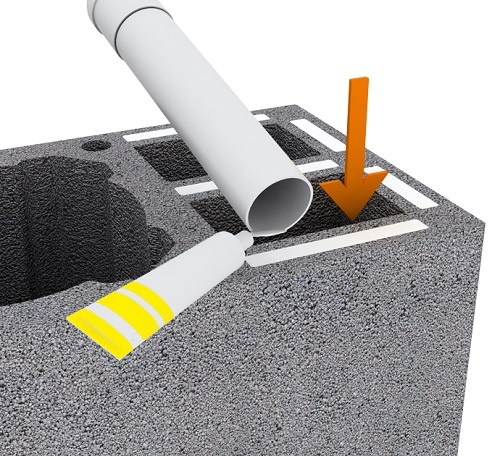

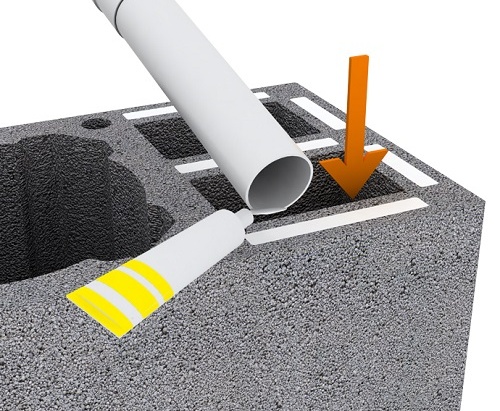

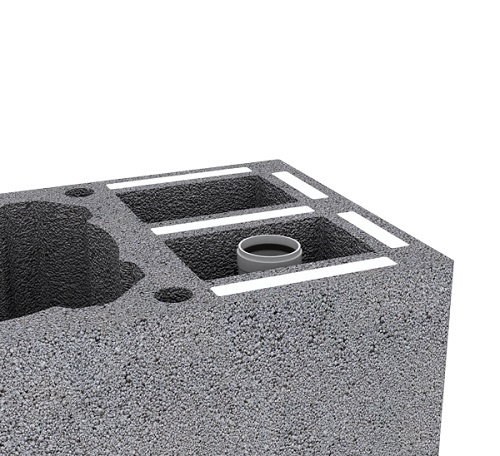

Plastovou vložku ve spodní části natřete lubrikační pastou a zasuňte do hrdla předcházejícího dílu.

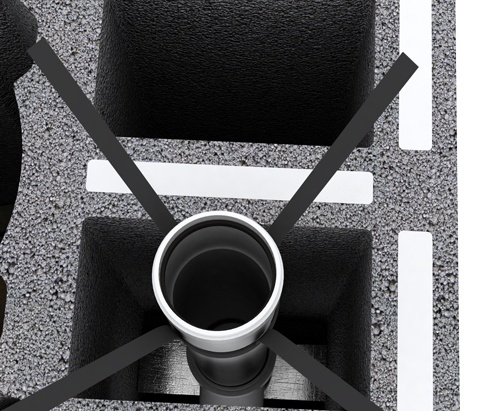

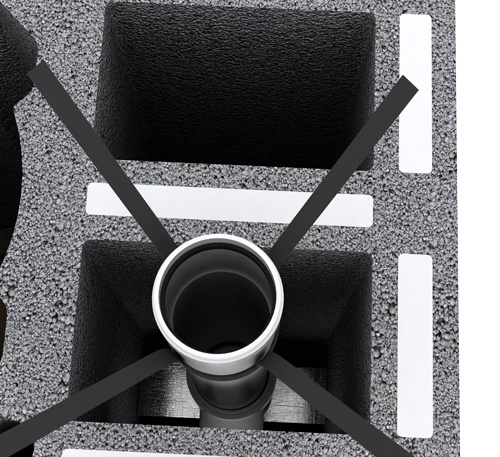

Na vystředění plastových komínových vložek použijte vystřeďovací prvky po cca 3 m.

Poslední transparentní vložku zakraťte tak, že její horní část hrdla, po zasunutí do předcházející vložky, bude končit zároveň s horní stranou předposlední tvárnice.

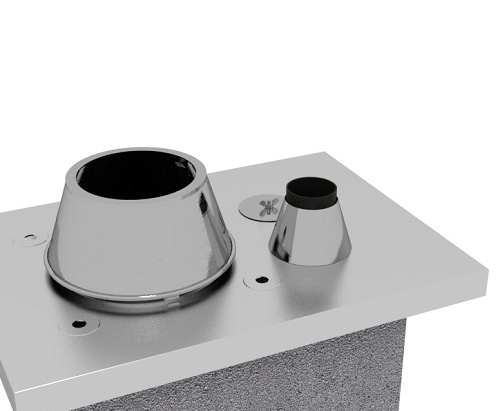

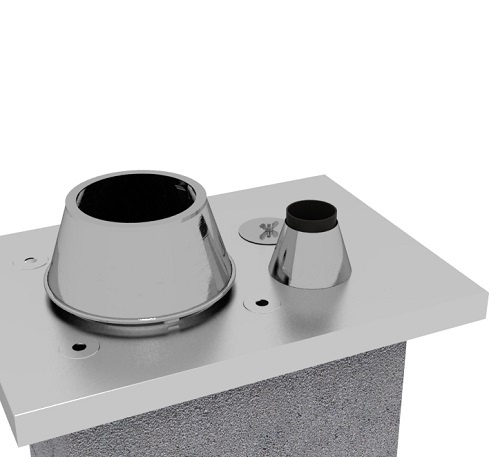

Kruhový otvor v krycí desce, který nebude využit, zaslepte kruhovou záslepkou. Krycí desku připevněte na komín. Do hrdla předcházející vložky zasuňte černou vložku. Na ni nasuňte nerezový kónus.

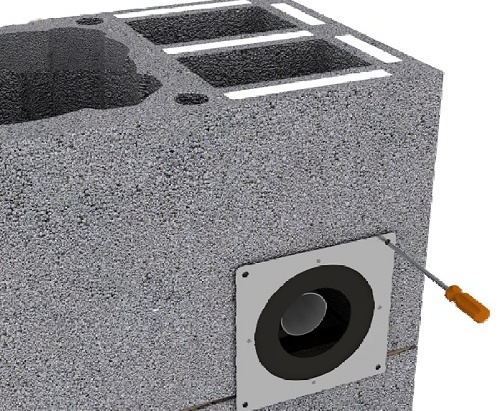

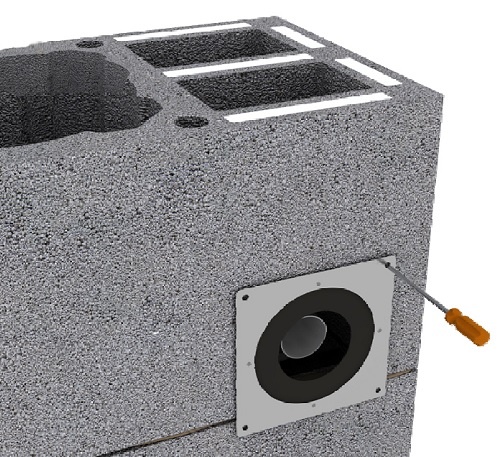

Po omítnutí komínu vyvrtejte otvory Æ 6 mm pro hmoždinky. Čelní desku i s gumovou manžetou připevněte pomocí vrutů do hmoždinek.
