Měření při revizi a servisu plynových zařízení

Spotřebiče kategorie B, tj. ty, které spalují vzduch z místnosti a spaliny odvádějí prostřednictvím komína mimo objekt, jsou nejrizikovější pro vznik podmínek způsobujících otravy oxidem uhelnatým, a to i otrav se smrtelnými následky, kterých je v ČR na desítky případů ročně.

Spotřebiče v provedení B odebírají spalovací vzduch z prostoru, ve kterém jsou umístěny, a spaliny jsou odváděny do vnějšího ovzduší spalinovou cestou. Při nedostatečném přívodu spalovacího vzduchu dochází k nedokonalému spalování a k vracení spalin přerušovačem tahu do prostoru, ve kterém jsou spotřebiče instalovány.
Pokud není zajištěno automatické blokování současného provozu zařízení způsobujících podtlak a spotřebičů v provedení B, nesmí být spotřebiče s atmosférickými hořáky v provedení B s přerušovačem tahu umístěny v prostorech, ve kterých může vznikat podtlak, jehož hodnota je větší než 4 Pa, způsobený:

  • ventilátory,
  • větracími zařízeními,
  • spotřebiči s ventilátorem,
  • centrálním vysavačem,
  • tahem komína jiných spotřebičů,
  • jinými zařízeními.

Měření

Co je 4Pa měření?

Cílem 4Pa měření je ověřit možnost vzniku nepřípustného podtlaku v prostorech, ve kterých se vyskytuje potenciální zdroj oxidu uhelnatého, v jehož důsledku může dojít k ohrožení života. Nepřípustný podtlak může být způsoben současným provozem spalovacího zařízení závislého na okolním vzduchu, tedy v provedení B, a odsávacího zařízení, jehož činnost může být založena jak na činnosti ventilátoru (nejčastěji digestoře), tak na přirozeném odtahu (nejběžněji zdroje na tuhá paliva).

Měření koncentrace CO, měření tahu komína a teploty spalin

Jedním z hlavních předpisů, který stanovuje požadavky na odběrná plynová zařízení a spotřebiče na plynná paliva v budovách a při uvádění plynových spotřebičů v provedení B do provozu, při jejich seřizování montážní nebo servisní organizací, při provozní revizi, popř. při odborném posouzení jejich provozu, je norma TPG 704 01.

Jednou ze změn v tomto technickém pravidle je povinnost provést měření koncentrace CO ve spalinách a v ovzduší v místě instalace dále pak měření tahu komína a teploty spalin. Naměřené hodnoty koncentrace CO ve spalinách se přepočítávají na tzv. hodnotu CO neředěné s ohledem na součinitel přebytku spalovacího vzduchu. Na základě této hodnoty se stanoví návrh termínu provedení servisu spotřebiče podle níže uvedeného diagramu.

Nejvhodnějším přístrojem pro měření podle normy TPG 704 01 je analyzátor spalin s platnou kalibrací.

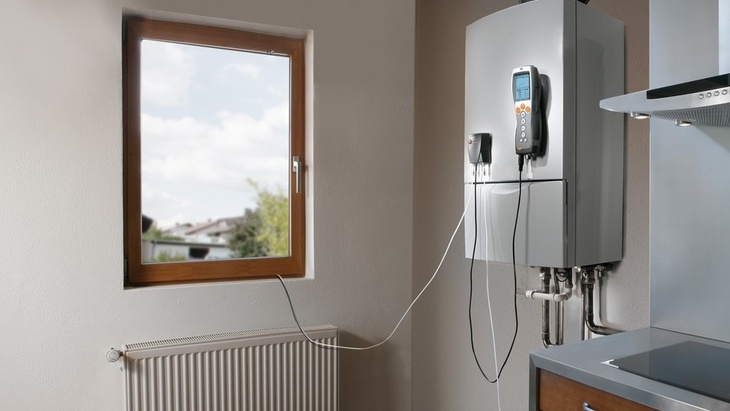

Testo 320 je multifunkční přístroj pro profesionální analýzu spalin.

Efektivní analýza spalin s přístrojem testo 320: několika „kliknutími“ k diagnostice topení. Přístroj testo 320 je vybaven pro přímé měření dvěma senzory pro O2 a CO.

Nabízí četná, jasně strukturovaná menu měření. Velký výběr sond, které umožňují další měření, rozšiřují variabilitu tohoto přístroje. Standardizované průběhy měření a barevný displej s vysokým rozlišením, který znázorňuje výsledky měření graficky, zjednodušují jeho obsluhu. V paměti přístroje lze uložit až 500 naměřených hodnot, management dat přebírá software „easyheat“.

TESTO, s. r. o.

logo
Jinonická 80
158 00 Praha 5

telefon: 222 266 700, fax: 222 266 748
e-mail: info@testo.cz

web: www.testo.cz

Více o firmě Vyžádat další informace
