Montážní návod komínu CIKO^® GAS

Montážní návod komínu CIKO^® GAS

27. 10. 2015

CIKO s.r.o.

Firemní

Komíny CIKO^® GAS najdou použití u spotřebičů na plynná a kapalná paliva, a to jak v přetlakovém, tak i v podtlakovém provozu.

Prohlédnout fotogalerii16 fotografií

Komínový systém CIKO^® GAS se skládá z keramických komínových tvárnic, tvořících obvodový plášť, který je vybaven plastovými vložkami. Tento systém je určený pro odvod spalin od spotřebičů na plynná a kapalná paliva, kde výstupní teplota spalin v sopouchu bude zaručeně nižší než 120°C (zkušební teplota dle harmonizované normy ČSN EN ISO 306 >160 °C).

Komínový systém CIKO^® GAS se dodává ve čtyřech průměrech vnitních vložek:

80 mm
110 mm
125 mm
160 mm

Součástí systému CIKO^® GAS je sortiment příslušenství potřebný ke kompletnímu vyzbrojení komína, jako např: Kolena, T-kusy, redukce, přechodky, revizní uzávěr apod.

Výhody:

Maximální jednoduchost montáže
Neomezená odolnost proti působení kondenzátu
Možnost použití pro podtlakový i přetlakový provoz
Kombinovatelné ve víceprůduchu s ostatními systému CIKO^®
Záruka 15 let
Bezkonkurenční cena

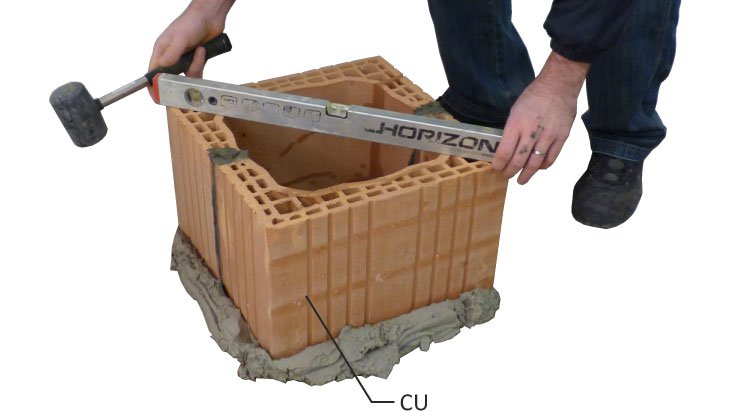

Na hrubé podlaze a hydroizolaci usadíme do lóže z obyčejné zdící malty ( není součástí dodávky ) první pár tvarovek CU a vyrovnáme do vodováhy.

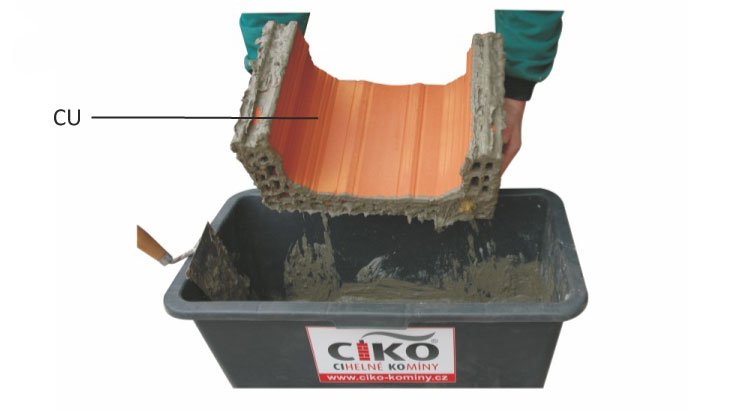

Další vrstvy cihelných tvarovek stavíme tak, že ložné a styčné plochy tvarovky CU namáčíme do lepící malty CKMB. Pozor - Tvarovky v jednotlivých vrstvách otáčíme proti sobě o 90° aby mezi nimi vznikla vazba. Kontrolujeme svislost a vodorovnost stavby. Princip zdění víceprůduchových komínů je uveden v “Obecných montážních zásadách”. Se zděním pokračujeme až do výšky, kde bude osazen první komponent vnitřní vložky.

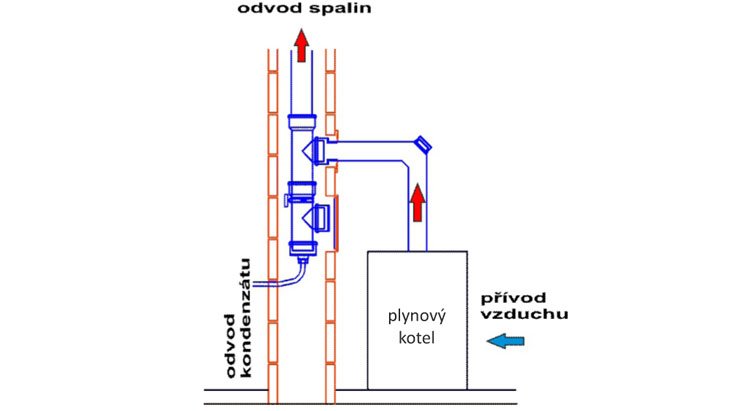

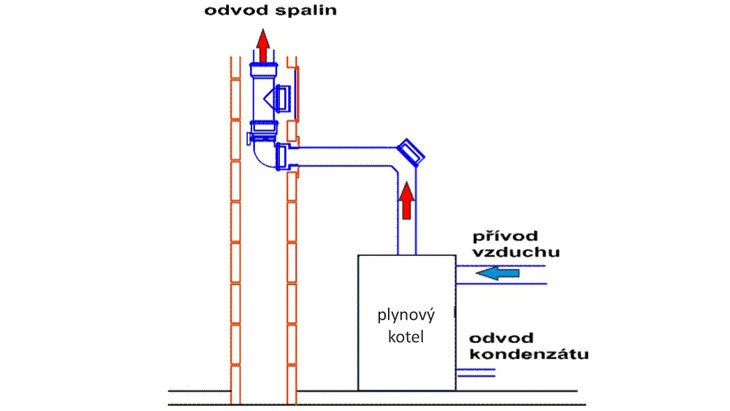

3a - Možná varianta založení komínového průduchu GAS

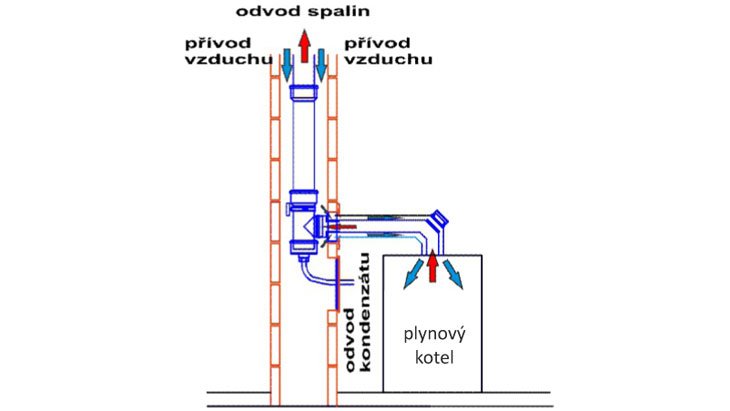

3b - Možná varianta založení komínového průduchu GAS.

3c - Možná varianta založení komínového průduchu GAS.

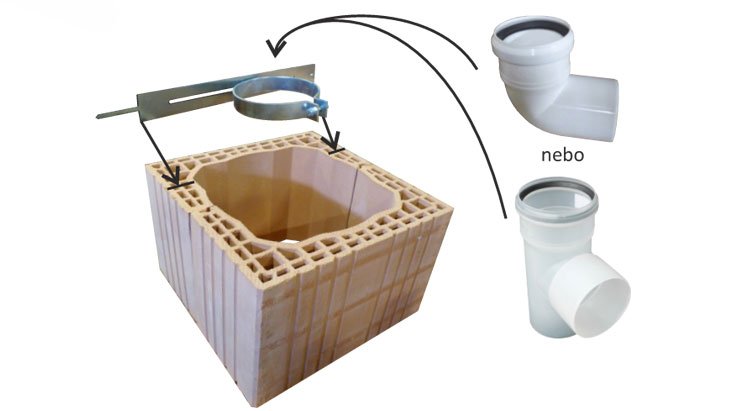

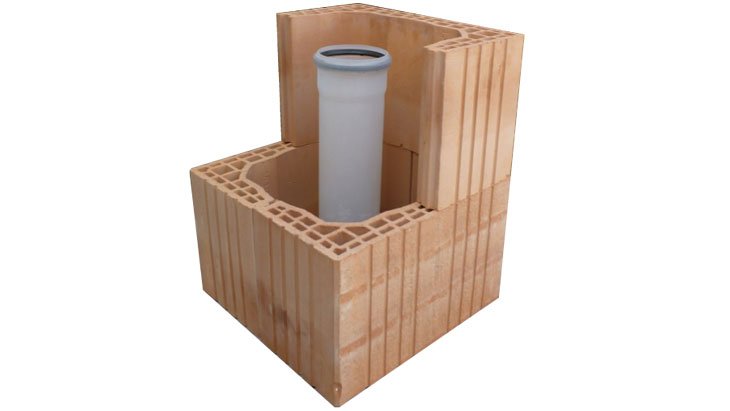

První plastový komponent se do cihelného pláště osadí pomocí pateční konzole. Ta se upevní do drážek vyříznutých v tvarovkách CU tak, aby bylo možno objímku na konzole vycentrovat. Pateční konzola je nosným prvkem celé plastové vložky, proto je NUTNO první plastový komponent pevně ukotvit ve sponě na konzole.

Pokračujeme se zděním pláště komínu a současně osazujeme komponenty vnitřní vložky. Ty jsou spojeny na principu hrdlového spoje. POZOR - pro snadnou montáže je nutno konec vložky před zasunutím do hrdla namazat silikonovým mazacím sprayem.

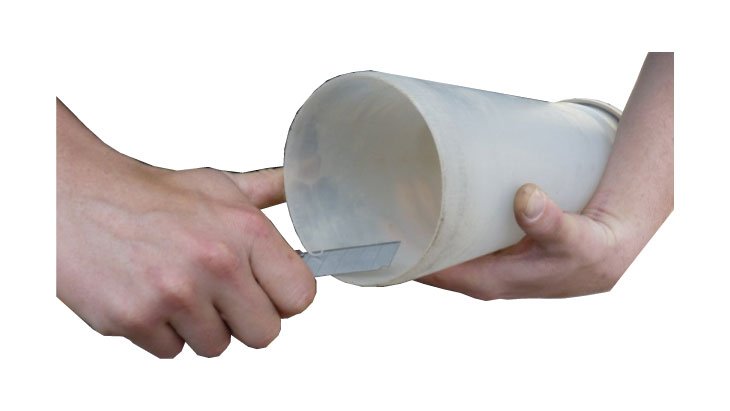

Pokud délkově nevyhovuje řada pevných komínových vložek, je možno vložky zkrátit odříznutím pilkou na kov. Řezná hrana se začistí ostrým nožem nebo pilníkem.

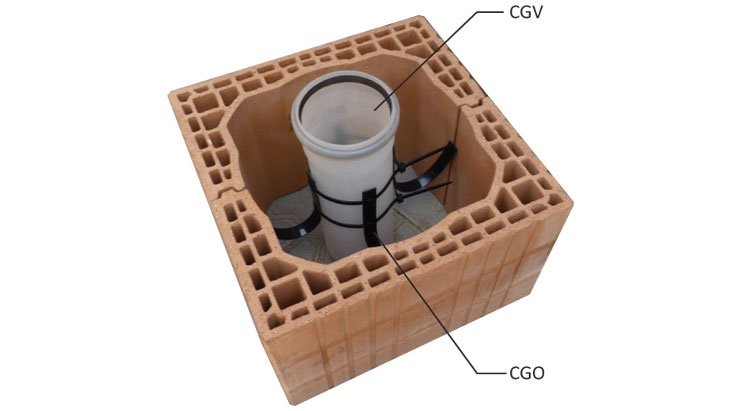

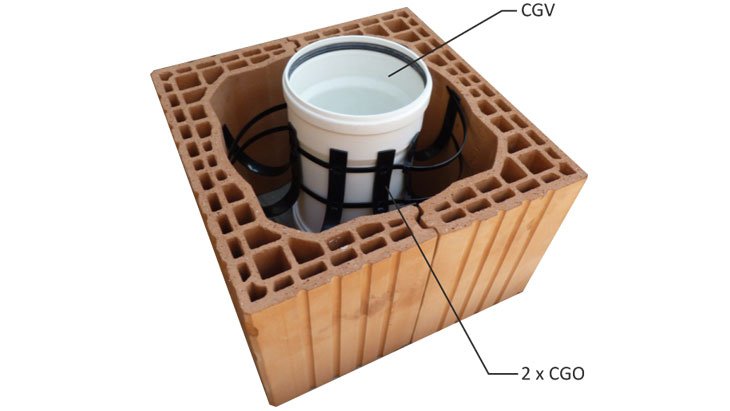

U každého druhého spoje je nutno nainstalovat pružnou distanční objímku CGO. To zajistí, že spalinová cesta bude přímá a těsná.

U plastových vložek průměru 160mm (CGV160) je nutno distanční objímku CGO nastavit druhým kusem a spojit tyto dvě objímky po obvodu vložky.

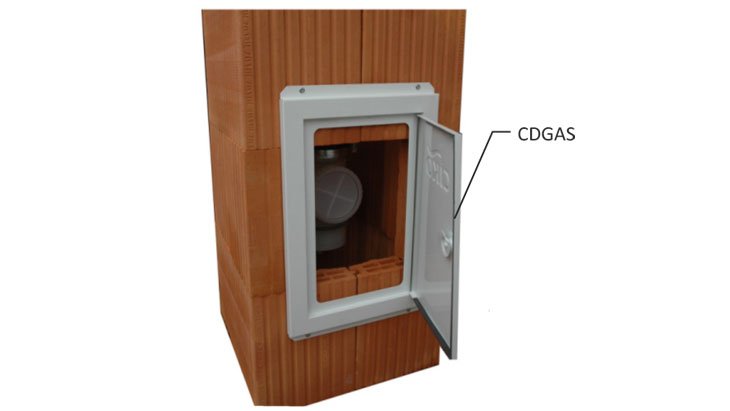

V místě, kde je osazen revizní otvor CGC, vyřízneme do komínového pláště otvor 210×400mm pro komínová dvířka CDGAS.

10.

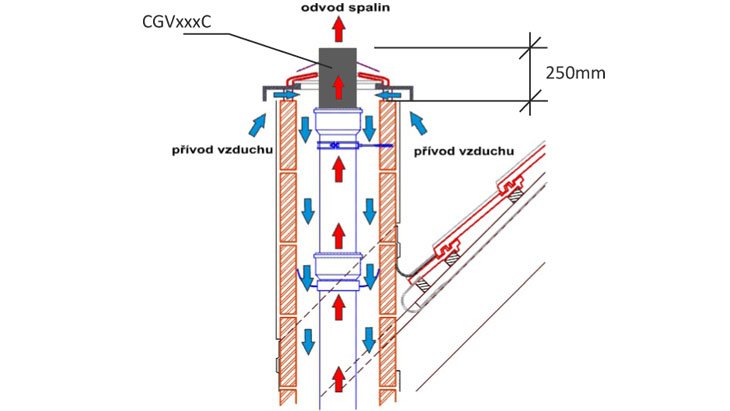

Před dosažením finální výšky komínu, je třeba upravit délku poslední trubky komínové vložky CGVxxxC. Tato trubka je vždy v černém provedení odolném vůči UV záření. Hrana vložky by měla končit 250mmnad horní hranou posledních tvarovek CU.

11.

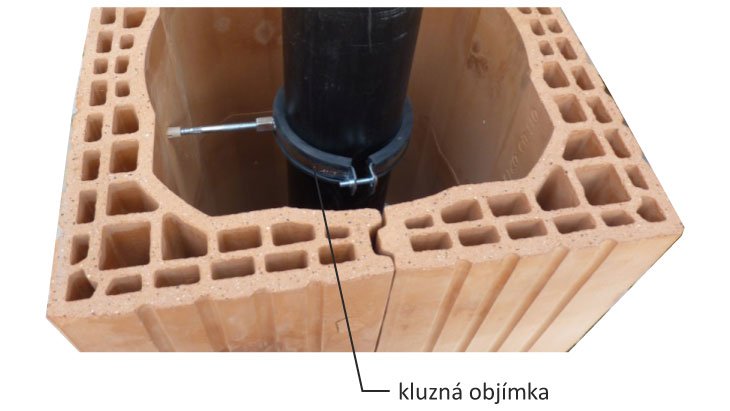

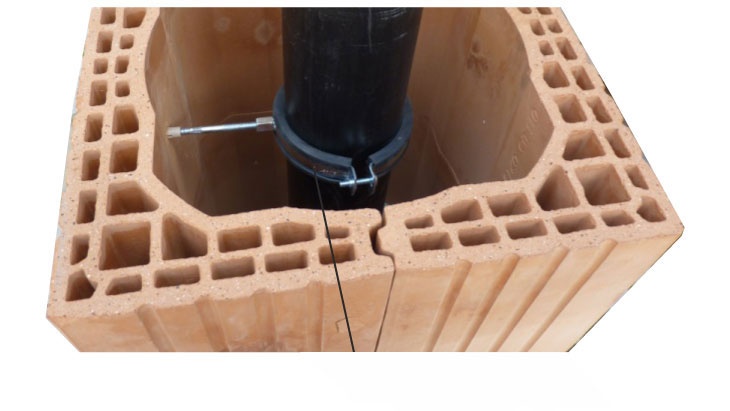

Poslední UV odolný díl pod krycí deskou ukotvíme pomocí kluzné objímky. Tu upevníme do komínového pláště pomocí dodaného kombišroubu a hmoždinky. POZOR - nedotahovat spoj mezi objímkou a vložkou - musí zůstat kluzný!

12.

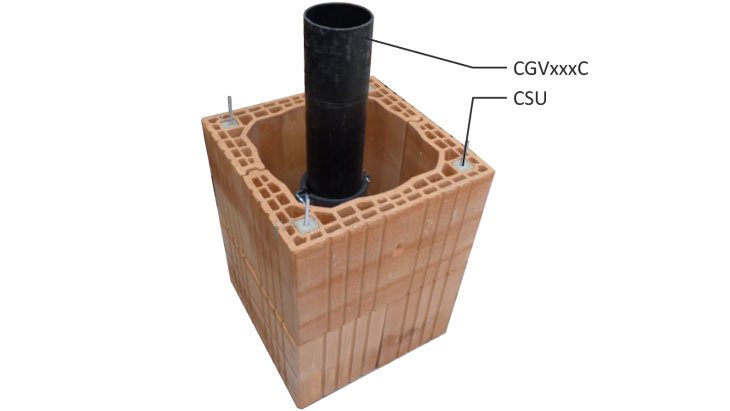

Do rohových otvorů cihelných tvarovek CU nainstalujeme upevňovací sadu ukončení CSU - dle montážního návodu CSU. Přeměříme skutečnou rozteč šroubů CSU a do krycí desky CDZT vyvrtáme vidiovým vrtákem otvory pro nasazení desky (vrtáme bez příklepu).

13.

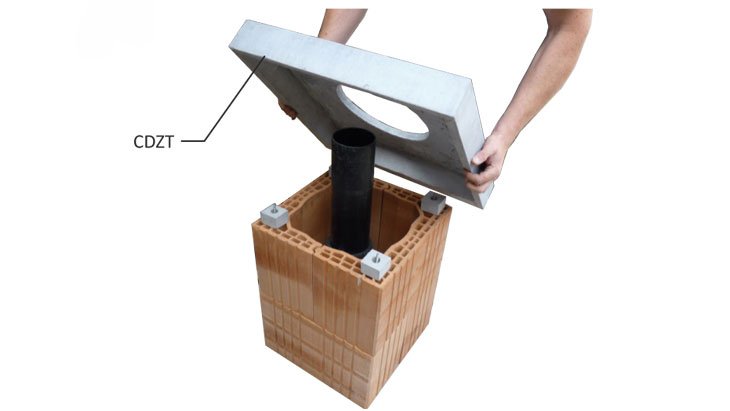

Na dříky šroubů nasadíme distanční podložky a desku CDZT. Tu připevníme ke dříkům šroubů CSU křídlovými matkami. Matky dotáhneme přiměřeně, aby nedošlo k vytažení šroubů, zejména pokud není zcela zatuhlá zálivková směs CZS.

14.

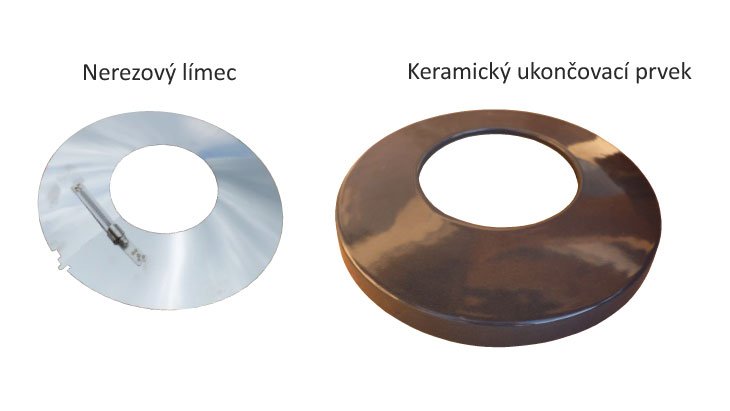

Na krycí desku se lepící maltou CKMB přilepí šedý keramický ukončovací prvek. Nad něj následně instalujeme nerezový protidešťový límec. - nerezový límec je nutno před připevněním ke komínové vložce podlepit vysokoteplotním silikonem( není součástí dodávky ).
