Dodatečně přidaná zásuvka v masivních dřevěných panelech NOVATOP

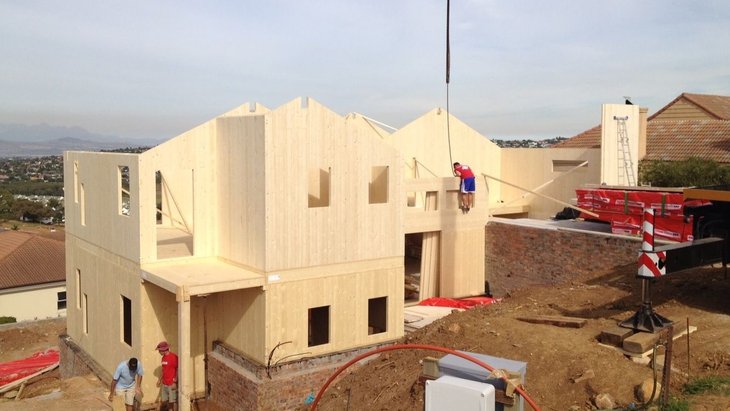

NOVATOP je sofistikovaný konstrukční systém, kde by měl řešení elektroinstalačních rozvodů projektant i investor podrobně promyslet. Zásuvky a vypínače je třeba umístit tak, aby zákazníkovi plně vyhovovaly. Znamená to pečlivě sepsat a rozmístit zařízení, která projektant zapracuje do výkresové dokumentace včetně křížení.

Koordinační výkres by měl obsahovat všechny typy rozvodů. Rozvody se, stejně jako u jiných technologií dřevostaveb, nejčastěji uísťují do instalačních předstěn, šachet, souvrství stropů a podlah.

I při nejpečlivější práci se nastane v praxi situace, kdy bude třeba zásuvku nebo vypínač jinde. Pokud je nutné přece jen nějakou zásuvku dodělat, máme tři základní možnosti jak to vyřešit.

  • Odfrézování povrchové lamely panelu. Pod ní se vyfrézuje drážka pro vedení. Pak se na místo odfrézované lamely vlepí nová lamela a ta se přebrousí. Toto řešení můžeme realizovat vždy i v dokončené stavbě a při správném provedení není zásah vůbec viditelný.

            + nejčistší řešení  - Nejsložitější řešení

  • Rozvod na nepohledové nebo vnější straně panelu. V takovém případě uděláme do panelu otvor, kterým vedení protáhneme. Zbytek vedení se již odehrává v nepohledové části panelu. Toto řešení není problém na vnitřních příčkách.

            ! U obvodových stěn je nutné prostup panelem dokonale utěsnit, především u pasivních domů.

  • Vedení  kabelů například v mezeře mezi panelem a zárubní dveří a odtud se provrtat do místa přidané zásuvky či vypínače.
