Jak bezpečně zaizolovat prostupy potrubí ve spodní stavbě?

Těsnící manžety HL jsou určeny na potrubí, které prostupuje stavební konstrukcí v rámci řešení hydroizolace spodní stavby. Například pro prostupy vodovodní a kanalizační přípojky, pro primární okruhy tepelných čerpadel, pro prostupy blízko vnitřních koutů a nároží. Napojování stavebních asfaltových izolací je velice jednoduché.

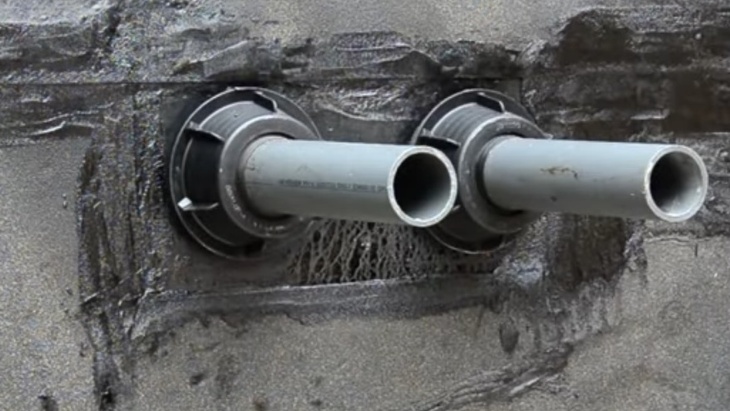

Těsnění prostupů ve spodní stavbě, průchodky, zdroj: HL Hutterer & Lechner GmbH
Těsnění prostupů ve spodní stavbě, průchodky, zdroj HL Hutterer & Lechner GmbH:

Ze statistik poruch izolací na stavbách se potvrzuje, že netěsnosti většinou nevznikají v ploše ale většinou v místech prostupů potrubí a technických sítí do budov.

U běžných hydroizolací proti zemní vlhkosti nebo prosakující vodě se prostupy obvykle provádí opracováním hydroizolačního povlaku kolem prostupu, u vodotěsných stavebních konstrukcí (vodostavebný beton) se potrubní prostupy se vkládají před betonáží do bednění a poté se zalévají např. vodostavebním betonem, popř. lze průchodky vsouvat do vrtaných otvorů a mechanicky utěsnit prostor mezi potrubím a betonem (např. těsnění pomocí pryžové manžety nebo nafukovacího vaku).
Takto vznikají těsná spojení mezi potrubím a betonem v běžných instalacích. Následně však dochází také k izolaci vnějších stěn asfaltovými hydroizolacemi a ty již na tyto stávající průchodky nenavazují a způsobují později netěsnosti. Pouhé opracování prostupu hydroizolačním povlakem bez použití speciálních tvarovek také nemusí zaručit 100% vodotěsnost.

Tento problém řeší HL svou sérií těsnicích prostupů HL800 popř. vícenásobnou průchodkou HL801.

Výhody sérií těsnicích prostupů HL800 a vícenásobné průchodky HL801

  • Podle situace lze těsnicí manžetu HL800/801 aplikovat až po vytvoření prostupu potrubí stavební konstrukcí vrtáním nebo vysekáním poř. vybedněním prostupového otvoru pro potrubí před betonáží konstrukce.
  • Díky továrně natavené asfaltové manžetě na límec HL800 je další napojování stavebních asfaltových izolací velice jednoduché, protože plastové potrubí, které těsnicí manžetou prostupuje, nespálíte plamenem.
  • Bezproblémové spojení s novými technologiemi, a to i s vysoce flexibilními plastem modifikovanými asfaltovými nátěry.
  • Speciální kompenzátor (± 10 %), umožňuje přenos případných poklesů podloží a potrubí není namáháno.
  • Přímé napojení manžety na potrubí se provádí za pomoci vícenásobného břitového těsnění (lamel), v kombinaci s kónickým závitem a svěrnou maticí.
  • Použití je možné blízko vnitřních koutů a nároží díky pružnosti elastomerové manžety.
  • V kombinaci těsnicí manžety HL800/160 a sdružené těsnicí tvarovky HL801 mohou být použity až čtyři malé průměry potrubí - kabelů s kruhovým průřezem k protažení najednou.

Ukázka montáže:

HL Hutterer & Lechner GmbH
