Zvlhčování do vzduchotechnického potrubí

Zvlhčování do vzduchotechnického potrubí

7. 5. 2015

Vysokotlaký systém zvlhčování vzduchu určený do vzduchotechnického vedení – zabudovatelný do každého systému.

Zvlhčování do vzduchotechnického potrubí

Prohlédnout fotogalerii3 fotografie

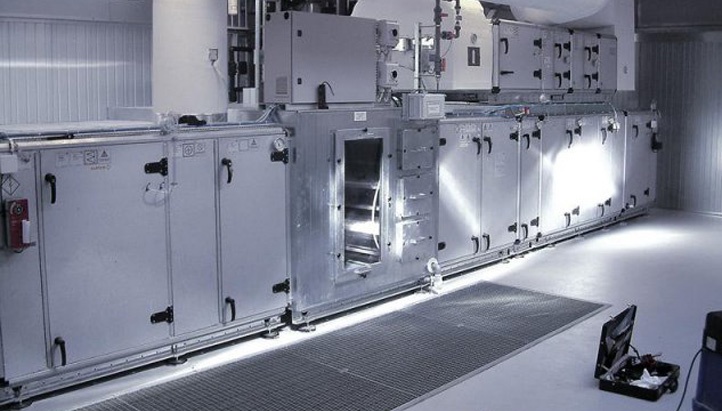

Vysokotlaký systém zvlhčování vzduchu MERLIN určený pro vzduchotechnické vedení je bez velkých problémů zabudovatelný do jakékoli ventilace nebo klimatizačního zařízení. Pracuje na principu vysokotlakého rozprašování vodní mlhoviny a zvlhčení vzduchu je zajištěno prostřednictvím speciálních bezúkapových trysek přímo do vzduchotechnického vedení. K výrobě 1 kg vodní mlhoviny je zapotřebí vynaložit pouze 2,5 až 3 W energie.

Obory a Příklady z oblasti použití

Elektrotechnický průmysl a EDV- prostory
Čisté prostředí a laboratoře
Nemocnice
Tiskárny
Výrobny sýrů
Muzea a komerční objekty
Textilní průmysl a zpracování kůží

Princip funkce

Zvlhčovací zařízení pracuje s upravenou pitnou vodou a vodou splňující vysoké nároky na hygienu. Voda protéká nejprve změkčovacím zařízením, případně úpravou prostřednictvím reverzní osmózy, kde je zbavena minerálů, popř. desinfekční jednotkou. Nakonec je díky bezolejovému, samomaznému čerpadlu o tlaku ca.: 70 bar dopravována vysokotlakými rozvody hadic ke speciálním tryskám bezúkapové konstrukce zabudovaných ve vzduchotechnickém potrubí, kde je voda rozprašována v jemný aerosol. Díky PID regulaci zabrání SPS řídící jednotka převlhčení a možnému vzniku kondenzátu.

Popis systému

Vysokotlaká zvlhčovací stanice se samomazným bezolejovým vysokotlakým čerpadlem
Linie vysokotlakých trysek vhodných pro zabudování do vzduchotechnického vedení
Vysokotlaké trysky bezúkapové konstrukce Drop-Stop
Nejjemnější filtrace vody, ochrana proti běhu čerpadlo na „sucho“, tepelná ochrana čerpadla
Všechny komponenty přicházející do styku s vodou jsou vyrobeny z ušlechtilé korozivzdorné oceli V2A
Dodatečný bezpečnostní odlučovač kapaliny

Volitelné příslušenství

Úprava vody změkčováním
Úprava vody desinfekcí
Úprava vody reverzní osmózou
PC-Visualizace, VNC
Správa „na dálku“ prostřednictvím modemu nebo datové sítě

MERLIN Orbit

Ovládání

Senzor uzpůsobený pro snímání vlhkosti ve vzduchotechnickém potrubí
SPS řídící jednotka
Díky optimalizované PID-regulaci téměř žádná možnost převlhčení (vzniku kondenzátu)
Proměnlivý výkon díky ovládání motoru vysokotlakého čerpadla prostřednictvím frekvenčního měniče
Barevný TFT-display s dotykovým ovládáním

Pracovní podmínky

Max. vlhkost	< 70% relativní vlhkosti
Teplota	5°C až 30°C
Tlak vody na vstupu	2 - 4 bar
Připojení na vodu	3/4 pitná voda
Konduktivita demi vody (ve spojení s RO)	5 - 20 μS/cm
Napojení na odpad	Ø 50 mm

Technická data

Typ Vysokotlakého čerpadla	Zvlhčovací výkon l/h	Příkon kW	Napětí V/Hz	Počet trysek (Typ #2 / 4,5 l/h) / ks	Počet trysek (typ #3 / 7,2 l/h) / ks
PAH-2.0	50 - 220	2,2	400/50	12 - 50
PAH-3.2	90 - 400	2,2	400/50	20 - 90
PAH-4.0	120 - 500	2,2	400/50	30 - 110	0 20 - 70
PAH-6.3	200 - 850	2,2	400/50	40 - 190	0 30 - 110
PAH-10.0	300 - 1.350	4,0	400/50	70 - 300	40 - 180
