Sprchový žlab HL 531 Primus Line: jeden pro všechny délky

Jednotlivá řemesla, která na sebe při instalaci sprchových žlabů navazují, je potřeba řádně koordinovat. Zákazník se tak může spolehnout, že výsledek bude odpovídat jeho představám. Důvěra v moderní sprchové žlaby vychází vždy ze zkušeností montážních firem s technikou instalace. V každém případě platí, že ne vždy to nejlevnější řešení je tím nejlepším.

Z úspěšné řady HL50 celonerezových vakuově lisovaných žlabů do sprch se rozvinula varianta žlabu HL531 s montáží ke stěně, která zjednodušuje instalaci a ulehčuje návaznosti stavebních prací profesí instalatér – obkladač.

Jedná se o jeden žlab pro všechny velikosti sprchových prostor (do 1,2 m délky!). Sprchový žlab je vsazený do polystyrenového samonosného modulu – odpadá tedy betonování prostoru pod žlábkem, technologie je vhodná i pro dřevostavby.

Polystyrenový samonosný díl lze délkově upravovat odříznutím pilou, rozměry min. 600–1200 mm, optimální pro řešení např. řadových sprch. Horní hrana modulu je spádována ke stěně (3 %) a je na povrchu opatřena hydroizolační fólií s nakašírovanou textilií s přesahem na svislou konstrukci. Tímto je garantována těsnost napojení vodostavební hydroizolace (hydroizolační stěrky) u modulu.

Další výhodou je nízká stavební výška napojovací hrany EPS modulu 79 mm. Tento se lepí na podklad nízkoexpanzní PUR pěnou nebo do stavebního lepidla (např. v případě potřeby vyrovnání podkladu).

Zápachová uzávěrka „Primus“ uvnitř žlábku je plováková (mechanická) a i v suchém stavu zabezpečí prostor koupelny před zápachem z kanalizace. Zápachová uzávěrka (ZU) je jednoduše vyjímatelná a umožňuje praktické čištění a údržbu připojovacího potrubí kanalizace, kapacita průtoku žlábku je 0,6 l/s, proto stačí délka nerezového rámu jen 50 cm.

Na výběr jsou tři druhy krytů:

  • Standard (v balení HL531)
  • Design (kryt HL0531D) s přesnou pohledovou plochou
  • Individuell (kryt HL0531I) pro vlepení dlažby
  • dle výběru i kryty se skleněnou výplní

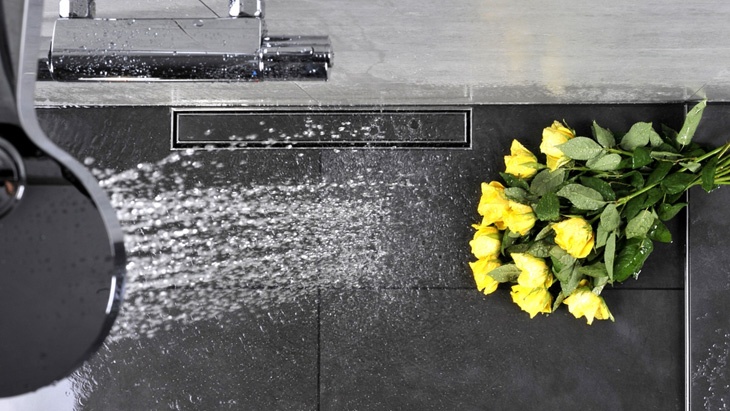

Sprchový žlab HL531 – Primus Line určený pro montáž ke stěně

Rám žlabu z nerezové oceli má pevný rozměr 498 x 68 x 13 mm a je určen pro dlažbu do tloušťky 10 - 11 mm (další výšky rámů 18, 23 a 28 mm na objednání). Dilatační okrajová páska je zapracována do nosného polystyrenového prvku, obklad stěny tedy navazuje na nerezový rám žlábku až do síly 5 – 17 mm včetně lepidla

Vysoký standard odvodňovací techniky je dán také tímto detailem. Napojení obvodového rámu do tělesa žlabu je netěsné a umožňuje odvedení veškerých průsaků z hydroizolace u rámu žlabu do kanalizace. Konec plesnivění spár okolo rámu žlábku!

Montážní video: Sprchový žlab HL531

Video také můžete zhlédnout na tomto odkazu.

Výrobek byl za rok 2013 oceněn Cechem obkladačů ČR jako Inovace roku v obkladačském oboru v kategorii: Obklady, dlažby a montážní prvky.

Stáhněte si montážní návod v PDF
