Postup instalace topné rohože pod dlažbu

20. 4. 2015

Instruktážní videa patří mezi nejnázornější pomůcky, jak vysvětlit způsob instalace jednotlivých topných systémů. Pracovníci firmy FENIX Jeseník proto vytvořili na webových stránkách společnosti samostatnou kapitolu Instruktážní videa, kterou neustále rozšiřují a doplňují.

Postup instalace topné rohože pod dlažbu

Prohlédnout fotogalerii15 fotografií

Kromě prezentace výrobků společnosti FENIX a představení jednotlivých členů skupiny si tak montážní firmy, ale i další zájemci o elektrické topné systémy mohou prohlédnout například postup instalace topné rohože ECOFLOOR pod dlažbu s bezdrátovou regulací Watts. Uvedený návod zahrnuje i instalaci izolačních desek F-BOARD, které se používají jako podkladový materiál pod vytápěné podlahy systémem ECOFLOOR, kde zabraňují únikům tepla do spodních částí konstrukce.

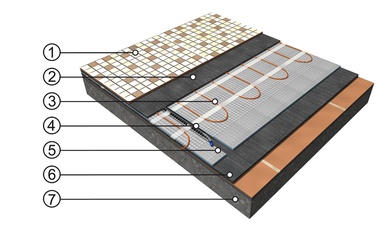

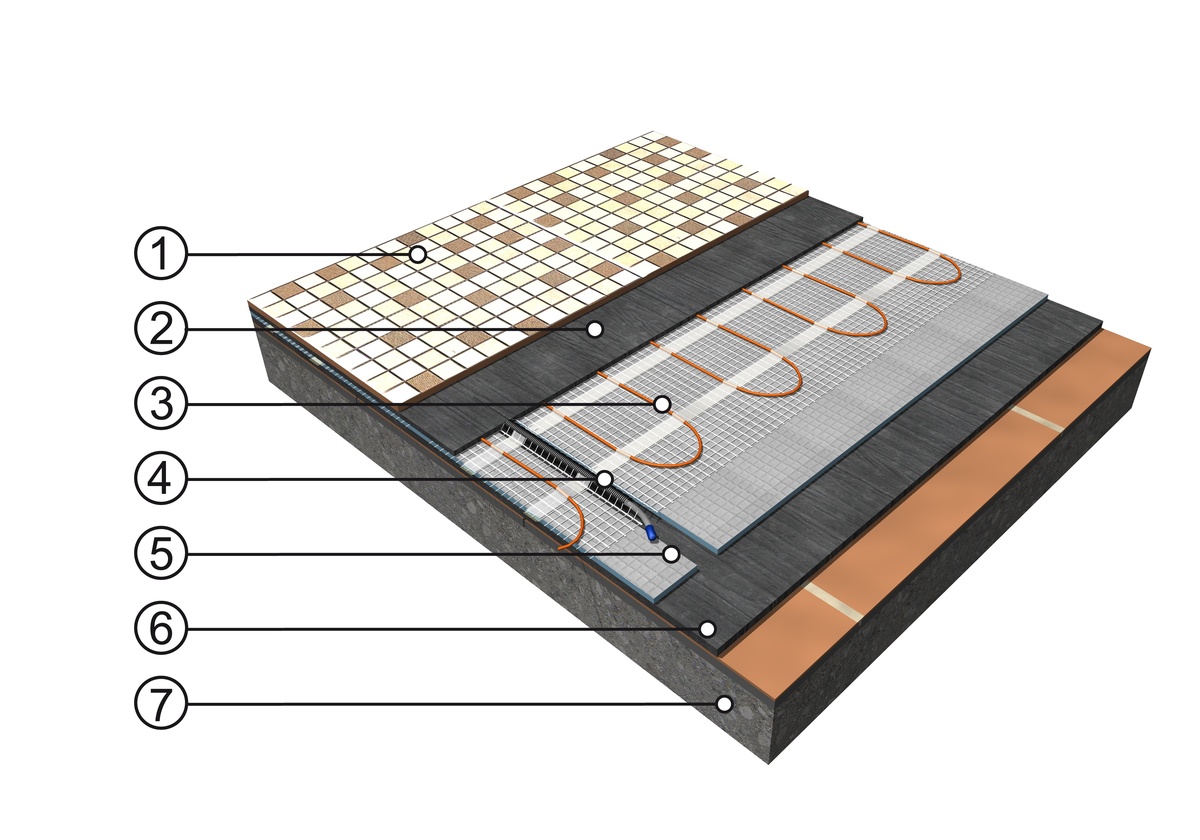

Struktura podlahy, vytápěné topnými rohožemi ECOFLOOR a izolované deskami F-BOARD

Nášlapná vrstva (keramická dlažba)
Flexibilní lepící tmel
Topná rohož (kabel) ECOFLOOR(R)
Podlahová (limitační) sonda v ochranné trubici (tzv.husí krk)
Doplňková tepelná izolace F-BOARD (zkracuje dobu ohřevu)
Flexibilní lepící tmel
Podklad

Ideální pro komfortní regulaci elektrického topného systému je modulární bezdrátový systém centrální regulace Watts s možností ovládání podlahového, stropního a nástěnného elektrického vytápění. Základní prvky tvoří bezdrátový termostat s nástěnným přijímačem a zásuvkovým přijímačem. Kombinace těchto prvků může řídit topný systém samostatně, nebo může být řízen centrální řídící jednotkou. Po přidání GSM modulu získává zákazník možnost okamžité kontroly a částečného řízení celého vytápění pomocí krátkých SMS zpráv.

1. Kontrola podkladní vrstvy

Před pokládkou je nutné zkontrolovat podkladní vrstvu, zda je vyzrálá, suchá, soudržná, zbavená prachu a mastnoty. Nepevné, nesoudržné a znečištěné místa musejí být odstraněny a vyspraveny. Před aplikací izolačních desek F-BOARD podklad opatřete vhodným penetračním nátěrem, dle povahy podkladu a lepicí hmoty. Rozneste zubovou stěrkou lepící tmel na cementové bázi.

2. Usazení

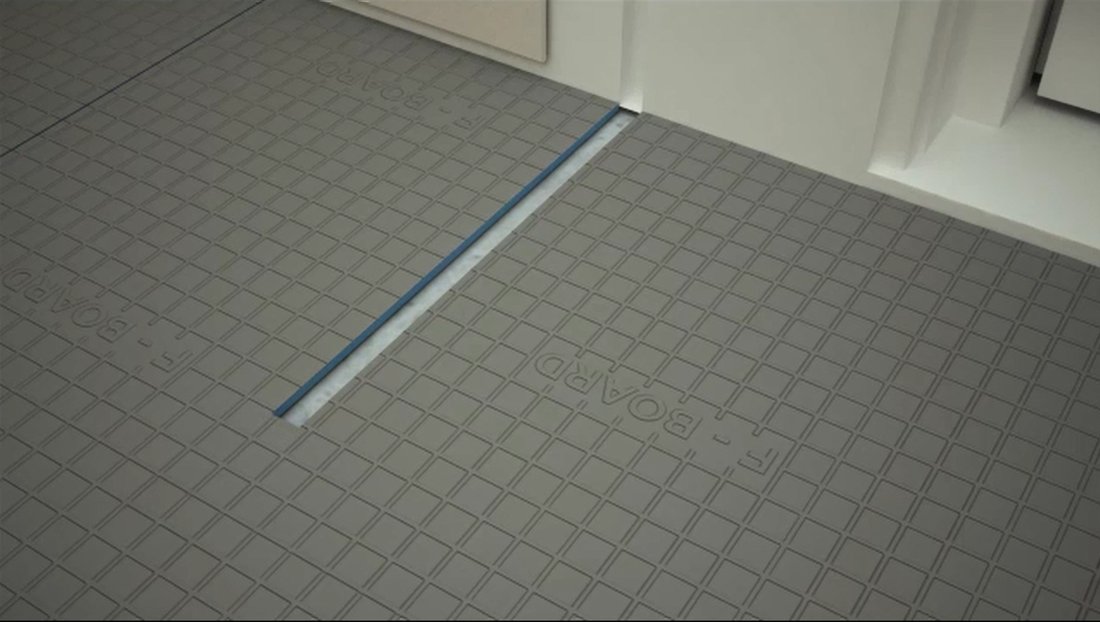

Desky F-BOARD důkladně usaďte a vyrovnejte. Lepící hmotu nechte vytvrdnout dle návodu k použití. Při pokládce nesmí lepící hmota pronikat do spár mezi deskami.

3. Povrchová úprava

Desky F-BOARD jsou vyrobeny z extrudovaného polystyrénu, povrchová úprava je po obou stranách provedena polymercementovou stěrkovou hmotou, vyztuženou sklovláknitou síťovinou.

4. Důležitý je proces vytvrdnutí

Podklad s deskami nechte vytvrdnout cca 24 hodin.

5. Proměření

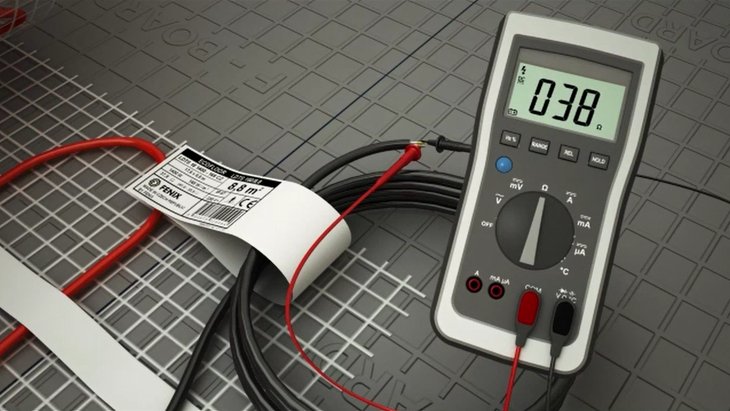

Proveďte proměření odporu topného okruhu a izolačního odporu topné rohože ECOFLOOR a hodnoty zapište do Záručního listu.

6. Rozvinutí rohože

Rohož rozviňte a upravte dle požadovaného tvaru vytápěné plochy, na podlaze vyznačte místo pro podlahovou sondu. Podlahová sonda se umisťuje do vytápěné plochy co nejblíže nášlapné vrstvě podlahy. Měla by být umístěna uprostřed mezi topnou smyčkou – termistor se nesmí topného kabelu dotýkat. Pokud by byl příliš blízko, měřil by teplotu v blízkosti pláště topného kabelu, která může být cca 50°C. Termostat by tak podlahové vytápění neustále vypínal, i když by byla podlaha studená.

7. Umístění podlahové sondy

Samotná podlahová sonda se umisťuje do rýhované ohebné trubice – tzv. husího krku. Konec ochranné trubice se utěsní, aby do ní nevnikl lepící tmel. Termistor sondy tím sice není v bezprostředním kontaktu se zahřívanou podlahou, odchylka v měření je však zanedbatelná.

8. Připojení topné techniky

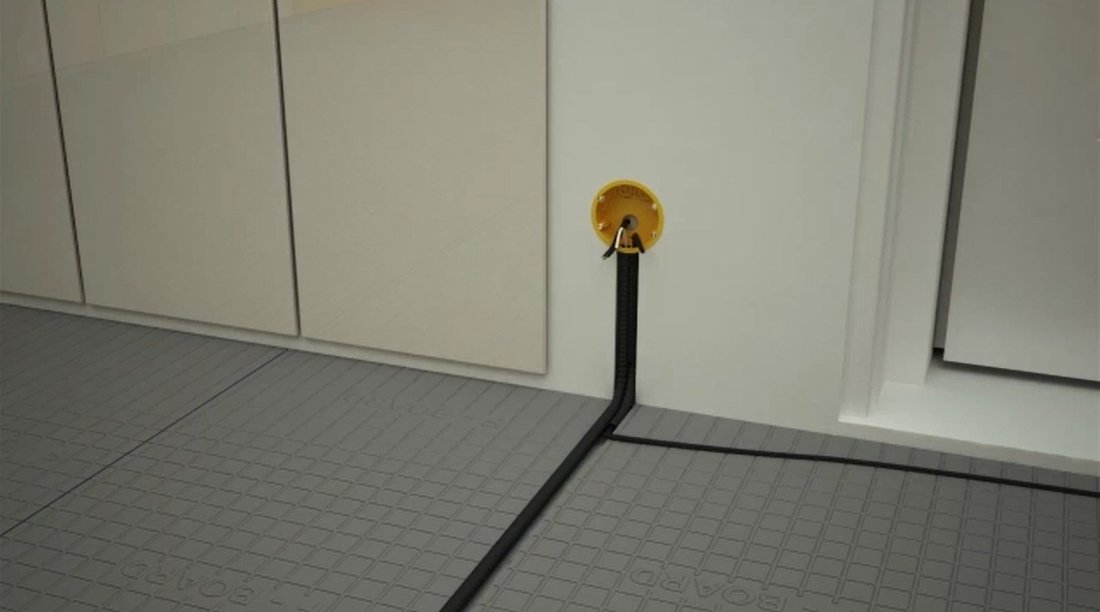

Do krabice pro nástěnný přijímač systému regulace Watts zapojte sondu i topnou rohož ECOFLOOR. Topné kabely se připojují na soustavu 230V, 50Hz. Krytí IP 67.

9. Úprava topné rohože

Topná rohož sestává z topného kabelu, připevněného k nosné sklovláknité tkanině. V místech ohybu (například kolem WC) odstřihněte potřebný kus tkaniny a vytvarujte plochu jen s topným kabelem. Na rovné ploše už opět pokládejte celou rohož.

10. Rozvinutí topné rohože

Topnou rohož rozviňte dle požadované vytápěné plochy.

11. Srovnání podlahové plochy

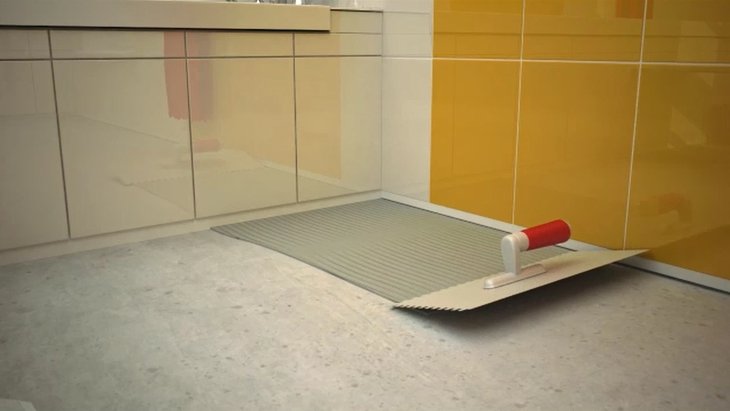

Flexibilním lepicím tmelem za pomocí hladké stěrky srovnejte podlahovou plochu. Dbejte, abyste ostrou hranou stěrky nepoškodili kabel.

12. Proměření odporu topného okruhu

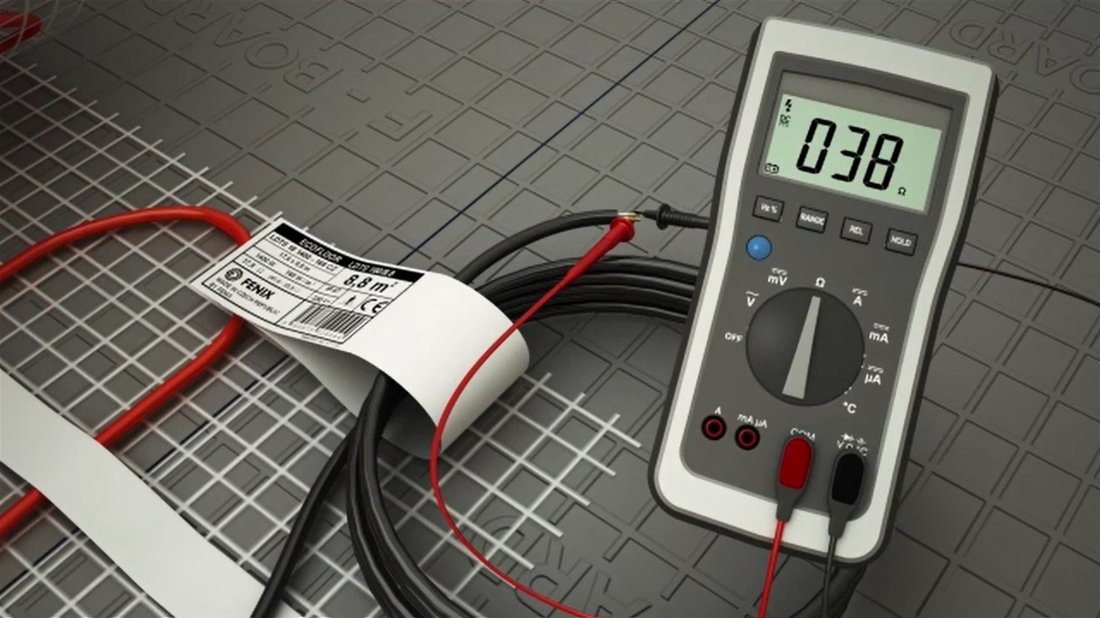

Stejně jako před pokládkou rohože ECOFLOOR, je i po pokládce nutné provést měření odporu topného okruhu. Naměřené hodnoty se musí shodovat. Naměřené hodnoty opět zapište do Záručního listu.

13. Pokládka dlažby

Položte dlažbu. Topnou rohož uveďte do provozu až po vytvrdnutí lepícího tmelu, dle doporučení výrobce tmelu.

14. Instalace nástěnného topného příjímače

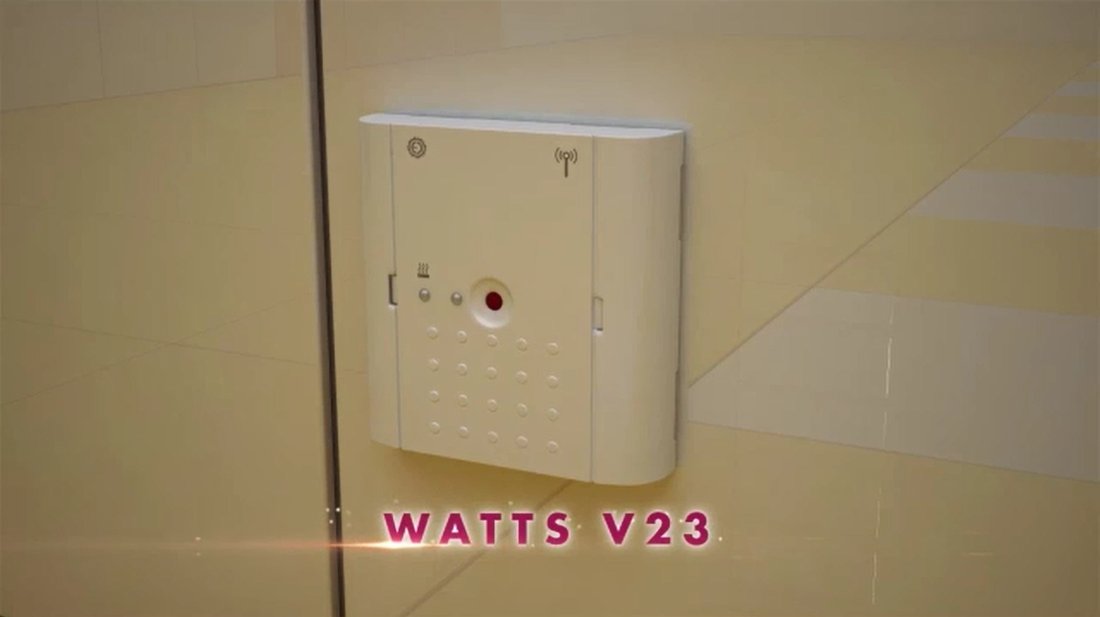

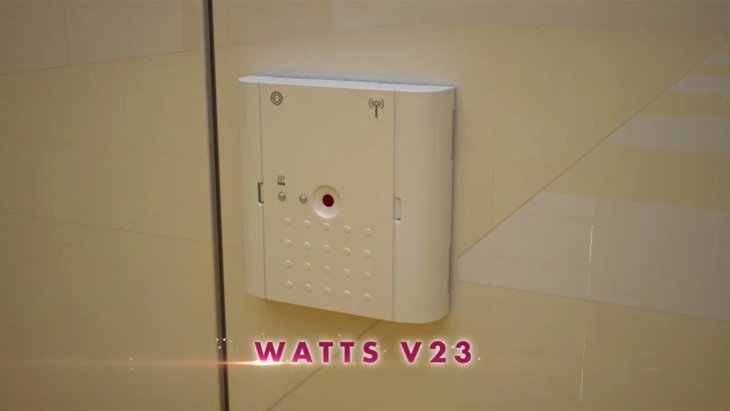

Nainstalujte nástěnný přijímač Watts V23. Přijímač je řízen bezdrátovým signálem termostatu a může přímo spínat zátěž do 16A. K hlavnímu přijímači V23 – Master – lze přiřadit až tři další podřízené přijímače V23 nebo V25 – Slave. V jedné místnosti je tak umožněna kombinace podlahového vytápění spolu s topným žebříkem nebo se sálavými panely, kdy přijímač s podlahovou sondou vypíná, v případě dosažení limitní teploty na podlaze, pouze podlahový topný systém ECOFLOOR a topný žebřík nebo sálavé panely mohou dále vytápět místnost až do požadované prostorové teploty.

15. Dokončení instalace - spárování příjímače s termostatem

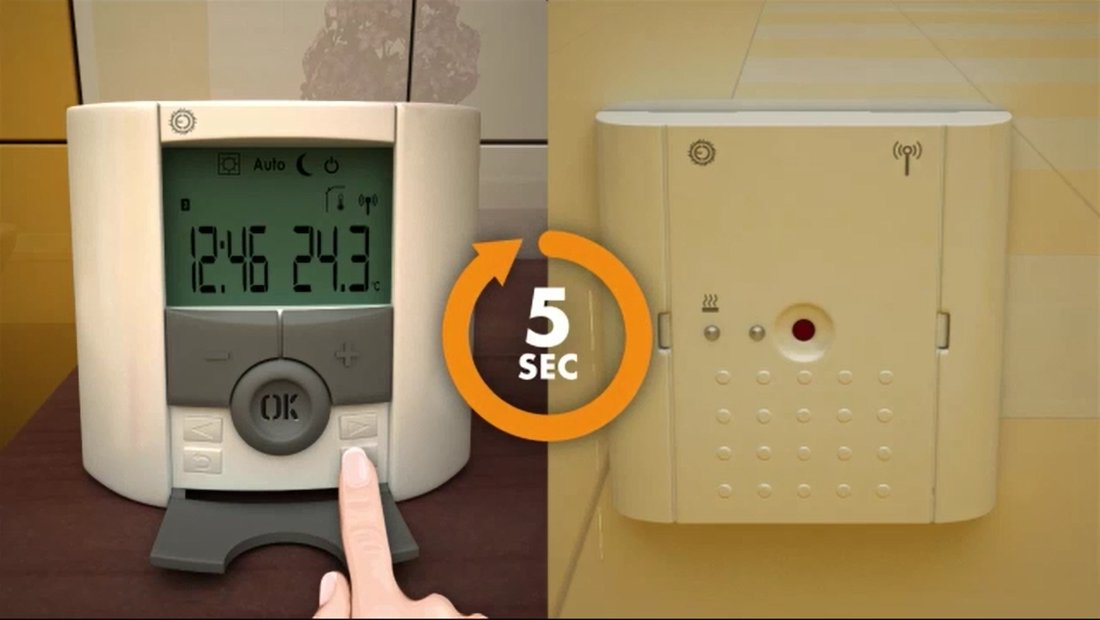

Spárujte nástěnný přijímač s digitálním programovatelným termostatem Watts V22. Ten nabízí regulaci v několika provozních režimech a umožňuje řízení až 4 přijímačů. Samozřejmostí je možnost přepnout regulaci dle typu vytápění na prostor, podlaha, prostor + omezení teploty podlahy. K dispozici jsou dvě menu - "Uživatelské" a "Instalační", umožňující široké nastavení parametrů regulace.
