Venkovní aplikace a elektrické topné kabely

Společnost FENIX, náš největší výrobce elektrických topných systémů, je široké veřejnosti známá jako výrobce nízkoteplotních velkoplošných topných systémů či sálavých panelů, ale topné kabely z Jeseníku nachází velké uplatnění i u venkovních systémů.

V reálném životě velmi často vyvstane nutnost chránit vnější systémy před sněhem, ledem a námrazou – nejčastěji střešních okapy, svody a úžlabí, ale i venkovní plochy (chodníky, cesty, schody, apod.). Tyto požadavky se objevují jak v soukromých, tak průmyslových nebo komerčních aplikacích. Díky jednoduchosti řešení a v podstatě nulovým požadavkům na údržbu zde mají výsadní postavení právě elektrické topné kabely ECOFLOOR – jiné topné systémy se v praxi pro protimrazovou ochranu nepoužívají.

Jak již bylo zmíněno, vyhřívání okapů a střešních svodů je ideální chránit pomocí elektrických topných kabelů. Z důvodů ceny se používají převážně odporové topné kabely, je však možné použít i samoregulační kabely. Odporové topné kabely mají nejkratší délku cca 8m, proto v případě požadavku na krátký kabel mohou být samoregulační topné kabely i vhodnější. Avšak i samoregulačním kabelům je nutné nadřadit regulaci. Pro běžné okapy a svody (do průměru 150 mm) se instaluje topný příkon 30-40 W/m, v nadmořských výškách blízkých 1000 m pak 60 W/m a více (po posouzení místních podmínek). Je výhodnější použít kabel s nižším příkonem a instalovat jej do okapu nebo svodu dvakrát, nebo i třikrát (viz obrázek Kabel v okapu 150 na plast příchytky) - je tím pokryta větší plocha - než použít výkonnější kabel a instalovat jen jednu žílu. K upevnění kabelu ve žlabu i svodu se používají plastové příchytky nebo ocelová lanka s příchytkami.

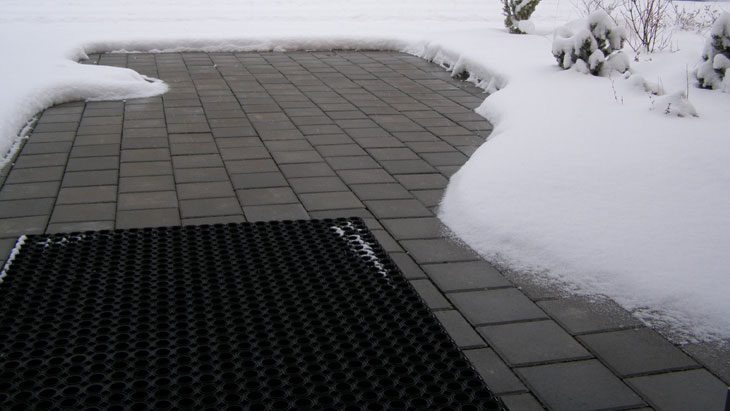

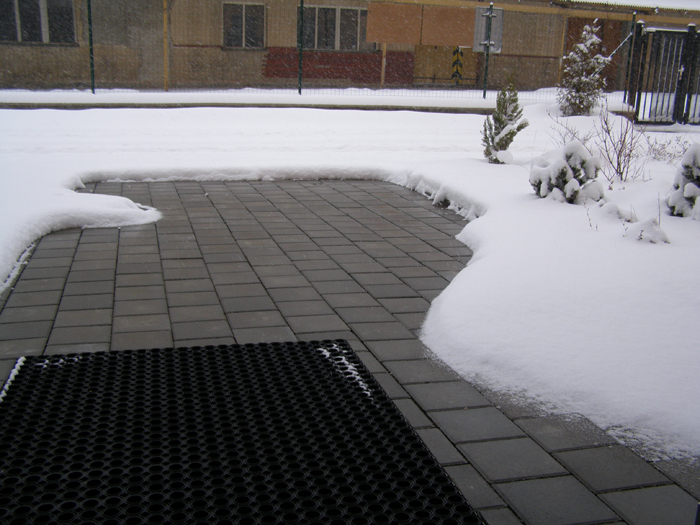

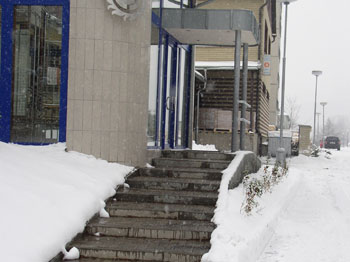

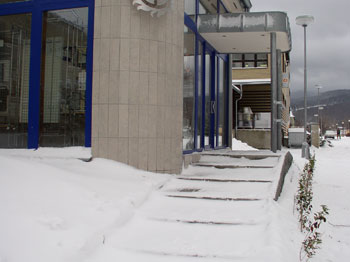

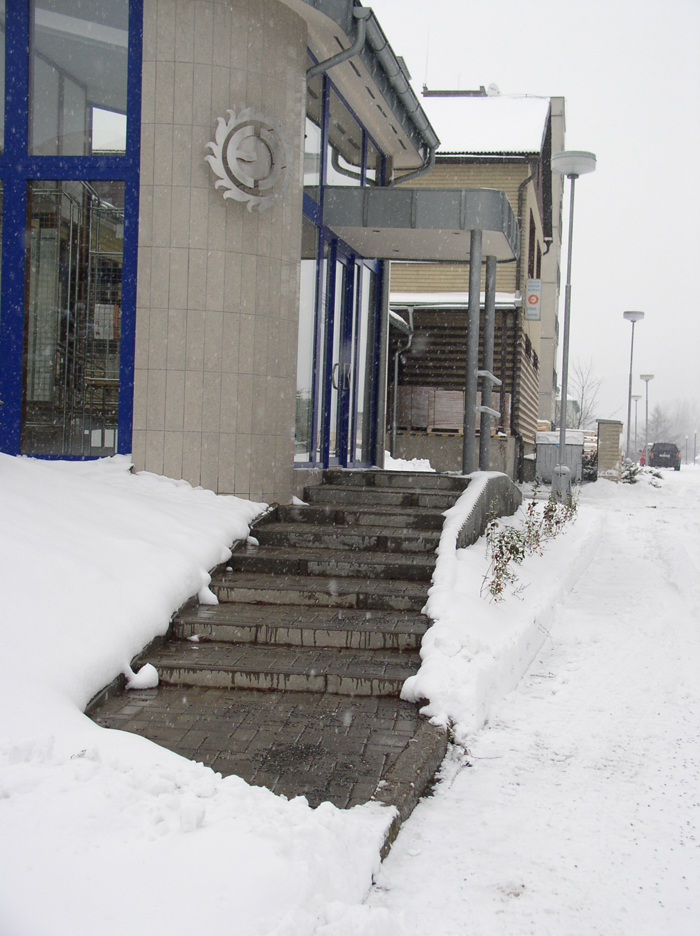

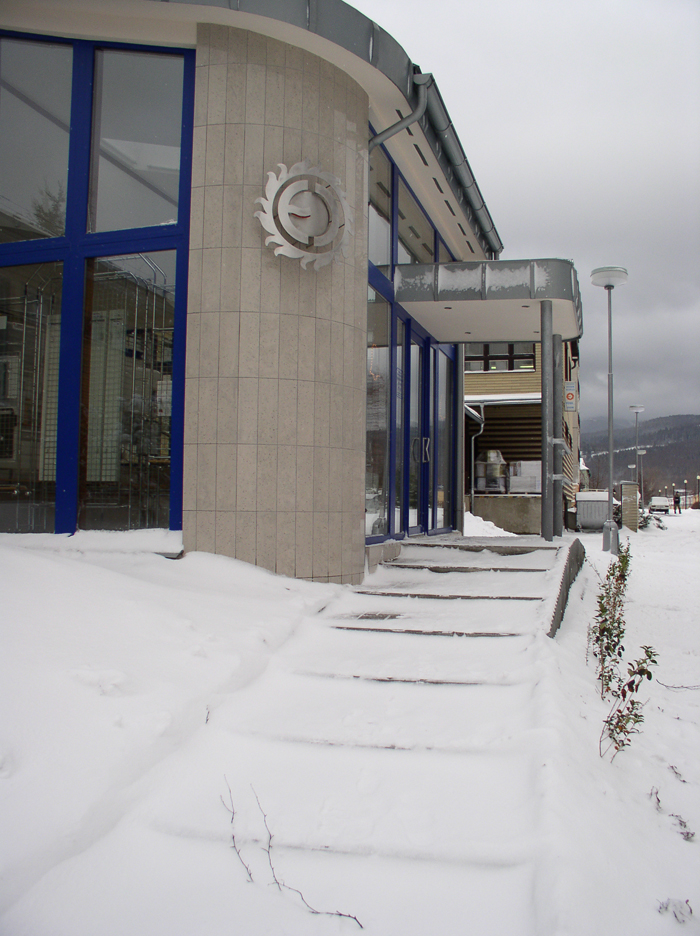

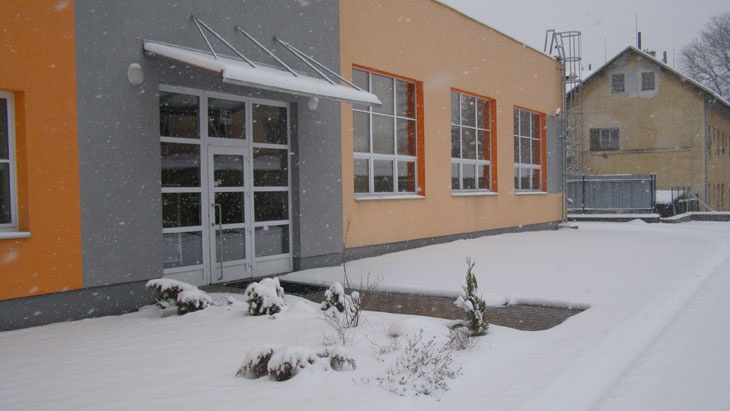

Ukázka rozpouštění sněhu řešením Fenix

Proti námraze lze chránit i střechy – střešní úžlabí, okraje střech, apod. Zde se kabel obvykle instaluje tzv. 'pilkováním' (viz obrázek Pilkování střechy a okap.jpg) a to v takových roztečích, aby plošný příkon činil cca 200 W/m², u nadmořských výšek blízkých 1000 m pak minimálně 250 W/m². Poměrně problematická je fixace kabelu na střechách. Obecně do krytin nelze provádět otvory, pájet nebo svařovat také nelze, aby nedošlo k poškození izolačních lepenek pod krytinou. Tento problém se tedy řeší u jednotlivých aplikací individuálně – např. pomocí ocelových lanek. Zajímavou alternativou je přilepení fixačních prvků (střešních úchytů 'C', plastové lišty) pomocí oboustranné lepicí pásky od společnosti 3M.

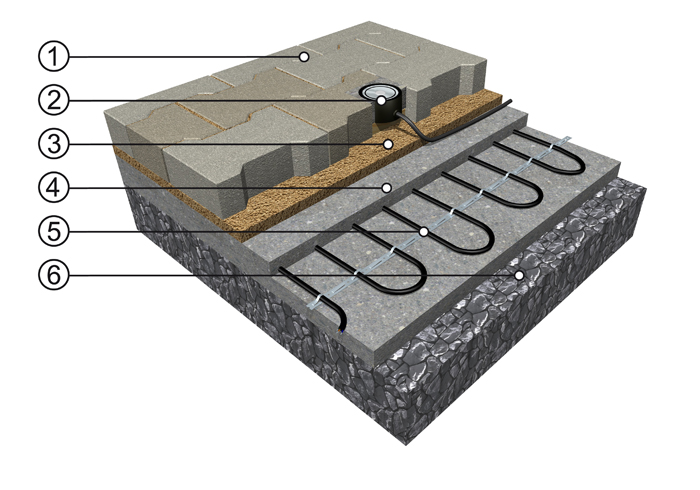

ECOFLOOR POJÍZDNÁ KOMUNIKACE

  1. Zpevněný povrch, např. zámková dlažba
  2. Čidlo vlhkosti (voda, sníh, led)
  3. Pískové lože zámkové dlažby
  4. Betonová deska (chrání topný kabel před zatížením vozidly)
  5. Topný kabel ECOFLOOR(R) MAPSV/MADPSP nebo rohož MST/MDT
  6. Pevný štěrkový podklad (makadam)

Pomocí topných kabelů lze chránit i jakoukoliv komunikační plochu – chodník, cestu, nájezdové rampy, schodiště, apod. K těmto aplikacím se používají speciální topné kabely – robustní konstrukce se slaněnou rezistencí a příkony 20-30 W/m. Vyhřívání lze provést z topného okruhu i topné rohože. U pochozích komunikací se topný prvek umisťuje do pískového lože nebo do betonové desky, u schodů, teras, apod. do lepícího tmelu. U pojízdných komunikací jednoznačně doporučujeme umístit topný prvek do betonové desky, která bude chránit topný kabel před poškozením při zatížení komunikace automobilem.

Pro vyhřívání venkovních ploch se instaluje plošný příkon 300 W/m². Takto vysoký výkon je nutný, aby systém mohl správně fungovat i při teplotách hluboko pod bodem mrazu. Velmi důležitá je i správná regulace, která uvede topný systém do provozu již v době, kdy nebezpečí námrazy vzniká. Tedy regulace, která snímá nejen teplota, ale i přítomnost vlhkosti ve sledované ploše. U venkovních aplikací je regulaci možné řešit třemi způsoby:

Nejspolehlivější, nejekonomičtější na provoz, ale bohužel také nejdražší na pořízení je regulace, která snímá nejen venkovní teplotu, ale také přítomnost sněhu, ledu nebo vody v místě, které je chráněno před námrazou. V praxi je regulátor umístěn v rozvaděči a pomocí kabelové teplotní sondy snímá venkovní teplotu. Pokud teplota klesne pod nastavenou hodnotu (obvykle +1°C) sepne proud do druhého (vlhkostního) čidla, které začne hřát. Sníh nebo led, který je na vlhkostním čidle, roztaje a vzniklá vlhkost vodivě propojí dva kovové snímače. Regulátor „pozná“, že hrozí nebezpečí vzniku námrazy a sepne připojený topný kabel.

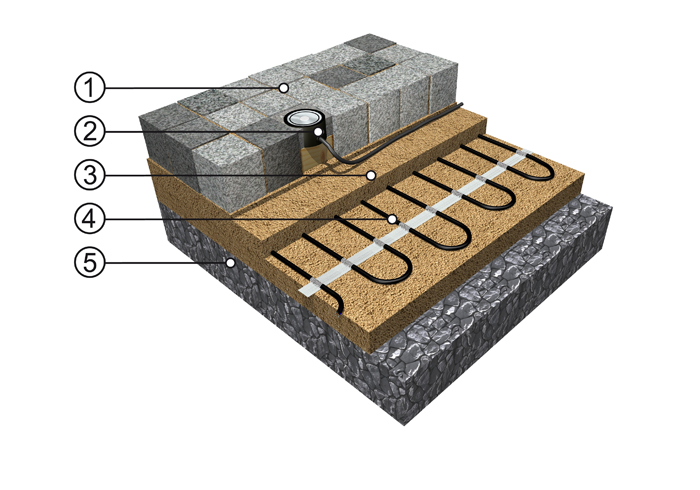

ECOFLOOR CHODNÍK

  1. Zpevněný povrch, např. dlažba
  2. Čidlo vlhkosti (voda, sníh, led)
  3. Písková zásyp a podsyp kabelu
  4. Topný kabel ECOFLOOR(R) MAPSV/MADPSP nebo rohož MST/MDT
  5. Pevný štěrkový podklad (makadam)

Druhou variantou je řízení pouze na základě teploty. Pomocí vhodného termostatu je topný kabel sepnut v případě, že venkovní teplota klesne pod nastavenou hodnotu. V nabídce jsou i tzv. diferenční termostaty – tj. termostaty u kterých lze nastavit zapínací i vypínací teplotu. Tyto termostaty jsou vhodné pro aplikace, kde uživatel z dlouhodobých zkušeností má ověřeno, že pokud teplota klesne například pod více než -10°C, mráz je již tak silný, že sníh na střeše neodtává. Tento systém je méně přesný a spolehlivý, nedokáže například reagovat na situaci, kdy mrzne, ale není žádný sníh a topný kabel je v provozu zbytečně, na druhou stranu je zajištěno, že kabel alespoň nebude provozován při teplotách nad bodem mrazu.

Poslední možností je ruční ovládání – sepnutí kabelu tedy provede uživatel. Při tomto způsobu bohužel hrozí velmi reálné nebezpečí, že systém v praxi nebude funkční. Pokud uživatel neuvede topný systém v činnost v době, kdy námraza vzniká, dodatečné zapnutí už nemusí mít požadovaný efekt. Obráceně také hrozí nebezpečí, že kabel bude nedopatřením v provozu i v době, kdy je to naprosto zbytečné. Výsledkem budou nejen vysoké provozní náklady, ale může dojít i k výraznému zkrácení životnosti topného kabelu, pokud bude provozován při teplotách nad 10°C.

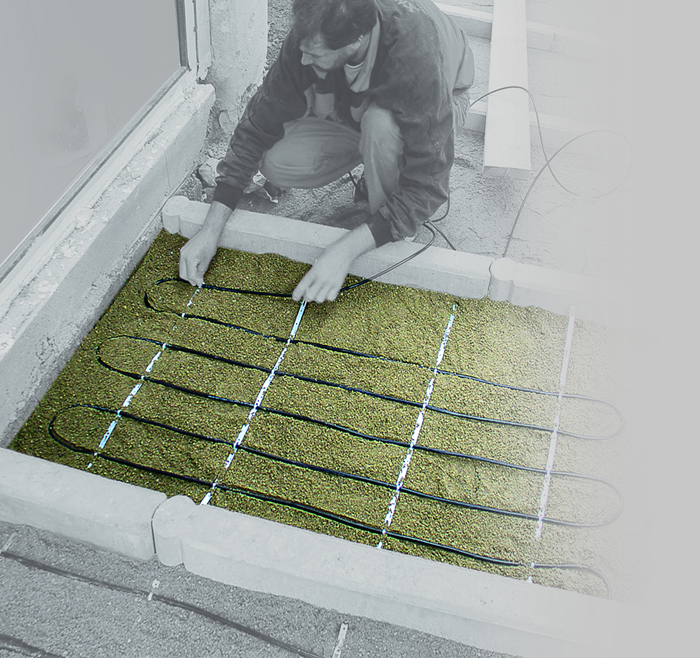

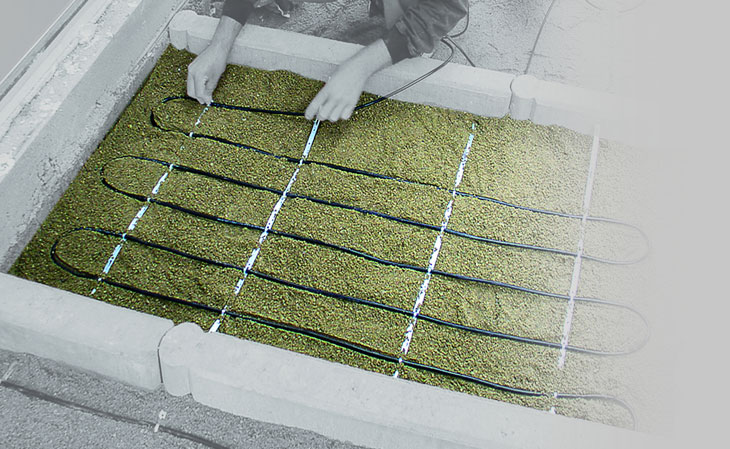

Ukázka ukládání Ecofloor venkovního kabelu

V případě, že je systém ovládán ručně a je uživatelem uveden do provozu až v době, kdy je předmětná plocha zakryta vrstvou sněhu, může jeho odtávání trvat i více než 12 hodin (dle výšky vrstvy sněhu). Je potřeba si uvědomit, že topný kabel je umístěn v zemi, která má obrovskou schopnost jímat teplo a také je potřeba velké množství energie k přeměně sněhu na vodu – tzv. latentní teplo. Instalace doplňkové tepelné izolace do skladby je až na výjimky neúčinná. Často je totiž ze strany uživatelů kladen dotaz, zda by se účinnost venkovních aplikací – vyhřívání komunikací – nedala zvýšit umístěním vhodné tepelné izolace do skladby konstrukce.

Bohužel, tato izolace by sice v zimním období mohla urychlit prohřátí horní vrstvy a tím i tání sněhu, v přechodném období by ale naopak odizolovala teplo nakumulované v zemské kůře, takže k vytváření námrazy by docházelo i na jaře a na podzim, kdy standardně není zem ještě promrzlá. Tepelná izolace má význam pouze v aplikacích, kde je vyhřívaná plocha vystavena okolním podmínkám ze všech stran. Například u venkovního schodiště, které má schodnice nad terénem, je možné schody ze spodní strany tepelně zaizolovat, aby se zabránilo nežádoucím únikům tepla spodní stranou.
